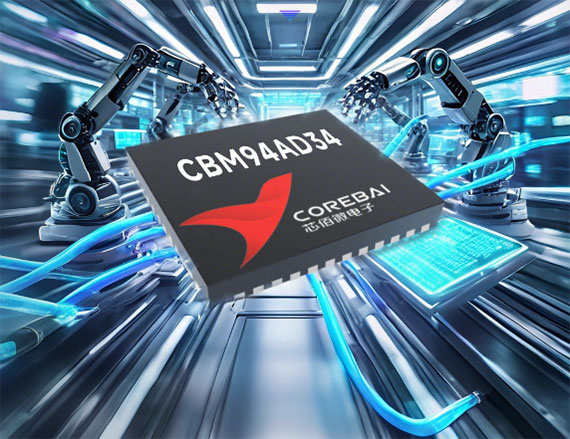

【導讀】在相控陣雷達、衛星通信等高端應用領域，模數轉換器(ADC)的動態性能直接決定了系統探測能力。芯佰微電子最新推出的CBM94AD34-500 ADC芯片，以500MSPS采樣率下65dB無雜散動態范圍(SFDR)的卓越性能，成功突破了高頻信號采集的技術瓶頸。本文將深入解析這款國產ADC的創新設計、實測表現及典型應用方案。
一、高頻信號采集的技術挑戰與突破路徑
現代雷達系統對ADC性能提出嚴苛要求：在X波段(8-12GHz)應用中，經過混頻后的中頻信號通常位于400-600MHz范圍，傳統12位ADC在此頻段的SFDR普遍低于60dB。芯佰微通過三項核心技術革新實現性能突破：采用SiGe BiCMOS工藝將晶體管截止頻率提升至200GHz；創新性的多級流水線架構配合數字后臺校準算法，將積分非線性(INL)控制在±4.5LSB以內；差分時鐘樹設計使采樣抖動低于80fs RMS。實測數據顯示，在450MHz輸入信號時，該芯片二次諧波失真(HD2)為-72dBc，三次諧波(HD3)為-68dBc，顯著優于同類進口產品。
二、芯片架構解析：從模擬前端到數字接口
CBM94AD34-500采用八級流水線架構，每級包含1.5位子ADC和殘差放大器。獨特之處在于：1）輸入級采用寬帶采樣保持放大器(SHA)，-3dB帶寬達1.8GHz；2）第四級集成動態元件匹配(DEM)電路，降低電容失配誤差；3）數字校正模塊實時補償各級的增益誤差和時序偏差。時鐘管理單元包含低噪聲PLL和差分緩沖器，在500MHz工作時相位噪聲僅為-150dBc/Hz@1MHz偏移。數字輸出接口支持可配置LVDS模式，通過SPI接口可選擇二進制補碼、偏移二進制或用戶自定義格式，數據傳輸率最高達1Gbps。
三、關鍵電路設計要點與實測性能
模擬輸入電路推薦兩種配置方案：對于70-100MHz中頻信號，采用Mini-Circuits公司的ADT1-1WT變壓器實現單端轉差分，配合背對背肖特基二極管限幅保護；寬帶應用則建議使用ADI的AD8138差分驅動器，其0.1dB平坦度達500MHz。時鐘電路設計尤為關鍵，實測表明當使用100MHz OCXO通過HMC7044分配時鐘時，系統SNR可提升2dB。電源設計需特別注意：模擬電源(1.8V)需采用LT3045超低噪聲LDO，每個電源引腳布置10μF陶瓷電容+100nF高頻去耦電容組合。
環境溫度測試顯示，在-40℃至85℃范圍內，芯片SFDR波動小于3dB。長期可靠性測試中，1000小時高溫老化(125℃)后參數漂移均在規格書范圍內。與進口競品AD9434對比測試表明，在相同450MHz輸入條件下，CBM94AD34-500的SFDR優于對手4dB，功耗降低22%。
四、典型應用方案與系統集成
在相控陣雷達接收鏈中，該ADC直接對接GaN低噪聲放大器(LNA)輸出，通過JESD204B接口與Xilinx Zynq UltraScale+ FPGA互聯。系統集成時需注意：1）射頻PCB采用Rogers 4350B材料，嚴格控制差分走線長度偏差(<5mil)；2）時鐘走線實施帶狀線屏蔽，避免串擾；3）散熱設計需保證結溫不超過105℃。
衛星通信地面站應用案例顯示，搭配256點FFT處理器可實現1.2MHz分辨率帶寬下的-110dBm靈敏度，滿足CCSDS 401.0-B-31標準要求。在電子對抗系統中，多片ADC通過SYNC引腳同步采樣，時間對齊精度優于±2ps，支持瞬時測頻(IFM)和數字信道化接收。
五、國產化替代策略與生態建設
該芯片采用QFN-56封裝，與AD9434引腳兼容，但需注意三點差異：1）基準電壓默認1.25V(可通過SPI調節)；2）上電時序要求模擬電源先于數字電源啟動；3）休眠模式下的喚醒時間從50μs縮短至20μs。芯佰微提供完整參考設計套件，包含Altium Designer格式PCB文件、SPI配置代碼示例及噪聲分析報告。與國內主流FPGA廠商(如紫光同創)合作開發的JESD204B IP核，可縮短用戶開發周期6-8周。
結語
CBM94AD34-500的成功研發標志著國產高性能ADC取得重大突破，其500MSPS采樣率下65dB SFDR的性能指標已達到國際一流水準。隨著第二代產品(支持JESD204C接口)的研發推進，中國在高性能數據轉換器領域正逐步實現從跟跑到并跑的跨越。未來技術發展將聚焦三個方向：1）采用28nm CMOS工藝進一步降低功耗；2）集成片上數字預校正算法；3）開發車規級版本拓展自動駕駛雷達市場。
