實驗背景：兩種連接方式的對比
以ADP2386降壓轉換器為例（輸入5V，輸出3.3V，最大電流6A），在30μs內觸發10mA至4A的負載階躍變化，分別采用以下兩種連接方案：

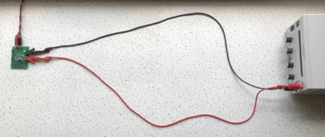

1. 松散布線（圖1）：1米長導線隨意擺放，回路面積大，寄生電感較高。

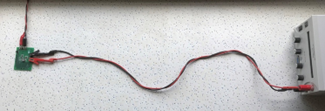

2. 優化布線（圖2）：同長度導線緊密絞合，回路面積最小化，寄生電感降低。
實測結果：電壓尖峰差異達7%
● 松散布線場景（圖3）：輸出電壓尖峰達103mV，波動幅度顯著。
● 優化布線場景（圖4）：尖峰降至96mV，瞬態響應改善約7%。
結論：導線布局直接影響測試精度，優化后的布線可有效抑制寄生電感效應。
技術解析：寄生電感的“隱形破壞力”
1. 環路面積與電感關系：根據法拉第電磁感應定律，導線環路面積越大，寄生電感（Lparasitic）越高，公式為：
其中A為環路面積，l為導線長度，μ0為真空磁導率。
2. 瞬態響應劣化機制：負載突變時，寄生電感引發電壓突變（ΔV=L?dtdi），導致輸出端出現尖峰。松散布線場景下，更高的電感值直接放大電壓波動。
工程實踐：三大優化準則
1, 導線長度最短化：每增加10cm導線，寄生電感約增加10nH（典型值）。建議將連接線控制在30cm以內。
2. 雙絞線布局：絞合導線可將環路面積減少90%以上，顯著抑制電磁干擾。
3. 連接端可靠性：避免使用鱷魚夾等松動接口，優先采用焊接或壓接端子，降低接觸電阻與電感。
行業啟示：測試嚴謹性決定產品性能
● 成本與質量的平衡：實驗室快速測試中，工程師常為省時忽略布線優化，但7%的誤差可能導致電源穩定性誤判。
● 標準化測試流程：建議將導線布局規范納入企業測試標準（如IPC-9592B），確保數據一致性。
未來挑戰：高頻化場景的更高要求
隨著開關電源頻率向MHz級演進（如GaN器件應用），寄生參數的影響將更加突出。需采用同軸電纜或PCB直連方案，進一步將環路電感控制在nH級別。
(數據來源：ADI ADP2386評估板技術手冊、電磁學理論模型、實測數據對比。)
