【導讀】電池電壓可能會變化，從電池充電時的 65 V 到電池加載時的 20 V。該電壓范圍完全在 5 W 隔離轉換器的 4:1 范圍內，但在此應用中不需要隔離。該解決方案使用兩個串聯的非隔離轉換器，以更低的成本和更小的占地面積實現相同的功能。
此示例適用于叉車中使用的 5 V 電源。電池電壓標稱值為 48 V，電源應內置于空間非常有限的顯示面板中。RECOM制造了高輸入電壓開關穩壓器系列R-78HB，但輸出電流僅限于0.5A，對于顯示面板電流要求（1A）來說太低。所需要的是高輸入電壓和高輸出電流的組合。
級聯開關穩壓器
電池電壓可能會變化，從電池充電時的 65 V 到電池加載時的 20 V。該電壓范圍完全在 5 W 隔離轉換器的 4:1 范圍內，但在此應用中不需要隔離。該解決方案使用兩個串聯的非隔離轉換器，以更低的成本和更小的占地面積實現相同的功能。
實施例2
如果需要隔離，則可以用隔離式 DC/DC 轉換器代替第二個降壓穩壓器。在第二個應用示例中，要求略有不同。該應用程序是遠程電池健康監控器。輸入電壓應為通用直流電壓，以便可以監控 12 V、24 V、28 V、36 V 或 48 V 電池。輸出需要是可長距離發送的隔離 4-2 mA 環路信號。

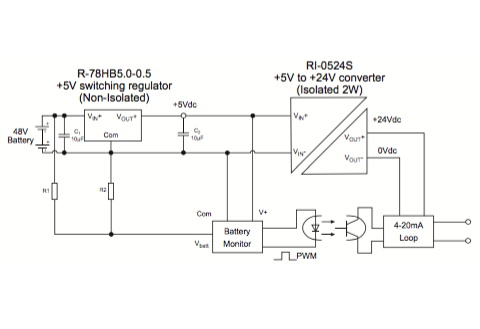

電池健康監測器中使用的級聯轉換器
在此示例中，R-78HB5.0 開關轉換器 (9-72 Vdc) 的寬輸入范圍允許使用多種不同的電池電壓。穩定的 5 V 輸出用于為低壓電池運行狀況監控 IC 供電，該 IC 生成與電池電壓成比例的 PWM 輸出。PWM 信號是光隔離的，用于控制 4-20 mA 輸出信號，該信號可以沿數公里電纜發送。4-20 mA 環路發生器由小型 2 W 隔離式 DC/DC 轉換器供電，該轉換器可將 5 V 電壓升壓至 24 V，電流容量為 83 mA。整個電路可以構建在比火柴盒還小的 PCB 上。
