【導讀】一顆申請來的芯片，一個壞了的5號AA電池的小手電，一個透鏡，再加上筆者純手工打造的PCB板，廢棄的小手電華麗麗的重生了，有手電筒的朋友都可以試著改造一下，看看你們的動手能力是不是跟筆者一樣強呢？
這個IC很早以前在Linear申請的，LTC3490用于1節或者2節5號電池升壓,點亮大功率LED,最大電流350MA,需要2節電池才能達到。1節電池效率比較低,用三洋的Eneloop電池大約可以達到150-170MA。

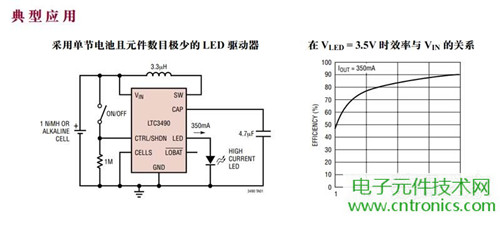

LTC3490典型應用

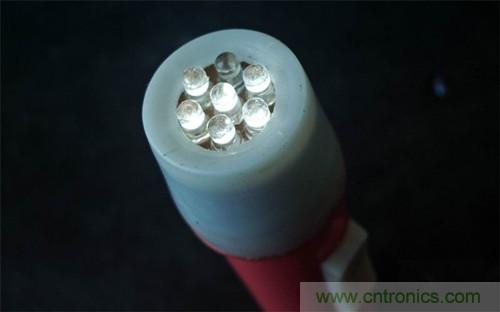

就是改造他，這個手電原來是2節5號電池+燈泡的。原來改造用的20MA的LED，已經有一個不亮了。

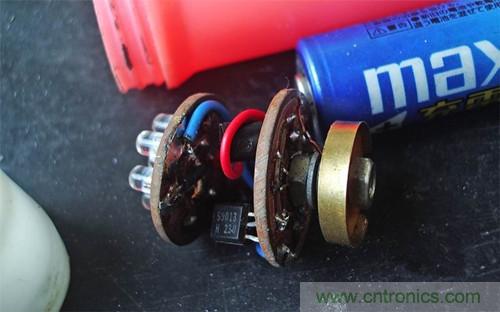

原來結構，用的獨立元件升壓電路，電流最多能到60MA。

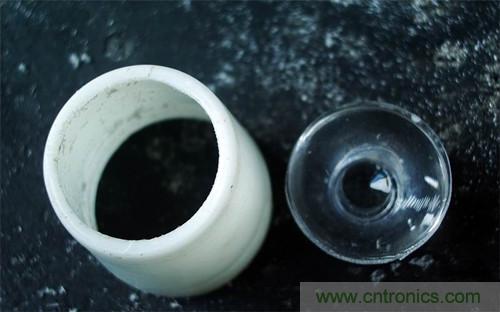

好了，開始改造光杯試了一下太長了，距離不夠，于是找到一個透鏡，可以用在粉團燈珠上。

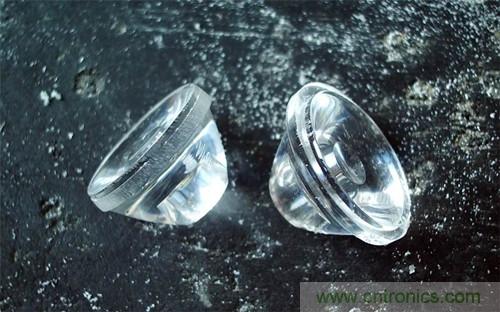

透鏡比較大，把邊銼掉。
[page]
燈頭開孔，只留很窄的邊。
電路部分把我那塊破板子再鋸掉一塊，再變身圓形。
比一下看看。

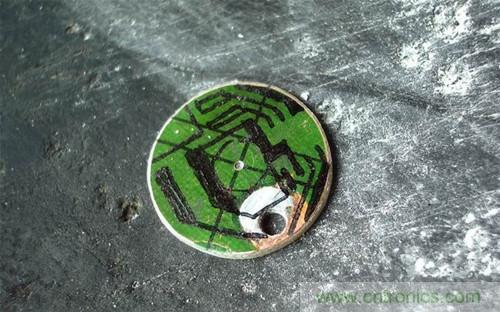

開始畫地圖，這個圖又畫錯了，后來才發現。

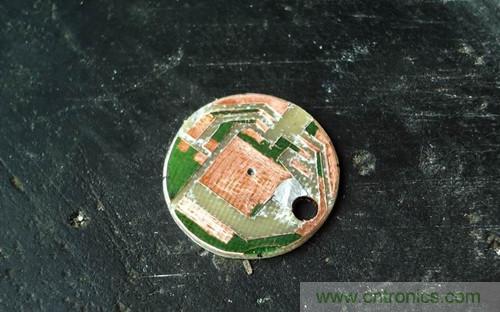

撕皮，把需要焊接的地方都清理出來。
焊接中…
這個是負極，銅皮圍著PCB上次改造做的，還能繼續用。

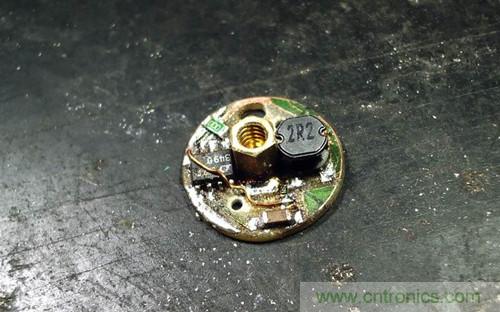

零件都齊全了，看一下效果,大螺絲是正極。
電路板會到處跑，所以還要固定一下在燈珠鋁基板上打兩個淺孔，背后有電路,所以不能打穿。

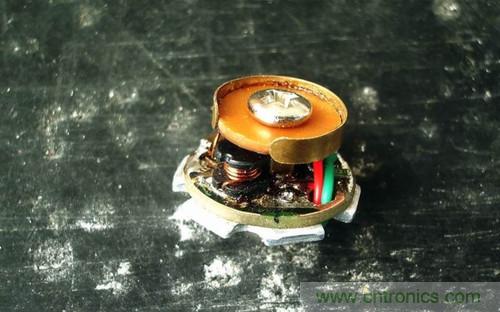

都擰到一起。

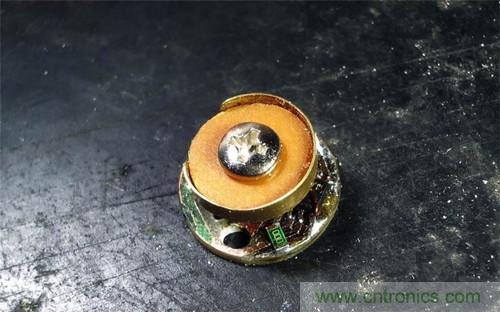

換個角度看看。

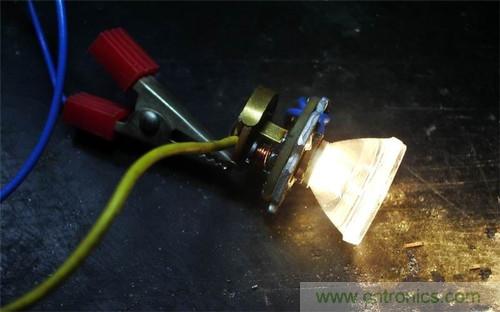

測試中，Eneloop電池實測電流150MA，垃圾電池只有120-130MA。

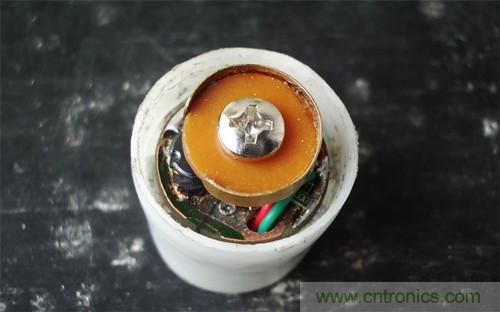

測試完成，裝進燈頭。

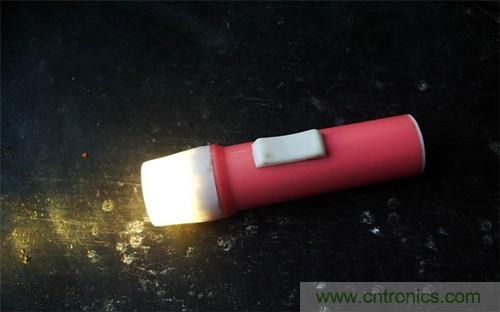

完成，上張全圖。

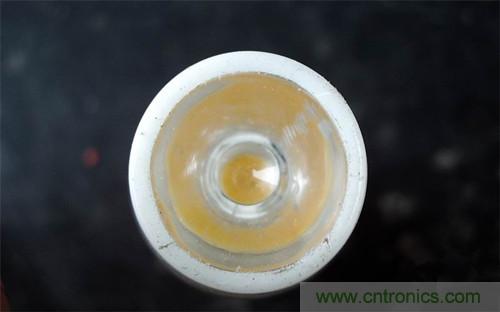

透鏡看起來也不錯。
使用OK！
