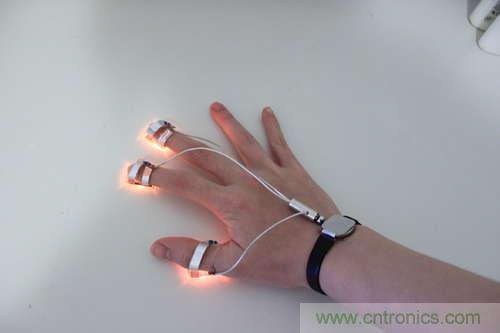

【導讀】筆者DIY的這個小裝置，主要是想用它和多點觸控板設備相配合，這樣就不用費勁再去做個紅外線板。有了這個LED多點觸控手套，只需找一個手指識別軟件，探測LED的光而不是指尖觸碰。戴在手上還是很拉風的，有興趣的朋友即使只是做來玩玩也不錯。
LED多點觸控手套DIY：材料和工具
○ 3V紐扣電池（我用的型號是C2032）
○ LED
○ 電阻
○ 亞克力
○ 小塊塑料片
○ 小塊鋁片
○ 一副耳機
○ 導電帶
○ 腕帶
●工具
●電烙套裝
●電鉆
●數字萬用表（選用）
●砂紙
●打火機
●剪刀
●熱膠槍
●透明膠帶
LED多點觸控手套DIY：設計電路圖
定好你需要什么樣的LED。我用的是三只3mm的橙色LED。計算以3V紐扣電池為電源，你需要多少電阻。推薦一個在線工具：online LED calculator。

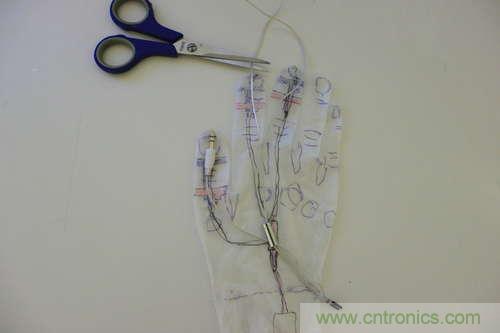

根據你手指的長度，估算出大致需要的導線長度?？梢陨晕⑷￠L一些，以防制作過程中可能出現的彎折或是剪切。為了操作方便，你可以用透明的塑料手套做輔助，直接在上面畫出大致的路線圖，量出需要的導線長度。
根據我的目的，我需要紅外線波長范圍內或接近的光。我用我改裝過的相機（裝有850nm的帶通濾波器）測試了一下，確認它能感應到紅色、橙色和黃色的LED，還有波長850nm的紅外光。你也可以選用別的導線，但我覺得耳機線結實（每一股都由兩股編成）又靈活。
[page]
LED多點觸控手套DIY：拆解并重組耳機線

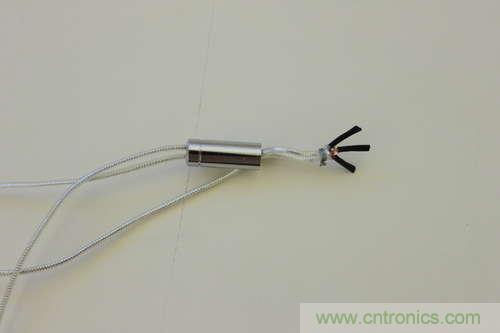

剪下合適長度的耳機線，把兩端的塑料皮都剝開一段。你會看到，每一條線又由兩股線匯成。我們要選其中一條接正極，另一條接負極。當然，你得先把這些線的絕緣層剝開，才能把他們接在一起。
因為我只打算做一個三個指頭的裝備，所以我剪了三條線。在耳機線的一端，我把三股接正極的線擰在一起，負極的也是，這樣就形成了兩股主線（你可以自己決定，什么顏色的線代表哪一極）。而另一端，我只是先把每條線的兩股線分開，稍后再把它們接上指頭上的裝備。

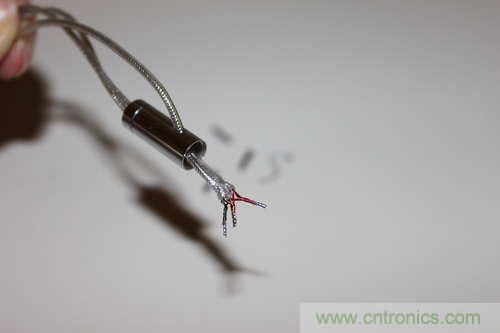

剪取耳機線，剝去塑料殼。把導線兩端燒一燒，除去其中的纖維。剝去導線兩端的絕緣層。
在一端把接正極的線擰在一起，接負極的線也是。另一端的線先放著。
你可以用萬用電表連續檢測，看看線路是否正常。用表筆的一端接觸導線的一端，當有電流通過時，電表會發出嗶的一聲。
[page]
LED多點觸控手套DIY：制作紐扣電池支架

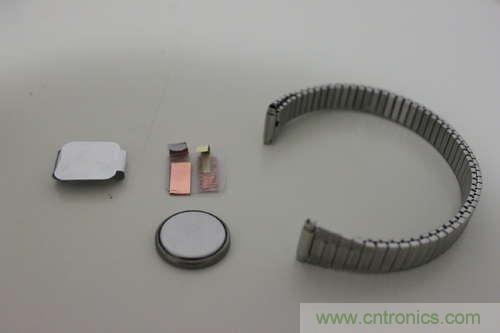

這一步中，我們要做一個腕帶電池支架。在鋁片的兩面粘上透明膠帶，這樣它就是表層絕緣的了。比照紐扣電池的厚度，彎曲鋁片，留下一個開口。

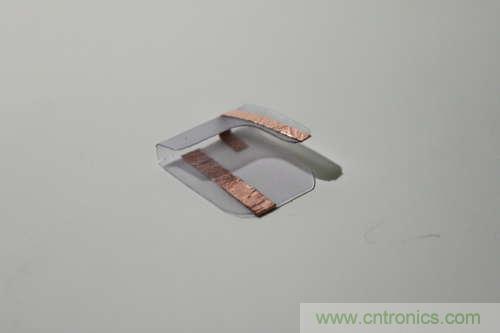

用一小塊塑料做個電池盒蓋，粘上兩條導電膠帶，也可以用膠帶加固的鋁箔替代導電膠帶，不過據說后者不大好焊接。確保一條導電膠帶接正電，一條接負電。我們要把耳機線接在這兩條導電帶上。
把電池盒裝在一個腕帶上（我用的是舊表帶，用了一小段釣魚線幫助加固）。
[page]
LED多點觸控手套DIY：構建LED套管/手指末段
這一步有很多種做法。我也是經過多次嘗試，才得出現在這種設計，不過內容都差不多：
我在指尖繞了一圈鋁帶，它既用來接負電由又是個支撐結構。我會觸碰LED的陰極引線（-）。至于正電，我用導電帶和電阻，把LED的正極引線（+）和耳機的正線接在一起。

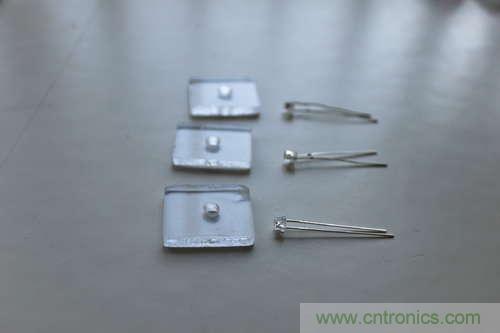

對比指尖，切取幾段亞克力。在亞克力上鉆孔以裝置LED。如果和亞克力的厚度相比，LED高出太多，可適當把它銼短。
在亞克力的兩邊粘上兩條導電帶。（一正一負）。裝上LED，彎曲引線，分段接觸兩條導電帶。

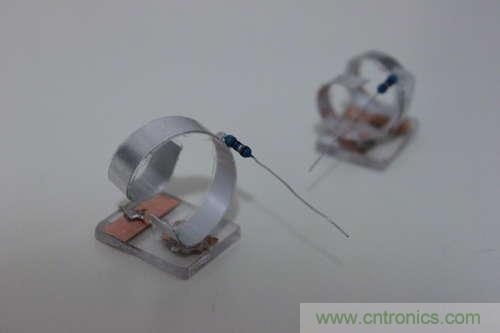

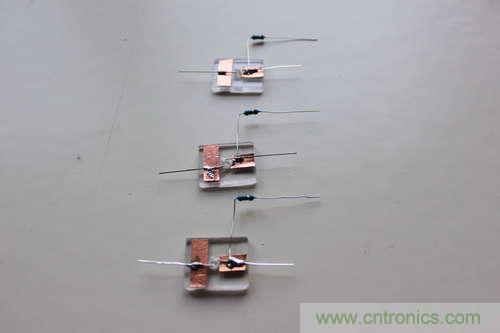

把LED引線焊上導電帶。在其中一條導電帶上焊接一個電阻。剪去多余LED引線。用熱膠槍把鋁環粘上亞克力。
[page]
LED多點觸控手套DIY：把各部分焊接起來，測試
用焊槍或是導電帶，把指尖部件和耳機線連在一起。將導線和紐扣電池盒蓋焊在一起（有導電帶的那一片）?；^手指末端的部件，并將你指尖的鋁環和LED露出來的一端碰在一起，LED亮了！
使用多點觸控設備。這個設備使用非常簡單，就是手指在亞克力板上操作，通過攝像頭來識別LED光點的移動。另外就是你需要一個多點觸控識別軟件，能通過網絡找到免費的，比如Core Community Vision或Reactivision。
運行Core Community Vision或Reactivision，調整相機靈敏度，直到每個代替手指壓力的LED光都能被看見。為了不刮壞設備表面，建議你在亞克力上蓋上更柔軟的材料。
