【導讀】在近期 PCI-SIG 開發者大會上，協會正式宣布，將于 7 月舉辦的合規研討會上正式啟動 PCIe 6.0 一致性認證項目。歷經數年標準打磨、測試方法核驗以及前期試點驗證后，PCIe 6.0 全面邁入官方合規認證階段。
與此同時，泰克成為 PCIe 6.0 CEM 合規測試官方認可方案提供商（Approved Test Solution Provider），其 PCIe 6.0 合規測試套件斬獲 PCI-SIG 最高等級認證，可全面支撐發射端、鏈路均衡、鎖相環等核心電氣測試項目。對于 AI 服務器、高性能計算平臺以及新一代數據中心基礎設施而言，這不僅是 PCIe 6.0 生態發展的關鍵里程碑，也為全產業鏈客戶提供了成熟、可靠的產品驗證能力。
AI時代PCIe全面提升高速互聯能力
人工智能產業的飛速發展，正在重塑全球半導體與計算行業格局。以往系統性能提升主要依靠處理器算力升級，如今，數據在中央處理器、圖形處理器、加速芯片、存儲設備與網絡設備間的傳輸效率，已然成為決定整機性能的核心要素。隨著大模型訓練與推理規模不斷擴張，AI 服務器需要持續處理海量數據交互，高速互連技術的價值愈發凸顯。

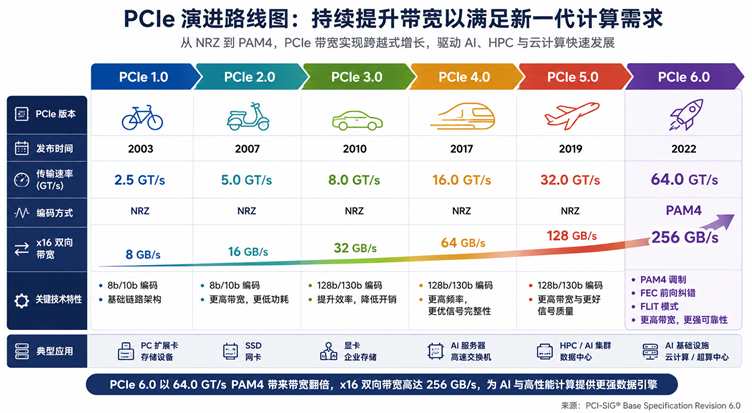

作為行業應用最廣泛的高速互連標準，PCIe 早已從傳統電腦擴展總線，演變?yōu)楝F(xiàn)代計算平臺的核心基礎設施。從第一代到第五代，每一代 PCIe 標準均依靠帶寬升級驅動產業變革；全新的 PCIe 6.0 將單通道速率提升至 64GT/s，整體帶寬較上一代直接翻倍。
本次迭代最核心的革新，是引入PAM4 調制技術。區別于傳統 NRZ 信號，PAM4 依托四種信號電平傳輸數據，在相同運行頻率下實現更高的數據吞吐。不僅如此，PCIe 6.0 還新增幀傳輸模式與前向糾錯機制，全方位保障超高速傳輸場景下的數據完整性。
性能躍升的背后，是產品驗證難度的大幅增加。PAM4 信號的眼圖開口更小、噪聲容限更低，對信號完整性提出了嚴苛要求。測試人員除常規眼圖、抖動參數分析外，還需借助信噪失真比等指標判定 PAM4 信號品質，接收端測試的權重也顯著提升，抖動容限、壓力信號、接收端校準等項目，成為驗證工作的重中之重。
因此，PCIe 6.0 不只是一次技術標準更新，更是高速接口測試方法、測試平臺與自動化驗證體系的全方位升級。對產業鏈企業來說，配備成熟穩定的測試方案，是順利開展 PCIe 6.0 產品研發的必要前提。

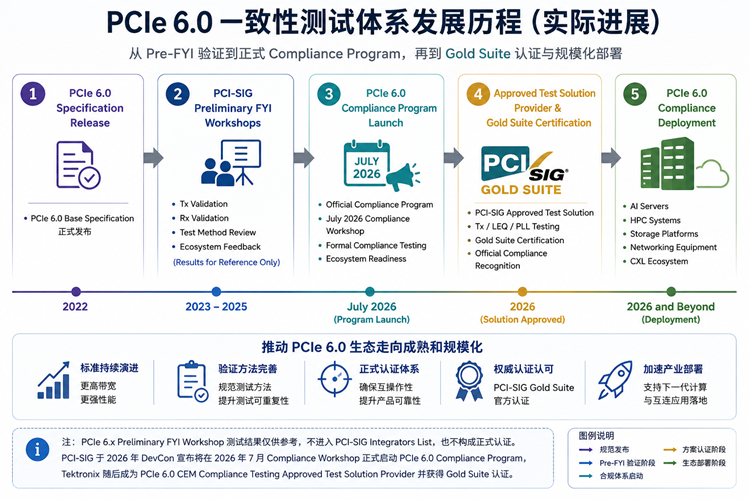

從試點驗證到正式認證，PCIe 6.0 邁入規模化落地期
在正式推出一致性認證項目前，PCI-SIG 已開展了長期籌備工作。過去數年里，協會持續組織 PCIe 6.x 前期試點研討會，集結芯片、整機、測試測量等上下游企業，共同驗證整套測試流程與技術方案。
這些研討會不以產品認證為目的，核心是檢驗 PCIe 6.0 后續合規項目中，測試流程、檢測方法及設備校準體系的可行性。參會企業完成發射端、接收端及配套校準測試后，會將數據反饋給協會，持續優化完善測試規范。
在標準與驗證體系尚未定型階段，所有測試結果均屬于“Pre-FYI （僅供參考）”性質，不納入官方認證名錄，簡單來說，整個行業此前都處于測試方法驗證階段，而非產品合規檢測階段。對于 PCIe 6.0 這類采用全新調制技術的高速接口標準，漫長的前期驗證至關重要，能夠有效規避不同廠商因測試理解偏差，造成的產品兼容問題。
此次 PCI-SIG 官宣 7 月啟動 PCIe 6.0 一致性認證項目，標志著相關測試規范、技術方法與校準流程已完全成熟，后續所有 PCIe 6.0 產品，都將依據統一標準開展官方合規檢測。
從產業發展角度來看，這一節點意義重大：其一，PCIe 6.0 正式告別技術試點階段，走向規模化商用落地；其二，為芯片、服務器及各類設備廠商劃定統一驗證準則；其三，全面提升整個 PCIe 6.0 生態的設備互通性與兼容性。依托標準化的一致性認證體系，AI 服務器、高性能計算設備、數據中心硬件產品的研發風險大幅降低，產品上市周期也將進一步縮短。
Tektronix Gold Suite認證方案能做什么
伴隨PCIe 6.0 Compliance Program正式啟動，Tektronix正式成為PCI Express 6.0 CEM Compliance Testing認可測試方案提供商。這一身份意味著Tektronix測試方案已經獲得PCI-SIG認可，可用于正式PCIe 6.0一致性測試流程。
PCIe 6.0發射端（Tx）一致性測試方案
針對 PCIe 6.0 64GT/s PAM4 信號帶來的測試難題，泰克依托高端實時示波器平臺DPO70000SX，結合成熟的 PCIe 自動化測試體系，打造出適配基礎規范與 CEM 規范的全流程發射端測試方案。
方案整合自動化測試軟件TekExpress、PAM4 專用分析工具PAMJET PAM4以及協會官方分析引擎，可實現PCIe 6.0 Base與CEM規范要求的自動化發射端驗證，包括SNDR測量、PAM4信號完整性分析、Tx Equalization Preset測試以及Reference Clock一致性測試等關鍵項目。通過自動化波形采集、夾具去嵌入（De-embedding）、多Lane測試以及一鍵式測試報告生成，工程師能夠顯著縮短測試時間，同時獲得與PCI-SIG Workshop一致的測量結果和分析流程。
PCIe 6.0接收端（Rx）一致性測試方案
在接收端測試領域，泰克聯合安立推出完整的 PCIe 6.0 接收端測試套件。該方案基于高端示波器與誤碼儀硬件平臺，可全自動完成壓力眼圖校準、鏈路點位校準、鏈路訓練、收發端鏈路均衡、抖動容限等復雜測試項目。
該方案基于DPO70000SX實時示波器與MP1900A平臺，可自動完成PCIe 6.0 Rx測試中最復雜的Stressed Eye Calibration、TP2/TP3校準、Link Training、Receiver Link Equalization（Rx LEQ）、Transmitter Link Equalization（Tx LEQ）以及Jitter Tolerance（JTOL）測試。通過向?qū)浇缑婧妥詣踊柿鞒蹋到y(tǒng)能夠自動完成DMI、CMI、RJ、SJ以及PAM4 Stress Eye生成與優化，大幅降低傳統Rx驗證過程中的復雜度和人為誤差。對于AI服務器、交換機、加速卡以及CXL設備開發團隊而言，該方案能夠幫助工程師更快完成鏈路訓練驗證與接收端裕量分析，加速PCIe 6.0產品開發和一致性認證流程。
除了滿足規范要求之外，Tektronix方案還幫助客戶建立更加高效的產品開發流程。對于芯片設計公司而言，能夠更早發現設計問題；對于服務器和系統廠商而言，能夠更快完成平臺驗證；對于生態合作伙伴而言，則能夠更順利地開展互操作性驗證。
隨著AI基礎設施建設持續加速，PCIe 6.0將成為未來高速互連架構的重要組成部分。泰克本次斬獲官方最高等級認證、成為合規測試指定服務商，不僅體現了Tektronix在高速接口測試領域的長期積累，也為產業客戶提供了面向未來的完整驗證能力。
