【導讀】D觸發器的常規使用一般是用作二分頻器、計數器或移位寄存器。然而，只要對D觸發器的外圍電路加以改進，根據其基本邏輯功能。就可充分發揮其獨特的作用。下文就用CMOS雙D觸發器CD4013組成的幾種脈沖寬度檢測電路作一介紹。
D觸發器的常規使用一般是用作二分頻器、計數器或移位寄存器。然而，只要對D觸發器的外圍電路加以改進，根據其基本邏輯功能。就可充分發揮其獨特的作用。數字裝置中常用的脈沖寬度檢測電路，對脈沖信號的寬度進行識別，例如，當輸入脈沖的寬度為一個特定值時。便產生一個響應，否則就不予響應。以下就用CMOS雙D觸發器CD4013組成的幾種脈沖寬度檢測電路作一介紹。

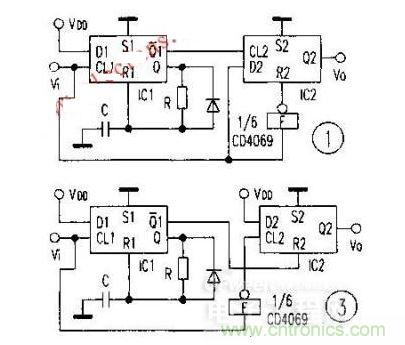

檢測線路之一如圖l所示。ICl、IC2為一片CD4013，其中ICl構成一單穩態觸發器，單穩態輸出端Q1作為D觸發器IC2的時鐘脈沖，Q2端作vo輸出端。由于ICl、IC2的置位S端接地，故穩態時ICl的Ql端恒為零，Ql端為高電平，VO輸出為低電平。當Vi輸入信號為高電平時，將Dl端的高電平送入ICl觸發器，Ql端跳變為高電平，Ql端為低電平，暫穩態開始，IC2觸發器不觸發，VO仍為低電平。當Vi下眺時，ICl單穩電路的暫穩態還未結束，IC2觸發器仍未觸發，VO為低電平。待ICl的暫穩態結束，ICI觸發器復位，Ql端為低電平，Ql端上眺為高電平。盡管IC2的CL2端上眺。但由于此時Vi輸入信號已為低電平，經反相器F反相使IC2的復位端R2為高電平，故VO端仍為低電平。
另一種情況是：當Vi為高電平，Ql端為低電平時，ICl暫穩態開始，VO為低電平。當ICl的暫穩態結束時，Vi仍為高電平，Ql端上跳，IC2觸發翻轉，R2端處于低電平，D2端的高電平送入IC2，VO端輸出高電平。當Vi下跳時，經F使IC2的R2端為高電平，迫使IC2復位。VO輸出為低電平。

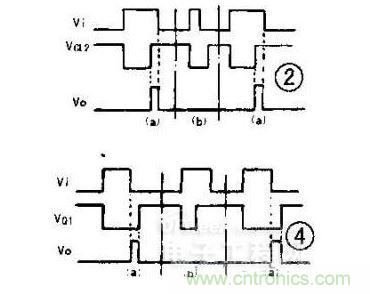

由此可見，只有當Vi輸入信號脈沖寬度大干ICl的單穩態輸出脈寬時。IC2觸發器才有輸出。
檢測線路之二如圖3所示。該線路和圖1相似，不同的是Vi輸入信號經反相器F反相后作為IC2的CL2時鐘脈沖。ICl仍為一單穩電路。穩態時，V0為低電平。當Vi為高電平時，Ql端為高電平，暫穩態開始，IC2未觸發，V0為低電平。當ICl單穩態結束時，Ql端回復到低電平，此時Vi仍為高電平，故VO為低電平。當Vi下跳時，經F反相使。IC2的LC2端上跳，但由于Ql端即ZC2的R2端為高電平，所以VO仍為低電平。
另一種情況是：當Vi為高電平時，Ql為高電平，ICl暫穩態開臺，IC2未觸發，V0為低電平。當Vi下眺時，暫穩態未結束，Q1端仍為低電平，IC2觸發翻轉，VO輸出高電平。當ICl單穩態電路暫穩態結束時，Ql端上跳為高電平，迫使IC2復位，VO輸出為低電平。由此可見，只有當Vi輸入信號脈寬小于ICl的單穩態輸出脈寬時。IC2觸發器才有輸出。
