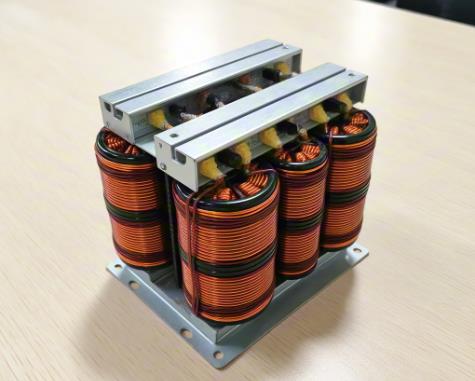

【導讀】脈沖變壓器作為電力電子系統中的核心隔離與信號傳輸元件，與普通交流變壓器有著本質區別。它專為傳輸納秒至微秒級非正弦脈沖而設計，在維持波形完整性的同時實現千伏級電氣隔離，成為高可靠性系統的“信號守護者”。其技術演進從早期硅鋼片磁芯發展到現代納米晶/鐵氧體材料，性能跨越推動著醫療、軍工、通信等領域的革新。
脈沖變壓器作為電力電子系統中的核心隔離與信號傳輸元件，與普通交流變壓器有著本質區別。它專為傳輸納秒至微秒級非正弦脈沖而設計，在維持波形完整性的同時實現千伏級電氣隔離，成為高可靠性系統的“信號守護者”。其技術演進從早期硅鋼片磁芯發展到現代納米晶/鐵氧體材料，性能跨越推動著醫療、軍工、通信等領域的革新。
一、技術原理剖析
脈沖變壓器工作原理基于電磁瞬態響應而非穩態傳能。當階躍電壓輸入初級繞組時，磁芯內磁場強度H急劇變化，誘導次級繞組產生高壓脈沖。其性能核心取決于三大參數：
●電壓時間積（Et值）：決定磁芯抗飽和能力，Et值越高，可傳輸脈沖能量越大（如Murata 1003C型Et值達400V·μs）
●漏感（Lk）與分布電容（Cstray）：共同影響脈沖上升時間tr，關系式為
，工業級產品需將tr控制在百納秒內
●絕緣強度：層間采用聚酰亞胺或特氟龍材料，耐壓從消費級的1.5kV（如TDK ALT4532）到工業級的4.5kV（Wurth 7490140123B）不等
為抑制磁飽和，先進設計采用納米晶磁芯（Bsat=1.25T）結合氣隙結構，相比傳統硅鋼片（Bsat≈1.0T）提升25%抗直流偏置能力。
二、性能優勢：效率與密度的博弈
在重慶大學研發的Marx-脈沖變壓器復合系統中，采用環形納米晶磁芯與同軸繞組設計，實現94.6%能量效率及160ns上升沿，關鍵技術突破在于：
●磁芯損耗降低：納米晶磁導率（μ=30，000）較鐵氧體提升3倍，磁滯損耗下降40%
●熱管理優化：表面貼裝（SMD）器件通過銅散熱片集成（如Wurth 749020022A），溫升控制在ΔT<15K
●空間壓縮：SMD封裝尺寸較插件式減小50%以上，TDK ALT4532體積僅4.5×3.2×2.8mm，適用于微型網絡模塊
福建創四方的高耐壓可控硅觸發變壓器則通過環形磁芯工藝革新，實現漏感降低30%，生產效率提升25%，成本較國際同類低20%。
三、多元應用場景解讀
不同領域對脈沖變壓器提出差異化需求：
●醫療電穿孔技術：需10kV/100ns脈沖，采用帶繞式特斯拉變壓器（如鄭州大學方案），能量效率>64%
●工業電源：IGBT驅動要求2.5kV隔離，ET值200V·μs（如Murata 1016C），抗dv/dt能力>50V/ns
●網絡通信：100BASE-TX接口依賴350μH電感（Wurth 7490140117C），插入損耗<1.5dB
●國防裝備：FLTD氣體開關觸發器需100kV/6ns前沿，采用場路耦合設計法控制磁飽和誤差<10%
特斯拉變壓器在高重復頻率應用中優勢顯著，鄭州大學通過諧振放電優化將其工作頻率提升至1kHz，突破傳統MOSFET方案限制。
四、成本與選型策略
元器件成本構成中，磁芯材料占比約35%（納米晶較鐵氧體貴50%），繞組工藝占30%，絕緣處理占25%。選型需平衡參數與成本：
●消費電子：優選TDK、Murata SMD器件，單價￥10-40（10k采購量）910
●工業設備：Wurth中功率型號（749014系列）耐壓4.5kV，單價￥60-909
●特種領域：定制化產品（如100kV變壓器）成本達萬元級，但可替代進口設備（價差3-5倍）48
五、原廠全景對比：國際巨頭 vs 中國力量

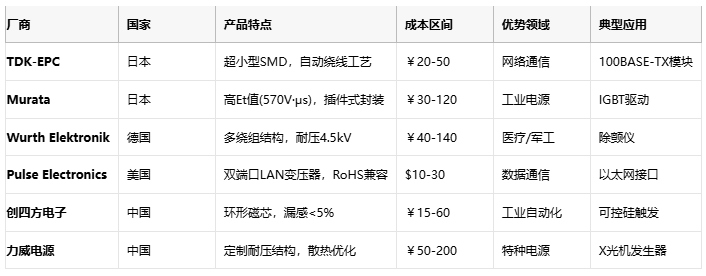

以下為全球主力廠商技術經濟性對比：
國際品牌在高頻參數一致性方面領先，如Murata的Et值公差控制在±5%；而中國廠商在定制化服務與成本控制上具備優勢，創四方的環形變壓器生產速度達350萬只/年1。
六、設計挑戰與創新趨勢
當前痛點集中于磁飽和抑制與高頻損耗的矛盾。中科院采用J-A磁滯模型場路耦合仿真，將脈沖前沿預測誤差壓縮至10%內8。未來演進聚焦：
●GaN驅動集成：將驅動IC與變壓器共封，減少寄生參數（目標tr<50ns）
●低溫共燒陶瓷（LTCC）：提升工作頻率至MHz級，適配6G通信
●國產磁芯突破：非晶合金BSat值向1.35T邁進，成本降低30%
結語
脈沖變壓器在高頻與高壓的平衡木上持續進化。國際品牌憑借材料與工藝優勢占據高端市場，而中國廠商通過結構創新與敏捷制造實現差異化突圍。選型本質是耐壓、速度、成本的三角博弈——工業級應用優先考量ET值與絕緣電壓，消費電子則聚焦尺寸與性價比。未來隨著寬禁帶半導體普及，脈沖變壓器將向模塊化、高頻化、國產化三極演進。
