隔離式柵極驅動器作為電力電子系統的核心接口器件，通過電氣隔離技術將控制信號（低壓域）與功率開關（高壓域）安全耦合。其核心原理是利用電容隔離（如TI的SiO?介質層）、磁隔離（變壓器耦合）或光隔離（光電耦合器）構建絕緣屏障，阻斷高達10kV的瞬態高壓沖擊，同時傳遞精確的PWM驅動信號。在SiC/GaN等第三代半導體普及的背景下，其價值已從基礎“信號中轉站”升級為高頻開關穩定器與系統安全守護者。
一、核心原理與技術演進
1. 隔離機制與信號傳輸
●電容隔離：在單芯片內集成SiO?介質層（厚度＜20μm），通過電場變化傳遞信號，支持＞100kV/μs CMTI（共模瞬態抗擾度），代表型號如TI UCC53x0系列15；
●磁隔離：利用微型變壓器傳遞能量，抗磁場干擾性強，但帶寬受限（＜1MHz），適用于工業電機驅動；
●光隔離：通過LED-光電探測器轉換信號，成本低但延遲高達500ns，逐步被數字隔離替代。
2. 技術演進四階段
●基礎隔離（2010年前）：滿足1.5kVRMS隔離電壓，傳播延遲＞100ns（如光耦驅動器）；
●高速化（2015-2020）：TI UCC21520將延遲壓縮至25ns，支持4A峰值電流5；
●智能集成（2020-2025）：集成DESAT保護、米勒鉗位（如ST DCP0606Y），故障響應＜200ns8；
●寬禁帶適配（2025-）：ROHM BM6GD11BFJ-LB支持2MHz開關頻率與150V/ns CMTI，專為GaN HEMT優化4。
二、關鍵參數與應用場景強關聯

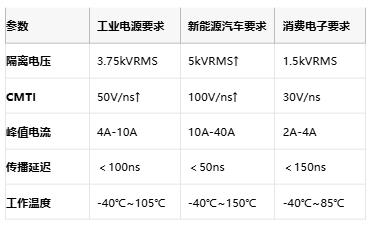

1. 核心參數定義性能邊界
2. 場景化技術需求拆解
●電動汽車電驅：需支持150℃結溫與40A峰值電流（如TI UCC21732-Q1），同時集成電流傳感與DESAT保護8；
●光伏逆變器：要求100V/ns↑ CMTI以抑制SiC開關噪聲，ROHM BM6GD11BFJ-LB通過多層屏蔽設計實現4；
●便攜發電站：MPS MP188xx系列以5kVRMS隔離電壓+寬偏置范圍（6.5V-30V），保障雙向充放電安全2。
三、頭部原廠全維競爭力對比

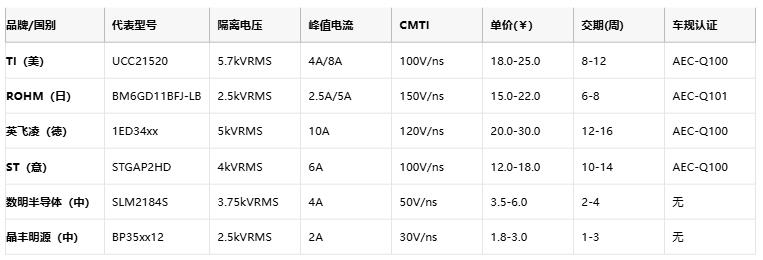

國際與國產隔離柵極驅動器性能與商業化能力矩陣
數據來源：廠商Datasheet（2025）、貿澤電子1k pcs報價；國產價格僅為進口30%-50%
供應鏈韌性分析：
●國際廠商：車規級產品交期＞8周，缺貨期溢價超50%，但支持-40℃~150℃全溫域運行；
●國產廠商：消費級交期＜4周，但車規認證覆蓋率＜10%，高頻性能落后1-2代49。
四、選型策略與設計指南
1. 四維決策模型
●安全冗余：工作電壓≤80%隔離耐壓值（如600V系統選1.2kVRMS↑），車載應用需AEC-Q100認證；
●動態性能：SiC/GaN場景要求CMTI＞100V/ns，延遲＜50ns，避免開關誤觸發；
●熱管理適配：10A驅動電流需≥25mm2銅箔散熱，QFN封裝較SOIC熱阻降低40%；
●成本杠桿：工業設備優選數明SLM2184S（￥6.0），消費電子用晶豐BP35xx12（￥3.0）。
2. 典型設計陷阱規避
●CMTI不足：普通光耦在50V/ns噪聲下誤觸發率＞30%，需選用電容/磁隔離器件；
●米勒效應失控：未集成米勒鉗位的驅動器在IGBT關斷時易誤導通，STGAP2HD通過內部鉗位電壓消除此風險10；
●地彈干擾：雙通道驅動需獨立接地回路，TI TIDA-00446參考設計采用星型接地+陶瓷電容解耦10。
五、未來趨勢與國產化路徑
1. 技術演進三極突破
●更高頻：GaN驅動需求推動開關頻率向5MHz演進，倒逼隔離層薄化（SiO?厚度＜10μm）；
●更智能：集成在線健康監測（如結溫推算、老化預測），英飛凌1ED34xx支持實時故障診斷3；
●更強集成：“驅動器+DC/DC+保護”單芯片化，TI UCC21750集成傳感功能，元件數減少60%8。
2. 國產替代攻堅方向
●材料突破：研發高耐壓聚酰亞胺隔離膜，替代進口SiO?介質；
●認證體系：聯合寧德時代等車企共建AEC-Q100測試平臺，縮短認證周期至6個月；
●生態綁定：數明半導體與中車合作開發軌道交通專用驅動器，2025年量產耐壓6.5kVRMS型號9。
●延伸挑戰：全球GaN隔離驅動市場2025-2031年CAGR達29.7%6，但國產份額不足5%，破局需打通“襯底-設計-認證”全鏈條。
結語：安全與能效的雙重進化
隔離式柵極驅動器的競爭本質是絕緣可靠性、開關速度與系統集成度的三維博弈。國際巨頭憑借車規認證與高頻性能壟斷高端市場，而國產廠商以50%成本優勢與4周交付韌性在消費與工業領域快速替代。未來勝負手在于能否在2027年前突破 “150V/ns CMTI+車規認證+10A驅動” 技術鐵三角——這將是改寫全球功率半導體格局的關鍵一役。
