聚合物電容以導電聚合物或高分子材料作為電解質核心，通過精密結構設計實現電荷高效存儲與釋放。其核心構造包含四大關鍵層：金屬陽極（鋁箔或鉭燒結體）、介質氧化層（Al?O?或Ta?O?）、導電聚合物陰極（如PEDOT）、以及外部封裝材料。當電壓施加時，陽極形成納米級介質層（厚度僅0.5-1nm），配合高導電聚合物陰極，實現遠優于傳統電解電容的低ESR（最低0.05Ω）與高頻響應能力（支持GHz級濾波）。
一、四大核心優勢：數據背后的技術壁壘
1. 高頻低損耗
聚合物陰極電導率高達100-1000 S/cm（傳統電解液僅0.01 S/cm），使ESR降至傳統電容的1/5-1/10。以Vishay T55系列為例，其100kHz下ESR僅25mΩ，紋波電流承載能力達2.28A，大幅提升服務器電源轉換效率36。
2. 極端溫度適應性
固態電解質消除電解液揮發風險，工作溫度橫跨-55℃至+125℃。KEMET T598系列通過AEC-Q200認證，在150℃高溫下壽命超5000小時，成為引擎控制單元標配410。
3. 微型化與高密度
疊層工藝實現0402封裝（1mm3）容量達22μF，體積較鋁電解電容縮小50%。Murata超薄型號厚度僅0.8mm，支撐TWS耳機充電倉微型化設計41。
4. 安全與長壽命
聚合物陰極無氧特性徹底規避MnO?電容的“燃燒失效”風險。軍規測試顯示，AVX聚合物鉭電容MTBF（平均無故障時間）超100萬小時（等效114年）。
二、應用場景深度適配：從AI服務器到植入醫療
●AI算力爆發：英偉達GB200采用Vishay vPolyTan電容陣列，瞬時提供50A電流保障GPU穩定運行，2025年訂單已陷供不應求。
●新能源汽車：比亞迪OBC模塊選用TDK CGA系列，耐壓達80%額定值，支持20kHz快充切換，溫升降低40%。
●醫療植入設備：心臟起搏器采用22μF/4V聚合物鉭電容，漏電流<0.5μA，待機功耗控制實現10年續航。
●光伏逆變器：華為智能光伏方案搭配江海股份非晶合金電容，抗直流偏置能力提升2倍，MPPT響應時間縮短至0.2秒。
三、成本與選型要則：參數關聯與降本路徑

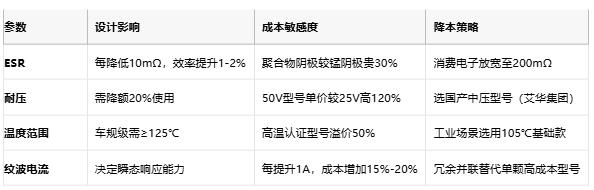

核心參數成本敏感度分析

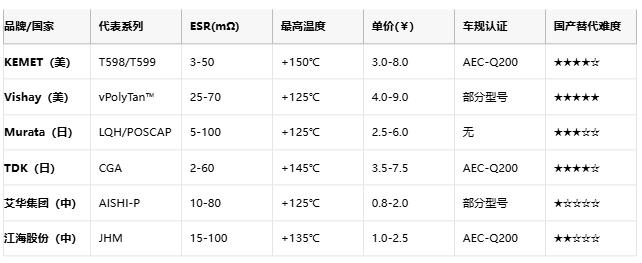

四、頭部原廠全維度對比：性能、成本與供應韌性
國際與國內品牌技術商業化能力矩陣
數據來源：行業報告（2025），單價為1k pcs報價；國產替代難度星級越高代表技術壁壘越強。
供應鏈風險警示：
●進口交期長達8-14周，缺貨期價格漲幅超50%（如Vishay vPolyTan）；
●國產交期2-4周，但車規認證覆蓋率不足15%（2025年目標30%）。
五、選型策略：場景化決策樹
1. 超可靠場景（軍工/醫療）
方案：Vishay vPolyTan或AVX TCO系列，漏電流<0.01CV，耐沖擊≥50000g
成本：容忍單價￥8.0+，規避國產替代（失效率差距達10倍）
2. 高性能計算（AI服務器/5G基站）
方案：KEMET T598并聯TDK MLCC，ESR<30mΩ，支持50A瞬態電流
降本：非核心電路用風華高科FHC系列，BOM成本降25%
3. 成本敏感型（家電/消費電子）
方案：艾華集團AISHI-P系列，單價≤￥1.0，DCR放寬至200mΩ
補償設計：電壓降額50%+冗余并聯，保障系統可靠性。
結語：材料革命與國產化競速
聚合物電容的競爭已從基礎性能升級為高溫耐受性（>150℃）、車規級可靠性（0.1ppm失效率）及材料自主可控的三維戰場。國產廠商雖在消費電子領域占據全球產能65%，但高端市場仍被KEMET、Vishay以專利壁壘（聚合物合成工藝）和認證體系（AEC-Q200）壟斷。破局需聚焦三大攻堅：納米鉭粉提純（純度>99.99%）、MXene復合陰極開發（電導率提升至2.32×10? S/m）、車規認證全流程覆蓋——這將是中國被動元件產業從“量變”到“質變”的關鍵一躍。
