【導讀】在新能源汽車電機控制器中，因獨石電容（MLCC）壽命估算偏差導致的批次召回事件屢見不鮮——某車企因未考慮電壓波動影響，實測電容壽命僅為理論值的30%，最終付出1.2億元代價。MLCC的壽命不僅關乎電子系統的可靠性，更直接影響企業的質量成本。本文通過拆解溫度、電壓、濕度三大力學模型，結合車規、工業、5G等典型場景，提供一套可落地的壽命計算與優化方法論。
在新能源汽車電機控制器中，因獨石電容（MLCC）壽命估算偏差導致的批次召回事件屢見不鮮——某車企因未考慮電壓波動影響，實測電容壽命僅為理論值的30%，最終付出1.2億元代價。MLCC的壽命不僅關乎電子系統的可靠性，更直接影響企業的質量成本。本文通過拆解溫度、電壓、濕度三大力學模型，結合車規、工業、5G等典型場景，提供一套可落地的壽命計算與優化方法論。
一、獨石電容的失效機制與壽命定義
MLCC的壽命終點通常定義為容值衰減超過20%或絕緣電阻下降至初始值的10% ，其核心失效誘因包括：
1. 介質老化：鈦酸鋇（BaTiO?）晶格在高溫高電場下發生離子位移，介電常數（εr）下降。
2. 電極劣化：鎳/銅電極在濕度滲透下氧化，等效串聯電阻（ESR）上升。
3. 機械應力：溫度循環導致陶瓷-電極界面開裂，容值驟降。
行業標準參考：
●AEC-Q200：車規MLCC需通過1000次-55℃~150℃溫度循環測試，容值漂移≤15%。
●JEDEC JESD22-A108：高溫工作壽命測試（85℃/額定電壓，1000小時）容變≤10%。
二、壽命計算的核心模型與公式推導
1. 溫度驅動的Arrhenius模型
Arrhenius方程量化了溫度對化學反應速率的加速作用，適用于MLCC介質老化壽命預測：
：標準測試條件下的壽命（如125℃/2000小時）。
Ea ：激活能（X7R介質1.0~1.2 eV，C0G介質1.5 eV）。
、Ttest ：實際工作溫度與測試溫度（單位：開爾文）。
計算案例：
某X7R電容標稱壽命2000小時（125℃），在85℃環境工作時：
2. 電壓加速因子（Voltage Acceleration Factor）
當工作電壓超過額定值的50%時，電壓應力顯著縮短壽命：
修正壽命：
示例：
某50V電容實際工作電壓40V（80%額定值），則：
3. 濕度影響的Peck模型
高濕度環境引入離子遷移風險，加速因子公式為：
聯合模型：
案例：
若上述電容在濕度60%環境下工作（測試濕度50%）：
三、典型場景下的壽命預測與優化
場景1：新能源汽車電機控制器（高應力環境）
● 條件：溫度105℃、電壓波動±20%、濕度60%RH。
● 輸入?yún)?shù)：
● 標稱壽命：125℃/2000小時（X7R介質，Ea=1.1eV）。
● AFV=(1.2)3=1.728，AFH=1.82。
● 計算結果：
● 優化策略：
● 選用150℃高溫型號（如TDK C5750X7R2A105M），壽命提升至2.3年。
● 增加電壓緩沖電路，限制波動范圍至±10%。
場景2：5G基站射頻電源模塊（低應力環境）
● 條件：溫度70℃、電壓穩定（30%額定值）、濕度30%RH。
● 輸入?yún)?shù)：
● 標稱壽命：125℃/5000小時（C0G介質，Ea=1.5eV）。
● AFV≈0AFV≈0，AFAFH=e0.06×(30?50)≈0.30。
●計算結果：
●結論：C0G電容在低應力場景下壽命遠超設備服役周期（10~15年）。

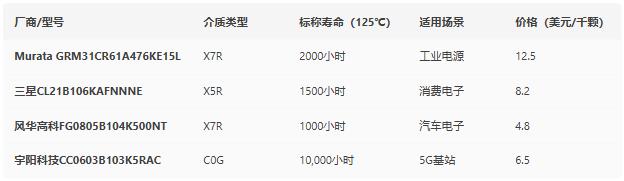

四、國內外廠商壽命指標對比與選型建議
選型要?jiǎng)t：
●車規級：優先選擇TDK、Murata，標稱壽命≥2000小時，降額至50%使用。
●成本敏感型：風華高科X7R系列可滿足一般工業需求，需加強濕度防護。
五、壽命驗證實驗與失效分析
1. 高溫加速老化測試：
●條件：125℃、1.5倍額定電壓，持續1000小時。
●合格標準：容值變化≤10%，IR≥1000 MΩ。
2. 溫濕度偏壓（THB）測試：
●條件：85℃/85% RH，額定電壓，1000小時。
●驗收指標：無短路，容漂≤15%。
結語：構建可靠性優先的設計思維
獨石電容的壽命預測絕非簡單的公式套用，而是需要融合物理模型、場景參數與實驗驗證的系統工程。工程師應：
●在設計中明確溫度、電壓、濕度三大約束邊界；
●通過降額設計（電壓≤50%、溫度≤80%額定值）降低失效風險；
●對國產替代方案實施加速老化測試與批次抽檢。
隨著AI仿真技術的發展，未來可通過數字孿生模型實時預測MLCC壽命，為智能運維提供數據支撐。唯有將理論計算與工程實踐深度結合，方能實現電子系統全生命周期的可靠性與經濟性雙贏。
