【導讀】脈沖產生電路的原理是利用觸發器的輸入端和輸出端之間的正反饋作用，當輸入脈沖出現時，觸發器的狀態會發生改變，從而產生一個有限寬度的輸出脈沖。常見的單穩態觸發器包括555定時器和觸發器。其工作原理是當輸入脈沖出現時，555定時器會將電容器充電并存儲能量，當電容器達到預設閾值時，輸出端會發出一個有限寬度的脈沖信號。
脈沖產生電路
脈沖產生電路的原理是利用觸發器的輸入端和輸出端之間的正反饋作用，當輸入脈沖出現時，觸發器的狀態會發生改變，從而產生一個有限寬度的輸出脈沖。常見的單穩態觸發器包括555定時器和觸發器。其工作原理是當輸入脈沖出現時，555定時器會將電容器充電并存儲能量，當電容器達到預設閾值時，輸出端會發出一個有限寬度的脈沖信號。
多諧振蕩器
多諧振蕩器是一種能產生矩形波的自激振蕩器，也稱為矩形波發生器。它利用深度正反饋，通過阻容耦合使兩個電子器件交替導通與截止，從而自激產生方波輸出。多諧振蕩器不需要外加脈沖就能自動產生矩形脈沖，廣泛應用于脈沖信號的生成和整形。
在數字技術的各種應用中，經常要用到矩形波、方波、鋸齒波等脈沖波形，其中矩形波和方波是較重要的波形。多諧振蕩器的應用非常廣泛，如電力電子、物聯網技術等領域。它具有產生矩形波、方波、鋸齒波等波形的能力，且具有良好的頻率穩定性和波形質量。
多諧振蕩器的優點包括：
輸出波形穩定可靠，能在較寬的頻率范圍內調節輸出頻率。
電路簡單，成本低廉，易于實現。
輸出波形易于控制和調節，能夠實現精確的定時和同步。
多諧振蕩器的缺點包括：
產生的矩形波中含有豐富的諧波成分，可能對其他電路產生干擾。
需要一定的穩定時間，不適合用于需要快速響應的場合。
對元件參數的敏感度較高，參數選擇不當會影響輸出波形的質量和穩定性。
多諧振蕩器是基本的脈沖產生電路。

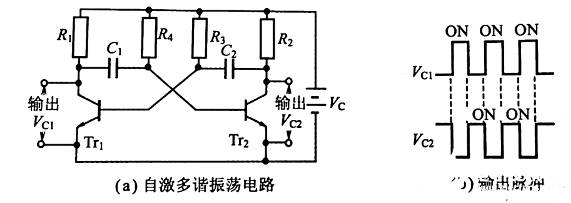

用圖1所示的脈沖產生部分即為一多諧振蕩器，圖2（a）示其電路結構，圖2（b）是其輸出脈沖的情形。
LED（發光二極管）的閃爍電路
脈沖發生電路
在此電路中，其基本結構為采用了2個晶體管的CR耦合2級放大電路，是將Tr2的輸出100%正向反饋（使輸出的極性與輸入保持一致全部返回給輸入端）給Tr1的振蕩電路。
簡單地說，就是利用C1、R1和C2、R2的充放電作用，改變對方晶體管基極的輸入電壓，使晶體管起開關作用。
例如，Tr1為ON時，集電極電壓幾乎接近于0。由于C1向Tr2的基極加上負電壓，而使其成為OFF。
以Tr1、Tr2為中心，電路呈左右對稱，所以動作正好相反，Tr1為ON時，Tr2為OFF；Tr2為ON時，Tr1就為OFF。這樣交替動作，其輸出Vc1和Vc2如圖2（b）所示。
因此，可以使圖1中的發光二極管交替地閃亮。
