【導讀】VCR（電阻電壓系數）定義為電阻在特定的電壓變化范圍內發生的變化。這意味著電阻值在不同電壓下的穩定性。你（包括我自己）可能并沒有意識到VCR的存在，但每個電阻在加載電壓時都存在某種程度的不穩定性。
什么是電阻電壓系數？本文就來回答這個問題。
VCR（電阻電壓系數）定義為電阻在特定的電壓變化范圍內發生的變化。這意味著電阻值在不同電壓下的穩定性。你（包括我自己）可能并沒有意識到VCR的存在，但每個電阻在加載電壓時都存在某種程度的不穩定性。對于電壓電平穩定或可調節且可預測的應用而言，VCR不是問題。但對于電力輸送系統或測試設備等其他應用而言，電壓的變化會導致電阻發生不可接受的變化。
那么應該如何最大程度地減少VCR的影響呢？
選擇正確的電阻并了解影響VCR的因素，可將VCR降至最低。與采用直寫工藝的電阻相比，采用標準厚膜沉積工藝的電阻的VCR更差。這是受改善的電阻精度以及減少的邊緣的影響。實際上，較大尺寸的電阻具有較好的VCR，因為可以使用歐姆值較低的材料來實現高阻值。以下示例中展示了不同外殼尺寸Stackpole的UHV系列片式電阻的典型VCR。

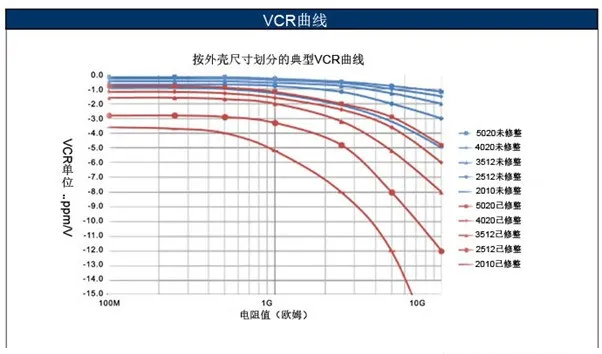

VCR曲線
在制造電阻時，常用激光或機械修整工藝將電阻值調整到規定的公差范圍內。其電阻公差通常在1%左右或以下。然而，在制造過程中，修整電阻元件可能會對電阻的VCR產生不利影響。對于厚膜片式電阻而言，對電阻元件執行此類校準修整會產生微裂紋，因為在修整后厚膜材料將會冷卻。這種微裂紋會導致寄生阻抗變化、電噪聲提高和VCR增加。
