【導讀】本文通過一個具體的例子像讀者講解如何設計開關電路檢測電路。實際在車中我們有這樣一些信號，Active High信號，在車輛啟動過程中，電池電壓會跌落很大。
如下圖所示：

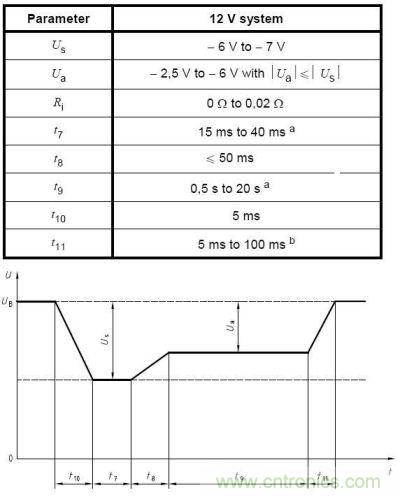

圖1：在車輛啟動過程中，電池電壓會跌落很大
這個矛盾在于，實際信號的電壓波動范圍非常大
正常信號9V~16V，按照電源管理的策略方法，實際最大值可能達到19V。按照在電池電壓跌落的情況下，實際電池電壓范圍將為6V~19V（最差的情況是5V）。
對于MCU來說，一般的輸入電壓有效范圍
0.2Vcc為低電平有效最大值。
0.75Vcc為低電平有效最小值。

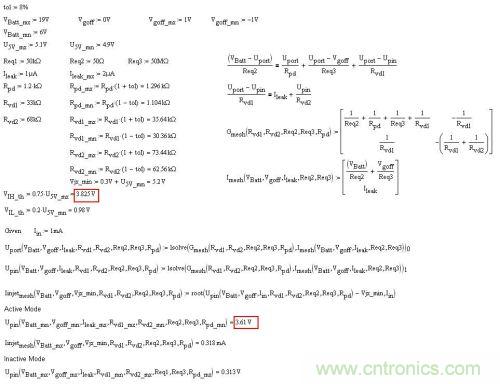

我們可以假定原始傳統電路分壓電阻為R_vd1=33K R_vd2=68K，取電阻原始誤差為5%。
經過計算我們發現有一個兩難的境地，如果加大Rvd2固然可以使分壓比變大，但同時也給單片機巨大的負擔，因?yàn)橥ㄟ^單片機clamp二極管的電流也隨之增大，這是一個巨大的風險。

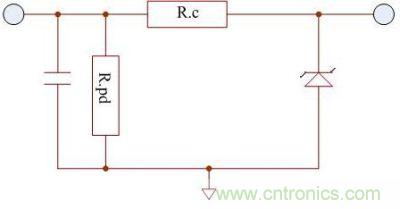

這里提供一種思路，可以考慮采用齊納管如下電路。通過這個齊納管來保護MCU，也可以響應低至5V的信號。
圖2：通過這個齊納管來保護MCU，也可以響應低至5V的信號
