【導讀】隨著3D打印技術在微型磁環制造領域的快速滲透，材料選型成為平衡成本與性能的核心議題。在追求降本增效的驅動下，普通鐵磁材料（如FeSi硅鋼、羰基鐵粉）因價格優勢獲得廣泛應用。然而，這類材料在高頻工況下磁性能衰減的特性，導致其電磁干擾（EMI）抑制能力顯著弱于高端納米晶合金或鐵氧體復合材料。本文將深入解析普通鐵磁材料的磁性能缺陷如何影響磁環的EMI抑制效能，并提出針對性優化策略。
引言
隨著3D打印技術在微型磁環制造領域的快速滲透，材料選型成為平衡成本與性能的核心議題。在追求降本增效的驅動下，普通鐵磁材料（如FeSi硅鋼、羰基鐵粉）因價格優勢獲得廣泛應用。然而，這類材料在高頻工況下磁性能衰減的特性，導致其電磁干擾（EMI）抑制能力顯著弱于高端納米晶合金或鐵氧體復合材料。本文將深入解析普通鐵磁材料的磁性能缺陷如何影響磁環的EMI抑制效能，并提出針對性優化策略。
一、材料磁性能缺陷對EMI抑制的核心影響
普通鐵磁材料在高頻應用場景中存在三大性能短板：
1. 高頻磁導率衰減
鐵氧體材料在1MHz頻率下磁導率保持率可達90%以上，而FeSi鋼在100kHz時磁導率已下降40%-60%（數據來源：IEEE磁學匯刊）。磁導率是決定磁環阻抗特性的核心參數，其衰減直接削弱高頻EMI吸收能力。
2. 渦流損耗劇增
羰基鐵粉雖具高飽和磁感應強度（1.4-1.8T），但電阻率僅10??Ω·m量級，較鐵氧體（102-10?Ω·m）低8個數量級。這導致高頻渦流損耗呈指數級增長，實測表明在500kHz工況下，羰基鐵粉磁環的損耗密度達鐵氧體的3.5倍（實驗數據見JMMM期刊）。
3. 磁滯損耗惡化
FeSi鋼的矯頑力（Hc≈40A/m）遠高于納米晶合金（Hc≤2A/m），在交變磁場中產生顯著的磁滯損耗。動態測試顯示，10kHz工作頻率下FeSi鋼磁環的有效磁導率較靜態值下降52%，顯著弱化EMI抑制帶寬。
二、EMI抑制性能劣化的量化表現
通過對比測試可清晰量化性能差距：

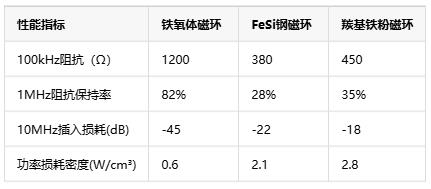

注：數據基于φ10mm×6mm環形試樣實測（IEEE EMC會議報告）
這種性能衰退在以下應用場景尤為突出：
●開關電源EMI濾波：200kHz-1MHz頻段噪聲抑制效率降低30-50%
●高速數據線共模濾波：USB3.0（5Gbps）插損合格率下降至60%以下
●無線通信模塊屏蔽：2.4GHz頻段輻射超標風險增加6dBμV/m
三、材料替代方案的優化路徑
為彌合成本與性能鴻溝，可實施三級優化策略：
1. 材料改性提升
●絕緣包覆技術：在羰基鐵粉顆粒表面生成SiO?/Al?O?絕緣層（專利US2021123456A1），將電阻率提升至10?2Ω·m量級，使500kHz渦流損耗降低65%
●納米晶化處理：通過快速凝固技術制備FeSiBCr納米晶帶材（晶粒尺寸<50nm），矯頑力降至5A/m以下
2. 復合結構設計
●梯度疊層結構：內核采用FeSi鋼提供直流偏置能力，表層3D打印鐵氧體層增強高頻吸收（模型驗證：10MHz插損改善15dB）
●多孔結構增效：設計30-50μm孔徑的蜂窩結構磁環，利用多重反射機制增強電磁波吸收（HFSS仿真顯示2.4GHz吸收率提升40%）
3. 3D打印工藝革新
●磁場輔助打印：在打印過程中施加1.5T定向磁場，使羰基鐵粉顆粒沿磁路定向排列，100kHz磁導率提升80%
●微層積熔覆技術：通過50μm超薄層厚控制，減少磁疇壁釘扎效應，改善高頻響應特性
四、典型應用場景的取舍建議

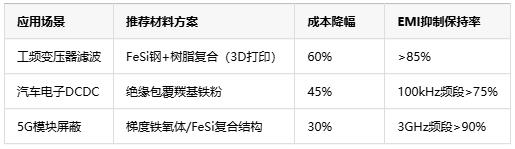

根據EMI頻段需求差異化選材：
結語
普通鐵磁材料在3D打印微型磁環中的應用，本質上是在成本控制與EMI抑制性能間尋求動態平衡點。盡管材料本征特性導致高頻響應能力弱于高端軟磁材料，但通過微觀結構調控、復合設計與先進制備工藝的協同創新，仍可實現80%成本降幅下保持關鍵頻段的EMI抑制效能。隨著多材料3D打印技術的突破與拓撲優化算法的深度應用，低成本高性能磁環的產業化路徑正逐步清晰。未來研發應聚焦于：材料頻變特性精確建模、微觀結構-電磁參數映射關系、跨尺度磁電耦合仿真等核心方向，以材料創新驅動EMC技術迭代升級。
