【導讀】手持式紅外測溫儀可以實現非接觸近距離測量人體的溫度，非常方便用于臨時快速的體溫測量。目前隨著疫情的發展，在進出小區，公共場所等地方，都需要用到手持式紅外測溫儀，潤石科技作為一家擁有高性能模擬信號鏈設計能力的公司，旗下產品線跟紅外測溫儀、醫療設備等產品具有非常高的匹配度，包括運算放大器，比較器，模擬開關，LDO 等產品。
手持式紅外測溫儀可以實現非接觸近距離測量人體的溫度，非常方便用于臨時快速的體溫測量。目前隨著疫情的發展，在進出小區，公共場所等地方，都需要用到手持式紅外測溫儀，潤石科技作為一家擁有高性能模擬信號鏈設計能力的公司，旗下產品線跟紅外測溫儀、醫療設備等產品具有非常高的匹配度，包括運算放大器，比較器，模擬開關，LDO 等產品。

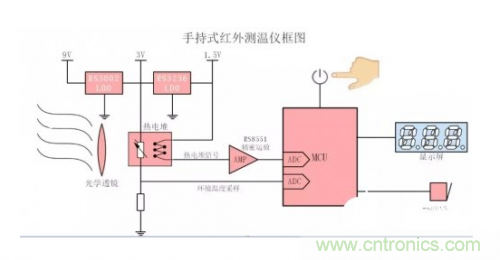

使用模擬熱電堆探頭的手持式紅外測溫儀原理框圖如下：
上圖中，以電池采用 9V 為例，先通過一個高壓 LDO RS3002 把電池電壓轉為 3V，供整個系統使用，包括為 MCU，背光燈，運放 等器件供電，然后再用一個低功耗 LDO RS3236 從 3V 降為 1.5V，這樣做的目的是給熱電堆提供一個參考電壓，讓整個測量溫度范圍可以擴大。為了在不同的環境溫度下能夠計算正確，MCU 還必須要讀取當前的環境溫度，實現方式是通過讀取熱電堆內部的 NTC 電阻與固定 100kΩ 電阻分壓的電壓點來計算的。
由于熱電堆的輸出電阻較高，因此運放部分的拓?fù)湟瞬捎猛喾糯笃?，放大倍?shù)大概需要 100 倍以上，需要預留低通濾波以降低輸出噪聲，為了盡量提高溫度的分辨率，要求運放的 1/f 噪聲小于 5uVpp，同時直流失調電壓小于 10uV，電路中的運放 RS8551 是潤石科技推出的一款自穩零零漂運放，具有超低的失調電壓，非常適合用于 DC 或者 低頻信號放大，其主要參數如下：
◆ 寬工作電壓范圍：2.5V~5.5V；
◆ 超低失調電壓：典型值 1uV，最大值 5uV；
◆ 超低溫度漂移：典型值 5nV/°C，最大值 50nV/°C；
◆ 超低輸入偏置電流：50pA；
◆ 單位增益帶寬：4.5MHz；
◆ 靜態電流：640uA 每通道；
◆ 0.01Hz~10Hz 噪聲：0.75uVpp。
潤石科技還提供性能出色的高壓 LDO 和低壓 LDO：RS3002 系列和 RS3236 系列。RS3002 的主要特點是：
◆ 寬輸入電壓范圍：2.5V~36V，適用于常見的 9V 電池輸入；
◆ 輸出電流持續：150mA；
◆ 超低靜態電流：2.5uA；
◆ 低壓差：10mV/mA；
◆ 超高 PSRR：54dB@1KHz；
◆ 輸出電壓精度可選：1% 或者 2.5%；
◆ 多種固定輸出電壓可選，有 SOT-23，SOT-89-3，SOT-23-5 封裝可選。
RS3236 的主要特點是：
◆ 寬輸入電壓范圍：1.7V~7.5V，支持 4 節干電池輸入；
◆ 內部最大輸出限流點：》500mA；
◆ 超低靜態電流：20uA；
◆ 超低壓差：1mV/mA；
◆ 高 PSRR：70dB@1KHz；
◆ 輸出電壓精度可選：1% 或者 2.5%；
◆ 多種固定輸出電壓可選，有 SOT-23，SOT-89-3，SOT-23-5，UTDFN-1*1-4L 封裝可選。
