【導讀】汽車行業安全法規日益嚴苛，消費者安全意識也隨著提高，主動安全系統在汽車應用中得以不斷增長。圖像傳感器在主動安全方面發揮著至關重要的作用，例如，在視覺應用中可用于倒車影像、全景泊車影像系統和車鏡替代等；在先進駕駛輔助系統(ADAS)應用中用于前向防撞預警、車道偏離警告、交通信號識別；在車艙內可用于疲勞檢測、手勢識別等。
汽車圖像傳感器主要應用領域
汽車上可安裝多個不同的攝像頭用作不同的功能，包括用于視覺應用如倒車影像、前視、后視、俯視、全景泊車影像、車鏡取代，用于車艙內如乘客監控、疲勞駕駛監測、儀表盤控制、行車記錄儀(DVR)、氣囊，用于ADAS如正向碰撞警告、車道偏離警告、自動遠光燈控制、交通信號識別、行人檢測、自適應巡航控制、盲點檢測、夜視等等。
汽車圖像傳感器的關鍵性能
1．微光性能是籌碼
微光性能對于汽車影像系統是相當重要的，卓越的微光性能可提高在夜間等光線很暗的情況的行車安全。圖像傳感器廠商都以“在暗處能看見”為目標。
2．高動態范圍(HDR)
HDR是汽車影像系統應用的另一個重要特性，確保攝像機可在寬范圍的光線 、黑暗和高光照對比情況下清楚地呈現場景細節，提高圖像信息的精確度從而提升安全性。
3．廣角魚眼畸變校正(DEWARP)
廣角魚眼鏡頭用于車載影像具有寬廣視野的優勢，但采集到的圖像信息會產生一定程度的失真，采用DEWARP技術可對廣角魚眼鏡頭所產生的視頻圖像失真進行實時校正，將圖像復原展平。
4．圖像疊加
圖像疊加指通過圖像傳感器與圖像處理輔助芯片結合使用，實現圖像的延伸、縮放、右視、兩板左/右視、三聯式畫面及倒車動態輔助線。圖像疊加功能可以更好地輔助駕駛員看清周圍環境，減少事故率。
安森美半導體的汽車圖像傳感器方案
自2004年推出全球首款汽車CMOS圖像傳感器以來，安森美半導體為汽車行業提供專用成像方案已有超過10年的經驗，已成為全球汽車應用圖像傳感器的翹楚，市占占整個汽車傳感器市場的44%，用于 ADAS的圖像傳感器市占率為70%，在后視影像領域及ADAS領域均為市場第一；從品質和性能方面來講，安森美半導體的汽車圖像傳感器完全符合AEC-Q100，并提供卓越的微光性能、單芯片多重曝光的高動態范圍(HDR，>120 dB)，以及汽車級應用優化如魚眼畸變校正和圖像疊加，并于2015年推出全球首款支持ASIL的(汽車安全完整性等級)圖像傳感器。針對某些應用，安森美半導體還提供具有卓越性能的全局快門影像傳感器，如即將推出的用于車艙疲勞檢測應用的近紅外(NIR)方案。為配合市場朝高清趨勢的邁進，安森美半導體推出大量100萬像素方案，未來還將開發更多1080p傳感器。

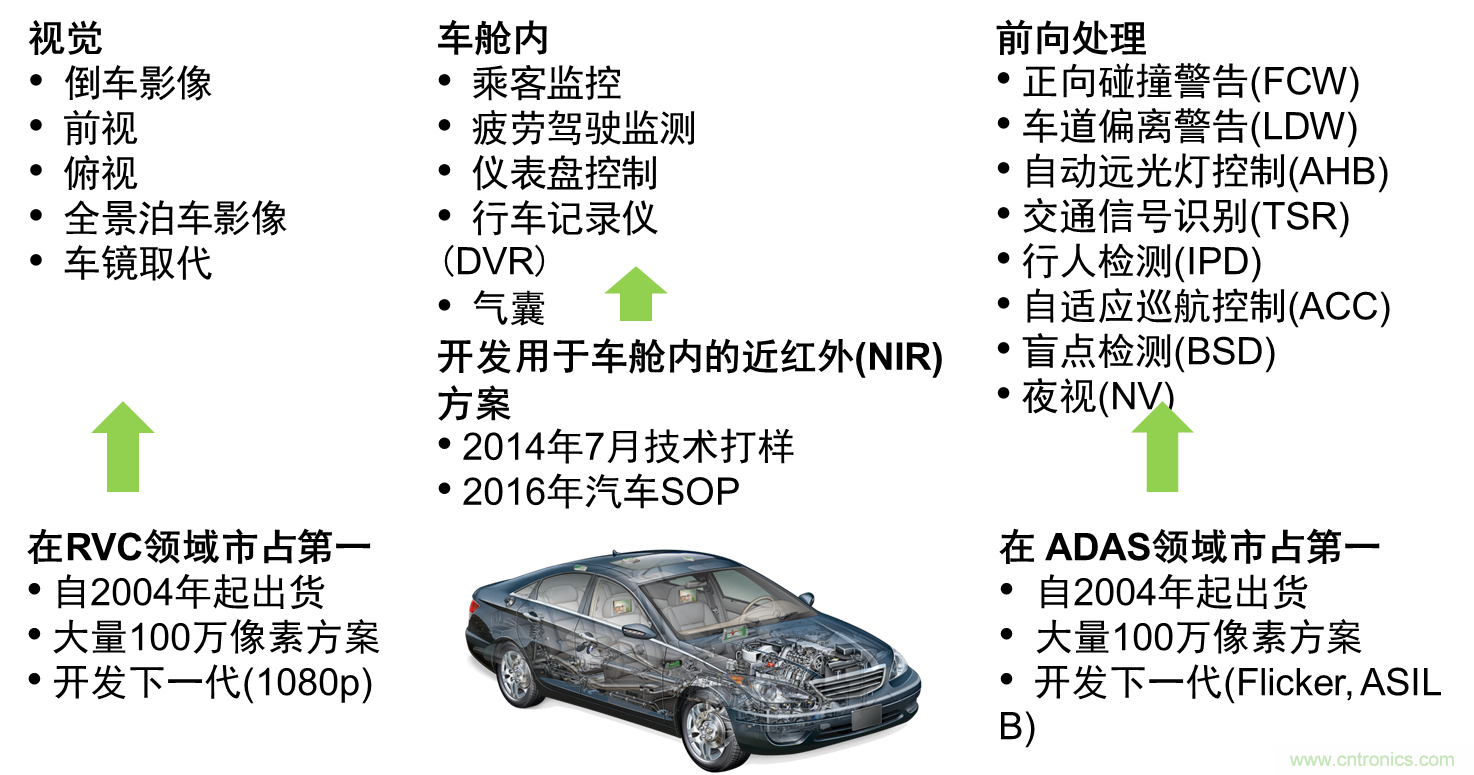

圖1：汽車圖像傳感器應用和安森美半導體市場地位
ASX344/340/350AT 是用于倒車影像的系統級芯片(SoC)，在單芯片上集成圖像信號處理器，增強的像素性能提供微光條件下的更高能見度，支持高達4層的圖像疊加以向顯示系統提供更多的倒車信息，支持?jǐn)?shù)字縮放和平移，并附加光學中心點矯正功能，這可為客戶提供相機組裝生產后鏡頭中心點矯正功能，從而節省成本。這三款圖像傳感器都完全通過AEC-Q100認證，并具備-40°C 至105°C的寬工作溫度范圍，它們的不同之處在于：ASX344AT還集成魚眼畸變校正功能和提供UART控制接口，定位為“高性能”的方案；ASX350AT的光學格式為1/5英寸，不同于ASX344/340AT的1/4英寸，定位為“高性價比”的方案；而ASX340AT定位為“主流”方案。設計人員可根據目標客戶的具體需求選擇有針對性的方案。

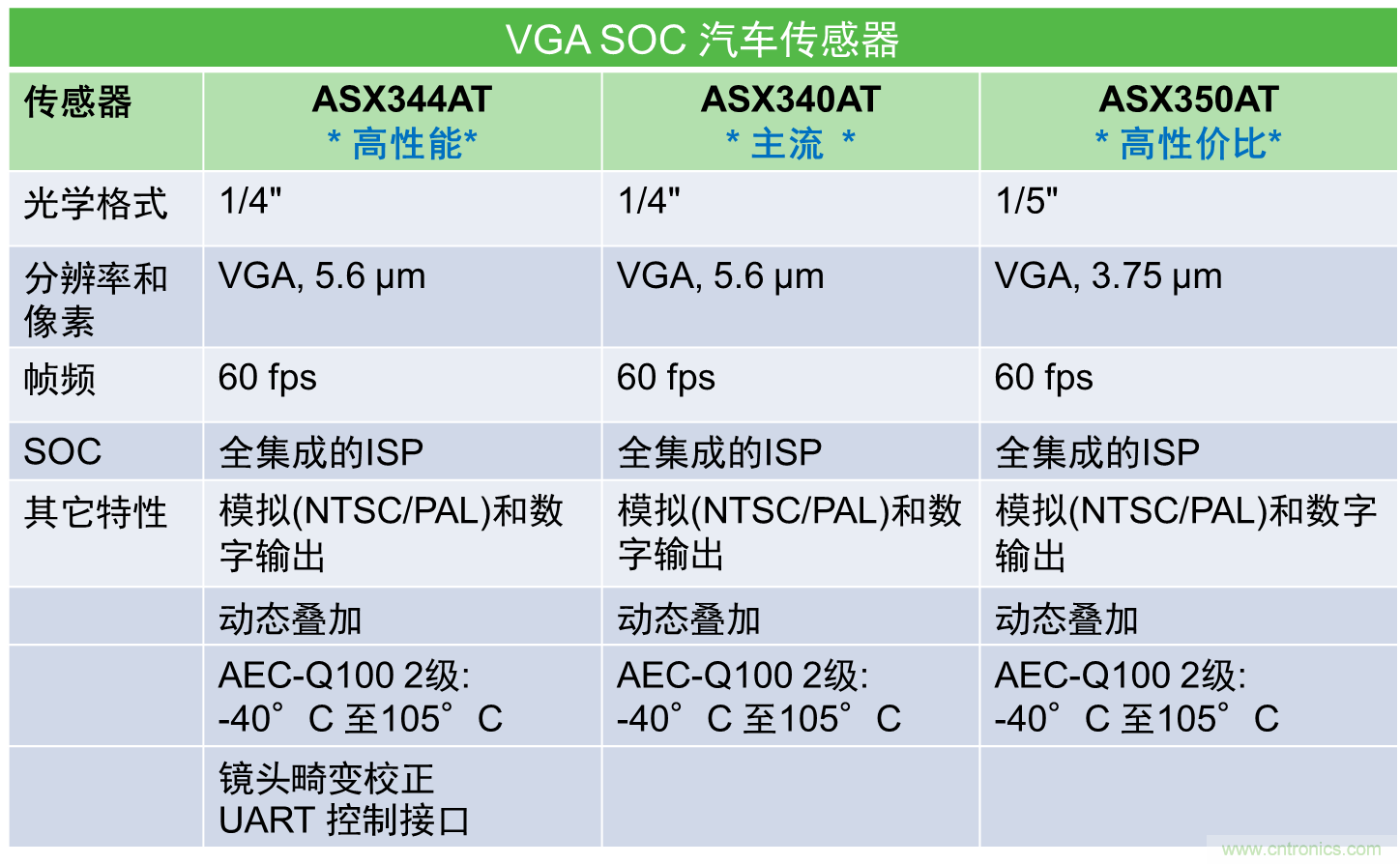

表1： ASX344/340/350AT 具體規格

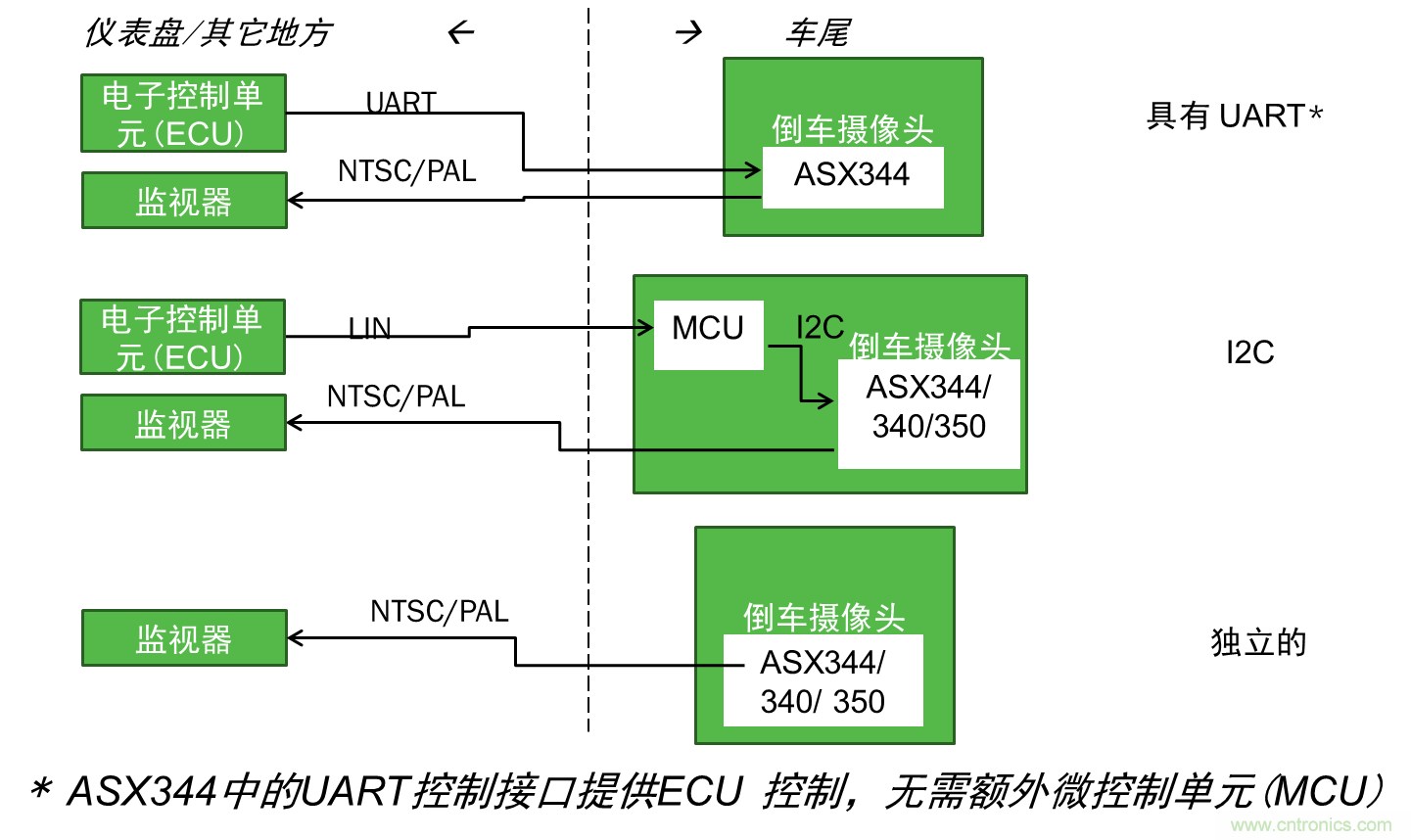

表2：ASX344/340/350AT配置選擇
ASX344AT的魚眼畸變校正功能提供180o更廣的場景覆蓋，傳感器動態范圍體現出良好的w/DR-Pix 像素技術，無論在白天還是夜間都較未經魚眼校正的鏡頭更具安全優勢。如圖1所示，未經魚眼校正的鏡頭沒有捕捉到小黃人的圖像信息，而經魚眼校正后，駕駛員可從顯示器看到車后的兩個小黃人，從而避免倒車時的安全隱患。
圖2：ASX344AT魚眼畸變校正示例(左：白天；右：夜間)
ASX34xAT系列在白天(典型情況為100-200 lux明亮的光)和夜晚(典型情況為汽車倒車攝像頭在夜晚約10 lux使用剎車燈和倒車燈)都較同類競爭器件提供更好的色彩飽和度和對比度，如圖2紅圈所示，在白天180 lux的光照條件下，競爭器件采集到的圖像過度銳化，且色彩邊界有灰斑；在夜晚微光9.5 lux的光照條件下，競爭器件采集到的圖像過度銳化，且有更多的噪聲。
圖3：ASX34x與競爭器件的成像比較
背照式(BSI)傳感器通常提供較前照式傳感器更高的靈敏度。安森美半導體的120萬像素CMOS圖像傳感器AR0135AT，是符合汽車標準的背照式傳感器，提供出色的微光信噪比、可見光靈敏度和近紅外性能，是支持線性和高動態范圍(120 dBd)模式的單芯片方案，為汽車ADAS和視圖攝像機提供同類最佳性能。
當現有ADAS和視覺應用融合， ASIL將是用于新系統的合規性和適用性的參考點，ASIL B級合規是當前ADAS設計師的目標。安森美半導體推出全球首款支持ASIL B的230萬像素CMOS圖像傳感器AR0231AT。該器件還采用減少LED閃爍 (LFM) 的突破性 技術，為ADAS應用確立了一個新基準。LFM技術消除交通信號燈和汽車LED照明的高頻LED閃爍，令交通信號閱讀算法能于所有光照條件下工作。AR0231AT具有1/2.7英寸(6.82 mm)光學格式和1928(水平) x 1208(垂直)有源像素陣列。它采用最新的3.0微米背照式像素及安森美半導體的DR-Pix™技術，提供雙轉換增益以在所有光照條件下提升性能。它以線性、HDR或LFM模式捕獲圖像，并提供模式間的幀到幀情境切換。AR0231AT提供達4重曝光的HDR，以出色的噪聲性能捕獲超過120 dB的動態范圍，能同步支持多個攝相機，以易于在汽車應用中實現多個傳感器節點，和通過一個簡單的雙線串行接口實現用戶可編程性。它還有多個數據接口，包括MIPI(移動產業處理器接口)、并行和HiSPi(高速串行像素接口)。其它關鍵特性還包括可選自動化或用戶控制的黑電平控制，支持?jǐn)U頻時鐘輸入和提供多色濾波陣列選擇。
此外，安森美半導體還提供先進的圖像協處理器用于總系統方案，如AP0200AT 圖像協處理器經優化用于后視攝像機并提供以太網輸出，集成支持鏡頭畸變校正和魚眼矯正的空間轉換引擎(STE)，和精密的疊加圖形引擎；AP0201AT 圖像協處理器也提供以太網輸出，針對基于以太網的全景倒車攝像；AP0202AT 圖像協處理器針對數字全景倒車攝像，采用24位并行輸出；AP0102AT 圖像協處理器針對100萬像素720p后視攝像，含STE和疊加圖形引擎。這些協處理器都提供符合汽車安全完整性等級(ASIL)A級和B級的功能安全特性。AP020x系列可與現有的圖像傳感器如100萬像素AR0140AT、 AR0132AT 和 AR0136AT及新的200萬像素1080p傳感器AR0230AT結合協調使用。
結語
汽車安裝攝像機可消除傳統車鏡的視線盲區，降低交通事故率，也是迅猛發展的車聯網的基礎，將會逐步在實踐中得到推廣和應用，甚至成為汽車標配。圖像傳感器是其背后功臣。安森美半導體是全球汽車圖像傳感器的表表者，產品和方案陣容遍及各細分領域，包括視覺和ADAS應用，提供高動態范圍、出色的微光靈敏度，和寬溫度范圍的卓越性能，同時針對新興領域如車艙內檢測提供卓越性能的全局快門方案，完全符合AEC-Q100，并配合市場趨勢和客戶需求，持續推動新品開發，向更高分辨率、增加更多接口和符合ASIL的方向發展。
