【導讀】要想掌握觸發器知識必須先掌握RS觸發器，因為RS觸發器就是觸發器中的基礎觸發器，是入門的基本功。是所有功能類觸發器中的基本組成。只有掌握RS觸發器才能打下基礎。本文就介紹了成本低廉的觸發器，供給初期學習的人進行實踐。

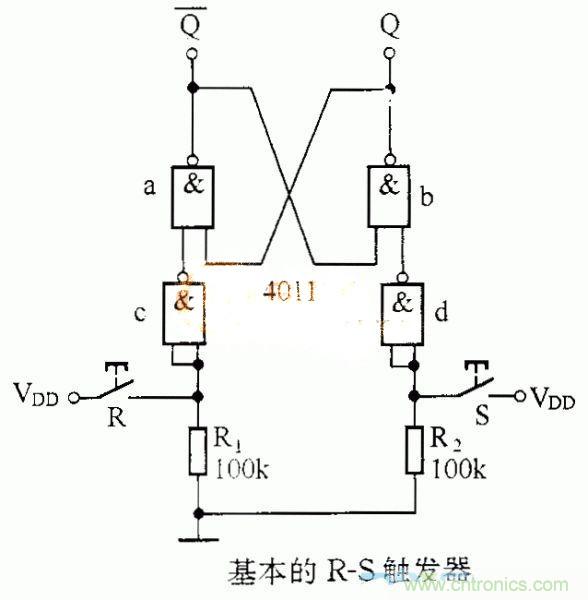

大家都知道，基本觸發器是計數器、分頻器等一系列基本單元電路的基礎。如圖1所示為基本的R-S觸發器，其邏輯功能是：S=1、R=0，Q=1、—Q=0；S=0、R=1，Q=0，—Q=1；R=S=0，Q、—Q保持原來狀態不變；S=R=1，互為約束，不允許使用。圖1中門a、b為觸發器的主體，門c、d只對輸入觸發信號的極性進行變換，不使用門c、d時，如圖所示，即成為“0”觸發有效的R-S觸發器。
圖1
圖2

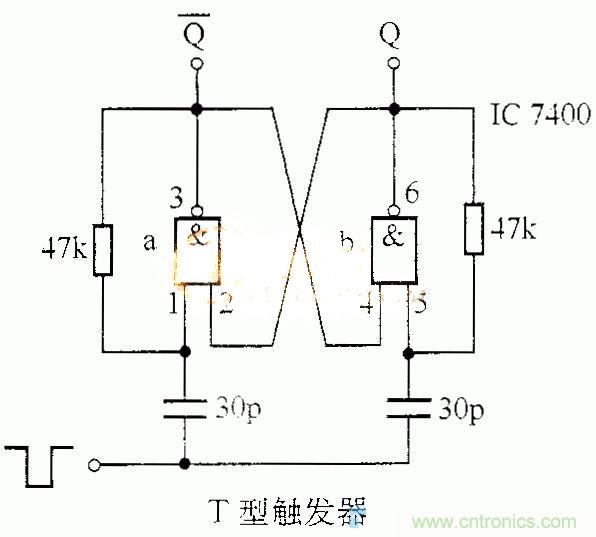

基本R-S觸發器按圖2的方式連接即構成T型觸發器。在穩態時，必定有Q=1，—Q=0或—Q=1，Q=0兩種狀態之一，假如穩態時Q=1，—Q=0，則與非門②⑤⑥腳為“1”，①③④腳為“0”，此時門b被封鎖。在輸入脈沖負跳變的作用下，經30P電容在門a、b①⑤腳產生一負跳變，門a、b的狀態翻轉為Q=0，—Q=1；同時，下一個負脈沖來到時，觸發器狀態再次翻轉為Q=1，—Q=0。因此，該觸發器每當觸發脈沖發出時，輸出狀態就改變一次。該電路輸出端加上繼電器、可控硅驅動電路，就成為輕觸式電子開關。
以上就是基于RS觸發器能夠構成的CD4011，由于結構簡單且較為基礎，非常適合初學者進行研究。感興趣的朋友不妨按照文中的介紹，對RS觸發器進行改造，復習文中知識的同時也能夠增加動手能力。
