【導讀】4年前，隨著《阿凡達》等3D電影的成功熱映，加之電視生產商迫切希望推動之前已更新為高清電視的消費者再次升級其硬件設備，3D電視成了當時最熱門的新型消費電子產品之一。但是，該產業如今在很大程度上已轉移到通過4K超高清電視機來推動消費者升級電視硬件。
3D電視的問題出在其高昂的售價、需佩戴眼鏡觀看及用戶體驗不佳(距離、角度、眼鏡的兼容性等)，以及3D內容欠缺等。
IOGEAR公司的GHDSSW4“3DComplete+”產品解決了3D內容欠缺問題。GHDSSW4具備四端口HDMI切換、圖像增強、倍線以及2D至偽3D內容轉換四種功能。
圖(a) GHDSSW4前視圖
圖(a)為GHDSSW4的前視圖，同時還展示了配套的紅外遙控器。

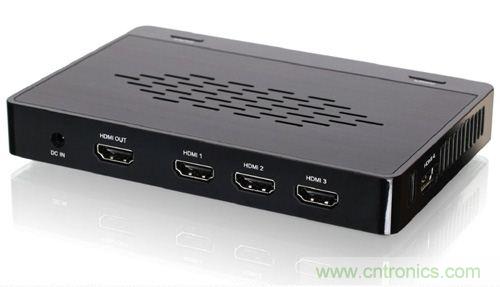

圖(b)為GHDSSW4的后視圖，從中還可看到一邊的第四個HDMI輸入端口。
圖(b) GHDSSW4后視圖
IOGEAR將MSRP定價為199.95美元，但幾周前，我只花了21.99美元就在網上買到了MSRP，甚至還免郵費。這么低廉的價格是不是因為3D電視銷售大幅縮水而導致生產商出清存貨呢？接下來，讓我們分析一下IOGEAR將產品標價為199.95美元時可產生多少單位利潤，以及在以21.99美元出售該產品時是否仍有盈利空間。

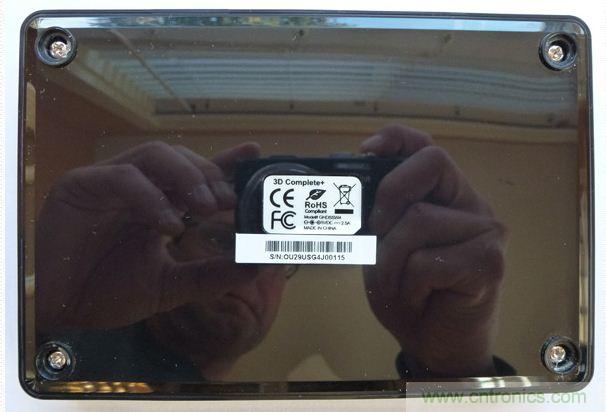

GHDSSW4的光滑黑色塑料表面就像鏡子一樣(圖(c))。取下螺絲，提起底板，就可以看到PCB的背面，除一些混雜的無源元件外，PCB基本上是空的(圖(d))。
圖(c) GHDSSW4 底圖
圖(d) GHDSSW4 PCB背面

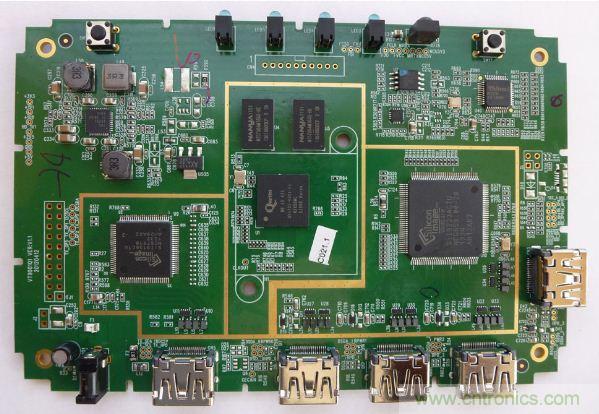

將PCB翻過來(圖(e))，在最頂端可以看到四個“來源選擇”LED指示燈，分別對應各個HDMI輸入端口。LED的左側為來源選擇開關；LED的右側是紅外接收模塊，然后是電源開關。德州儀器TPS65251電源管理單元(40引腳VQFN封裝)及相關電路并不在電源開關附近，而是位于來源選擇開關的正下方。
圖(e) GHDSSW4 PCB板
那電源開關下方是什么呢？那個特別的48引腳LQFP器件是偉詮WT6573F觸摸設備控制器。也許很明顯，GHDSW4中并沒有使用該IC的“觸摸”功能；同樣，其“USB全速/低速設備控制器”支持功能也未得到利用。我懷疑，IOGEAR僅把它當作系統控制器，使用了其Turbo8052 CPU內核(及其16KB嵌入式閃存和512 BRAM)以及其他的集成I/O端口和外設。產品說明中提及了這種靈活性：“當USB相關電路和V33調壓器被禁用時，WT6573F可用于電池供電(VBAT≤3.6V)的便攜式應用。”
在WT6573F左側可看到一個8引腳SOP封裝的Macronix MX25L3206E3 2Mb串行閃存。該閃存及其左下方的兩個Nanya NT5TU64M 16GG-BE 1Gb(x16)DDR2 SDRAM構成了對Quartics QV1751-4001-ES VLIW視頻處理器(系統的處理“中心”)的存儲器支持。位于PCB中心的QV1751-4001-ES用于處理GHDSSW4的升檔、2D-3D轉換和其他視頻增強算法。位于其右側的Silicon Image SiI9233ACTU四端口HDMI接收器為其饋入信號，而其輸出則饋入至位于其左下方的Silicon Image SiI9136CTU HDMI發送器。
最后，在PCB底端(從左到右)可見電源輸出插孔、HDMI輸出端口及四個HDMI輸入連接器。
