隨著科技的發展，數字電路在電源設計領域的地位越加重要，數字電源當中的觸發器也成為了人們關注的重點，在觸發器的學習過程中，電壓波形圖是其中的重點難點，本篇文章就將對rs觸發器的電壓波形圖進行分析。
圖1rs觸發器狀態轉換圖

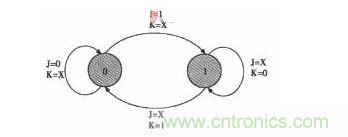

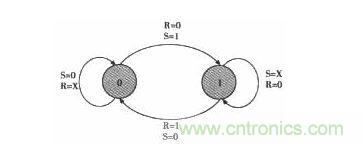

RS觸發器的狀態轉換圖如圖l所示。JK觸發器的狀態轉換圖如圖2所示。
圖2JK觸發器的狀態轉換圖
觸發器電路分析
RS觸發器的特性由特性表和狀態轉換圖可知，當S=R=1時，其狀態均為不定態，而不同電路結構的觸發器，其動作特點是有區分的。
基本RS觸發器

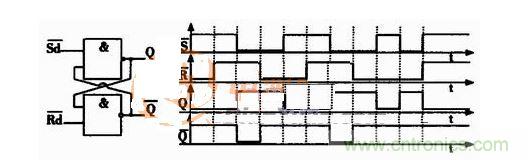

基本RS觸發器的電路圖及電壓波形圖如圖3所示。
3基本rs觸發器的電路圖及電壓波形圖
根據對基本RS觸發器電路的分析得知：當SD=RD=0時，Q、均為高電平，一且SD、RD同時變為高電平，Q、輸出為O，1（或1，0）無法確定。也就是說當SD=RD=0時，Q和輸出端的狀態是確定的，即為1，狀態不定是指當SD、RD同時從0變成1后，Q、輸出端的狀態不確定（Q=1，=0，還是Q=0，=1，不能確定）。
[page]
同步RS觸發器

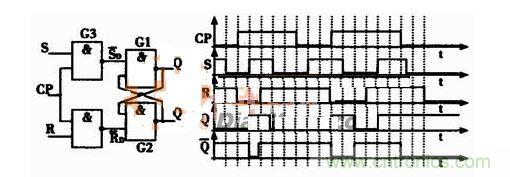

同步RS觸發器的電路圖及電壓波形圖如圖4所示。
圖4同步rs觸發器的電路圖及電壓波形圖
根據對同步RS觸發器電路的分析得知：CP=0時，S=X，R=X，Q、輸出端保持不變；CP=1時，其工作情況同基本RS觸發器一樣（設Q初態為0）。
CP=1期間，S=R=1，Q和輸出同時為高電平1，一旦CP從高電平變為低電平，Q、輸出端的狀態同樣是不定的（即可能Q=0，=1，也可能Q=1，=0）。其輸出狀態是隨機的，無法確定。主從結構RS觸發器

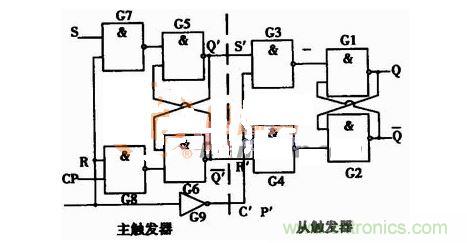

主從結構RS觸發器的電路圖如圖5所示，由主觸發器和從觸發器組成。
圖5主從結構rs觸發器的電路圖

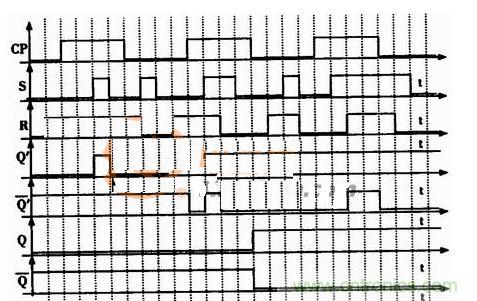

主、從觸發器分別由兩個同步RS觸發器組成。根據對主從型RS觸發器電路的分新，畫出其相應的電壓波形圖，主從結構RS觸發器的電壓波形圖如圖6所示（設初態為0）。
圖6主從結構rs觸發器的電壓波形圖
CP=1時，主觸發器觸發工作，從觸發器的Q、輸出端保持不變；CP=O時，從觸發器觸發工作，主觸發器的Q’、輸出端保持不變。輸出端輸出狀態的變化發生在CP信號的下降沿，但卻是受到CP=1期間R、S輸入信號的影響。圖4中的脈沖3，CP=1，S=R=1時，Q’=1，且持續到CP下降沿時刻，則Q’=0，=1，還是Q''=1，=0不確定。所以當CP下降沿時刻一到從觸發器Q端輸出高電平還是低電平無法確定，其狀態不定，并不是指Q、同時輸出高電平，和基本RS、同步RS觸發器的理解不同。
通過對電路的分析總結出主從型RS觸發器Q端電壓波形變化的描述方法。
從觸發器是按照CP下降沿時刻到這一時刻主觸發器輸出端Q''、的信號觸發工作。即Q’=1，=0，則Q=1，=0；Q''=0=1，則Q=0=1。所以不需要對CP=1期間，主觸發器Q’、的信號全部分析出來。可以在每個CP脈沖下降沿到來這一刻往前去確定Q’，一旦明確知道Q''的信號，就不需要知道前面Q''的信號，即知道CP下降沿這一時刻的Q’的信號，則CP下降沿時刻一到，從觸發器的輸出也明確了。
圖4中脈沖1下降沿t2時刻到，如何判斷Q端的信號？由于t1-t2期間S=O，R=1，主觸發器量0，即Q’=0=1，所以t2時刻一到，Q=Q’=0=1，不需要對t1之前的信號再進行詳細分析。
同理脈沖2下降沿t5時刻到，由于t4-t5期間，S=R=O。主觸發器處于保持狀態，而Q’保持什么狀態不清楚，再看t3-t4期間，S=1，R=0，主觸發器置1，使Q’=1=0，由此可知t4-t5期間主觸發器保持1狀態，所以在t5時刻一到Q=Q’=1=0。
