【導讀】芯片設計中幾個重要的指標總是讓設計工程師自以為是的想到各種折中的方法，實則不然。在實際電路設計中，不要僅僅考慮功能實現，需要多想想是否有更好的解決方案，讓面積，速度，功耗表現更佳才是上策。當然這也是優秀的工程師和平庸的工程師設計出來的產品會有巨大的差異。
在芯片設計中，大家通常都會注意到幾個重要的指標：
速度：電路可以跑多少MHz的時鐘頻率，一般來說，速度越快，能處理的數據量就越多，性能越好。
面積：電路的物理實現需要占用硅片的面積，占用的面積越小，成本越低。
功耗：電路工作所消耗的能量，功耗越低，芯片越省電，發熱量 也越低，能耗低，環保。
書本上說，速度、面積、功耗是互相牽制的，在相同的制造工藝（制程）條件下，一般來說，速度越快，晶體管尺寸越大，面積就越大，功耗也越高。
為了降低功耗，可以降低芯片的工作速度，讓時鐘的跳變頻率變慢。
為了降低成本，減小芯片面積，可以采用面積比較小(W比較小)的晶體管，由于電流和W成正比，因此面積減小，速度會變慢。（為了即減小面積，同時提高速度，則必須讓L變小，也就是提升制程，65nm換成45nm，45nm換成28nm等等）
為了提高速度，我們需要加大充電電流，加大電流，必然導致功耗增加。（為了不增加電流而提高速度，必須減少電容，或者降低充電電壓，這兩個動作也是靠工藝水平的提升來實現，比如45nm換成28nm工藝）
請大家注意，上面的速度、面積、功耗的折中和互相牽制是建立在相同制程，相同的IP Vendor，以及相同的電路條件下。我想要提醒的是，如果不滿足這3個條件，這3個因素可能不是折中的關系，有可能會出現速度慢，面積大，功耗也高的情況。說明如下：
1 ）在相同的工藝制程，相同的IP Vendor(包括相同的標準單元)條件下，同一個功能，不同的電路實現方案，有可能會出現方案A比方案B面積大，速度慢，功耗高。舉例說明：
實現一個6分頻電路:

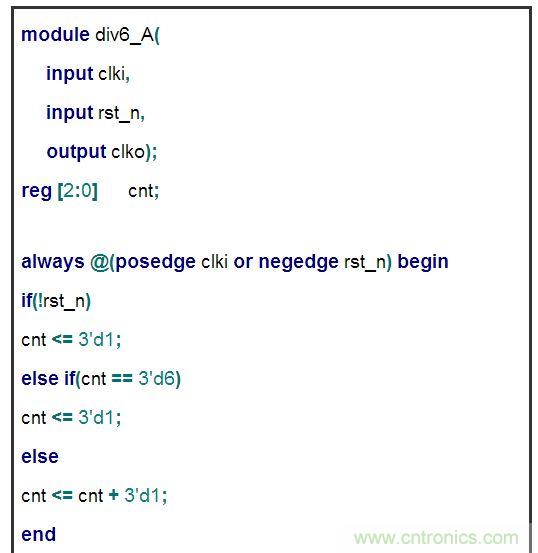

方案A：

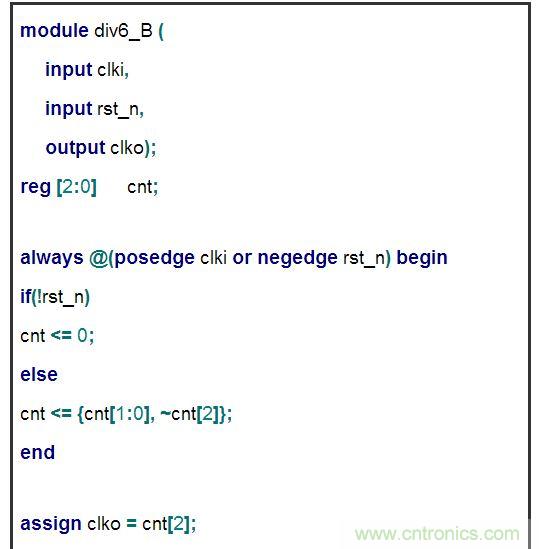

方案B：
上面的電路，功能一模一樣，都實現了時鐘6分頻。方案A的使用了加法， 方案B采用了循環移位。很明顯，
# 加法比移位的邏輯電路多，方案A的面積比方案B大；
# 加法需要的邏輯路徑長，因此方案A的最快工作頻率低于方案B
# 方案B邏輯少，數據變化產生的節點電壓變化少，并且，方案B類似格雷碼，觸發器的跳變次數也比方案A要少，因此方案B的功耗小。
綜上所述，方案A比方案B，面積大，速度慢，功耗高。徹底的完敗。
因此，在實際電路設計中，不要僅僅考慮功能實現，需要多想想是否有更好的解決方案，讓面積，速度，功耗表現更佳；優秀的工程師和平庸的工程師設計出來的產品會有巨大的差異，競爭力體現在人才的智慧上，聰明的大腦在芯片設計中至關重要。我們每個設計工程師都要力爭成為智慧的工程師。
2）同樣的數字電路，選擇不同的標準單元庫，有可能會出現標準單元庫A的實現， 比標準單元庫B的實現面積大，功耗大，速度也慢?？梢詤⒖忌厦娴慕忉專驗椴煌臉藴蕟卧獛焓遣煌娜嗽O計出來的，也有聰明和平庸之分。即使同一個 Vendor的不同標準單元庫，也可能會發現新的改進庫比原來的面積，速度，功耗都要優。模擬IP也如此，不同的Vendor有差異。 由于IP 庫的差異，對設計工程師提出了更多要求，要求芯片設計者能夠甄別比較優秀的IP，從而提升產品的整體競爭力。IP如果選擇了比較平庸的，將來產品的競爭力 就會大打折扣。
