【導讀】本文向各位讀者介紹一下二極管符號及其含義。

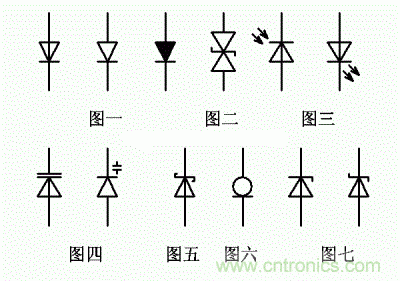

二極管符號及含義
圖一普通二極管，第一個是國內標準的畫法;
圖二雙向瞬變抑制二極管;
圖三分別是光敏或光電二極管，發光二極管;
圖四為變?nèi)荻O管;
圖五是肖特基二極管;
圖六是恒流二極管;
圖七是穩壓二極管;
