中心議題：
- 介紹檢測PIR傳感器所產生脈沖的電路
- 分析丟失脈沖檢測器
解決方案：
- 用丟失脈沖檢測器檢測PIR脈沖
- 三端雙向可控硅控制的ac開關電路為PIR供電提供非穩壓
無源紅外光控控制器

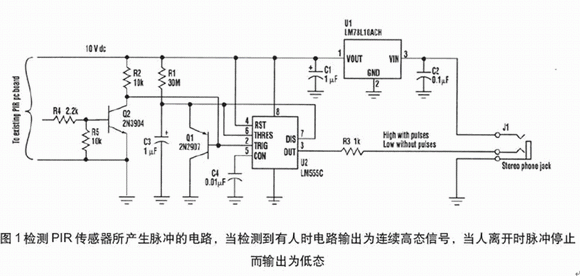

控制無源紅外(PIR)報警傳感器的電路示于圖1。原來的概念是當有人進入房間時便開啟光，而在所檢測的區域內無人時光便關閉。
在該應用中，PIR傳感器每12秒取樣所檢測區域。當檢測到區域內有人時，便使LED閃光。12秒鐘之后，若仍然檢測到有人，再次使LED閃光。電路由9V電池供電。
用PIR傳感器上的觸發器或鎖存電路提供光開啟和保持電路，但是在所檢測區域騰空時就不能提供光關閉的簡易方法。因此，此電路用丟失脈沖檢測器來檢測PIR脈沖。
通常，當所檢測區域無人時，無脈沖被檢測，而輸出為低態。當檢測到脈沖時，輸出變高態。電源(12~14Vdc)通過立體聲電話插口(與輸出信號一道)供電，然后穩壓到+10V。此電路放置在PIR傳感器內，電話插口放在機盒的下部。電阻器R4連接PIR LED驅動器。地和+10V連接到PIR中的適當位置。
丟失脈沖檢測器是一個“555”電路。設置555IC(U2)做為單觸發多諧振蕩器。設置555定時器導通時間剛好大于輸入脈沖率，在本實例中為15秒左右。只要在定時結束前有脈沖到達，則定時器將被觸發并開始1個新的時間時序。因此，只要在所檢測區域有人存在，輸出將保持高態。若觸發脈沖不能按時(小于15秒)到達，則555將定時終止并復位其輸出，關閉光。失去脈沖指明在所檢測區域內沒有檢測到人。
圖2示出三端雙向可控硅控制的ac開關，此電路也為PIR供電提供非穩壓12~14Vdc。通過匹配的電話插口由來自圖1電路的輸出脈沖驅動三端雙向可控硅開關。用標準立體聲音頻纜線連接兩個電路。
在用該裝置時，把改進的PIR傳感器放置在方便的地方并連接立體聲纜線。把開關盒放置在靠近墻上插座的地方并連接立體聲纜線。然后連接燈或裝置到凹形ac連接器。開關S1接通該裝置。
