【導讀】目前大功率藍牙音箱常用的功放芯片以TPA3116/TPA3221/TPA3251系列為主、國產的中大功率D類功放芯片還比較少見。深圳市永阜康科技有限公司一直致力于國產D類功放芯片的推廣，現在力推國產2x130W雙聲道D類功放芯片-CS8759，為廣大音箱廠家提供更具性價比的國產替換解決方案。
CS8759產品概述
CS8759E是-款2X130W立體聲D類音頻功率放大器，這款器件在頂層設計了散熱焊盤，焊盤上連接散熱器后可以達到輸出2x1300W的連續(xù)功率.在32V的電源電壓下可以驅動低至3Ω的負載，單聲道可輸出310W連續(xù)功率。
CS8759E具備先進的EMI抑制技術，它采用表面貼裝技術，只需少量的外圍器件，便使系統具備高質量的音頻輸出功率。
CS8759E內置了過流保護,短路保護和過熱保護,有效的保護芯片在異常的工作條件下不被損壞。
CS8759E最高可達92%以上的效率，55V以上的耐壓設計為芯片提供了超高的可靠性，可以有限的降低生產過程中的不良比例。
CS8759E提供了特殊的EQB28封裝形式供客戶選擇，合適的封裝尺寸為客戶安裝散熱器件提供了最大的方便，其額定的工作溫度范圍為-40℃至85℃。
采用EQB-28封裝。
特性
輸出功率（THD+N=1%）
VDD = 24V@RL = 4Ω 2x60W
VDD = 32V@RL = 4Ω 2x130W
輸出功率（PBTL模式，THD+N=10%）
VDD = 24V@RL = 4Ω 66W
VDD = 32V@RL = 3Ω 150W
寬電源電壓范圍：8V-33V
高可靠性設計：45V耐壓設計
CS8759應用信息

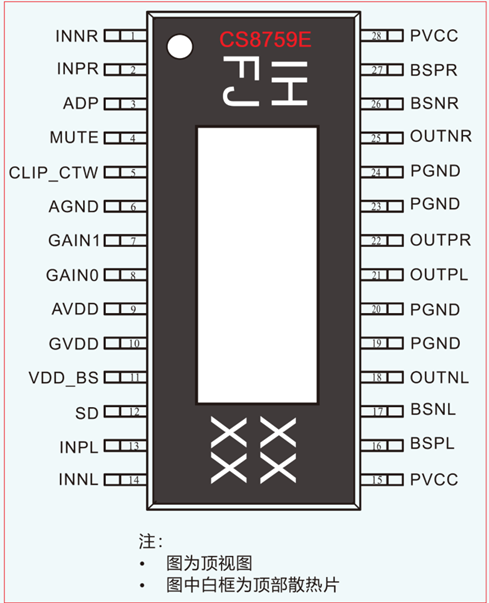

1.CS8759腳位定義圖

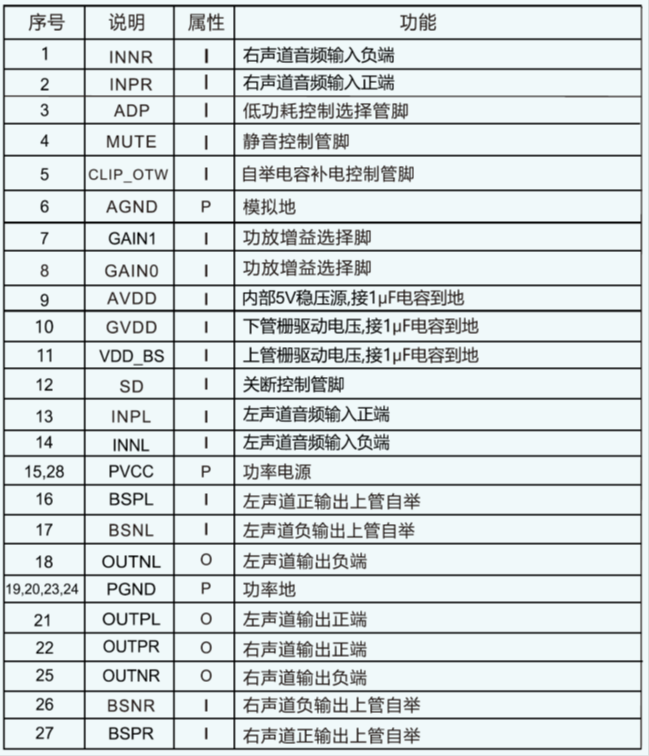

2.CS8759管腳說明

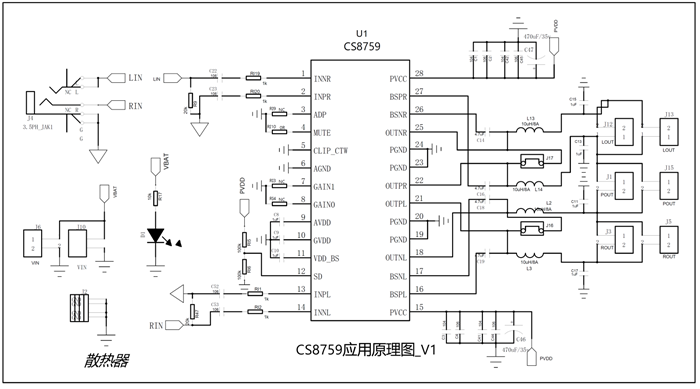

3.CS8759 DEMO 應用示意圖

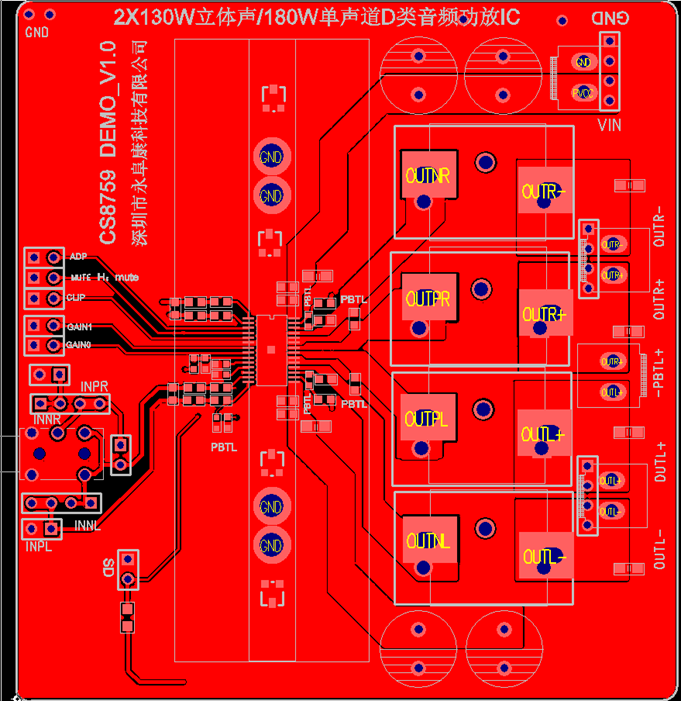

4.CS8759 DEMO板PCB頂層設計圖

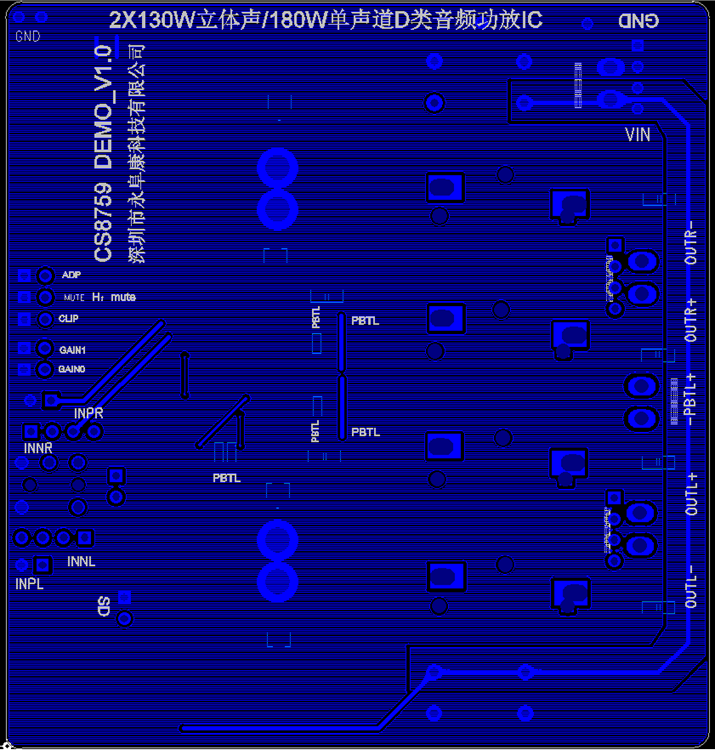

5.CS8759 DEMO板PCB底層設計圖

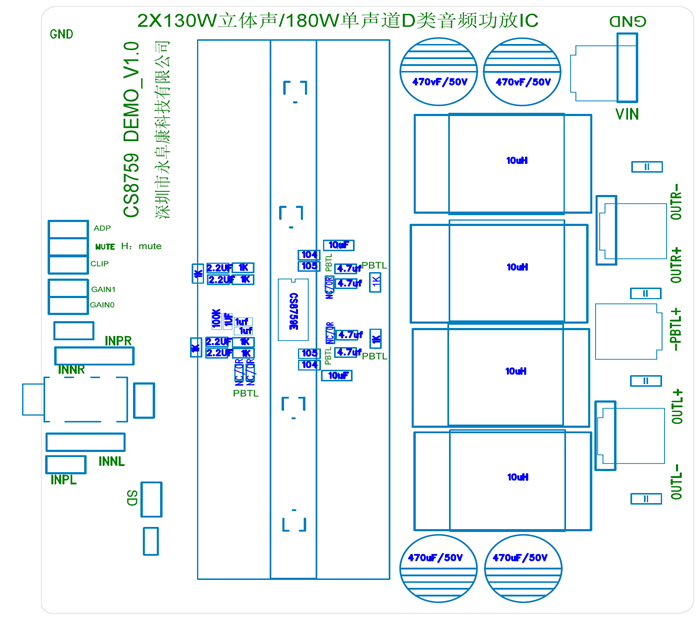

6.CS8759 DEMO板貼片圖
7.CS8759 DEMO板物料清單

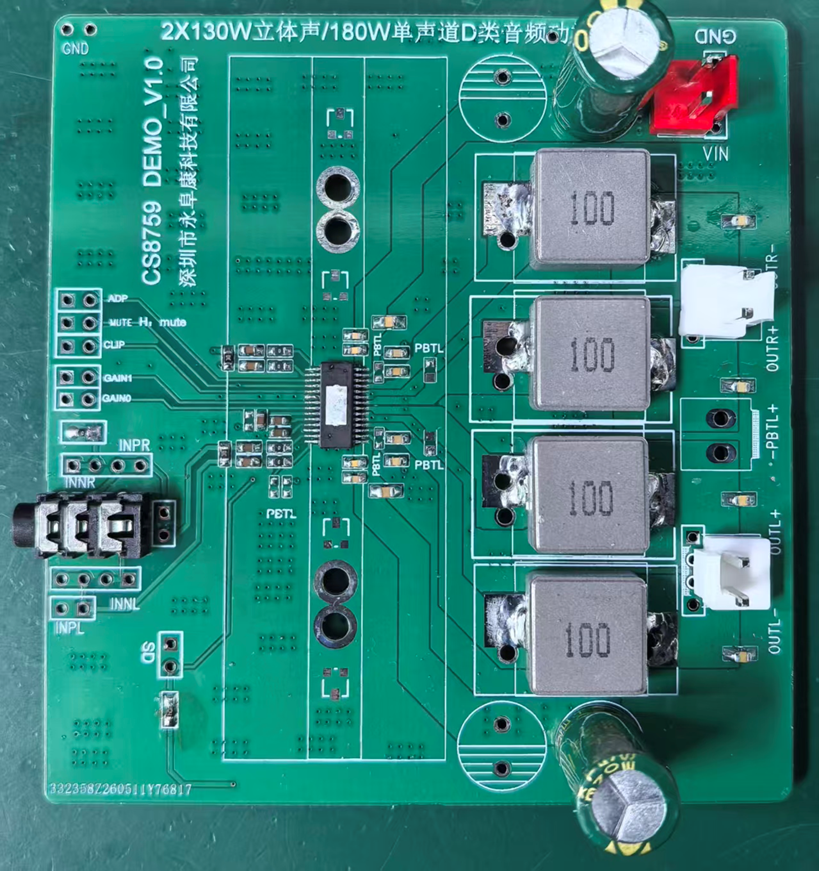

8.CS8759 DEMO板實物圖
