【導讀】這里發揮作用的機制和風險是不需要的能量以電容 (dv/dt) 和電感 (di/dt) 耦合到系統的其他部分，或者更糟的是，以輻射和傳導發射的形式耦合到系統之外。
隱藏的 PCB 布局威脅——PCB 耦合
與 SMPS 相關的 EMC 原則通常要求設計人員密切注意 SMPS 布局中的兩個耦合因素，如圖 1 所示：
具有高 dv/dt 的電壓開關節點
“熱電流回路”，其中包含子系統中的 di/dt

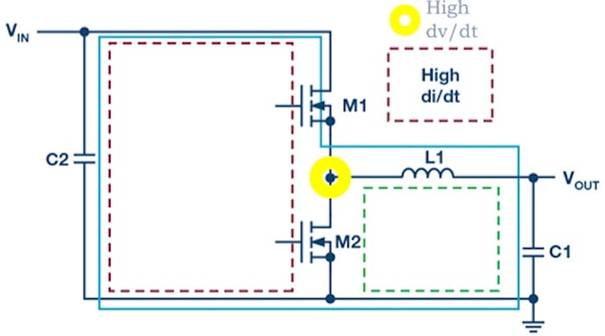

圖 1.顯示降壓轉換器 di/dt 和 dv/dt 位置的示意圖。圖片（修改后）由Analog Devices提供
這里發揮作用的機制和風險是不需要的能量以電容 (dv/dt) 和電感 (di/dt) 耦合到系統的其他部分，或者更糟的是，以輻射和傳導發射的形式耦合到系統之外。
PCB 設計后期制作審查
深入研究該項目，我們將檢查LM22678 5A 轉換器（圖 2）的 PCB 布局，其中V輸入為 12 V（未顯示），V輸出為 5 V。這是一個非同步降壓轉換器，使用用于其低側開關元件的 B130L-13-F 肖特基二極管（是的，在您檢查之前 - 系統消耗的電流小于二極管的 1 A 額定值！ ）。

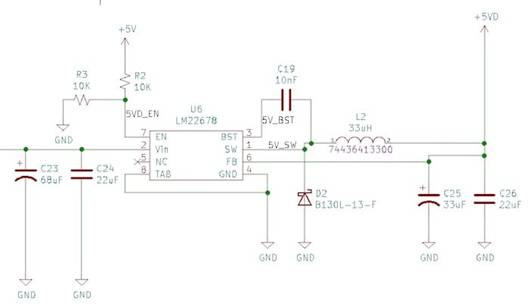

圖 2.非同步 LM22678 降壓轉換器 12 V 至 5 V 的原理圖。
限度地減少電容和電感耦合通常并不復雜，但很容易被忽視，從而導致排放測試失敗和上市延遲。在下面的圖 3 中，我們看到了用于非同步降壓穩壓器的 TO-263 封裝布局，其中標識了電壓節點（紅色輪廓）和熱電流環路（黃色輪廓）。
圖 3.具有低側功率二極管的非同步降壓穩壓器設計。
為清楚起見，電路板上的銅填充已被隱藏。總的來說，這種設計存在三個明顯的問題：
高 di/dt 環路比需要的大得多
沒有過孔連接 C IN 或 C OUT的 GND 節點（它們被地面澆注覆蓋）
交換節點可以更小
這些設計選擇的終效果意味著電流環路沒有得到很好的控制，并且由于平面之間沒有過孔，電流沒有明確的路徑返回源頭。
對于 EMC——（電氣）沉默是金
應用從 Hubing 博士的討論中收集的原則，可以在下面的圖 4 中看到改進后的布局。它具有優化的電壓節點、更小的熱環路以及通過訪問每個無源組件的第 2 層參考平面。此外，初級 C OUT電容器也相對于原始設計旋轉了 90 度，從而降低了輸出軌上的噪聲風險。
圖 4.改進后的布局考慮了耦合機制。
通過在開關引腳和電感器之間移動低側二極管，我們可以更好地限制由高 dv/dt 耦合效應產生的潛在串擾噪聲。此外，通過減小熱回路幾何形狀，高 di/dt 磁場耦合的影響會降低。
盡管這些變化很小，但它們不需要額外的電路板空間或改組其他子系統。然而，通過將電流環路減少約 50% 并優化電壓節點，無疑提高了系統合規性。
當您設計符合CISPR EMC 標準的商業產品時，每個 dBμV 都很重要，設計階段的微小變化可能意味著成功發布或錯過市場窗口之間的差異。
