二、RFID無線射頻識別技術基本介紹
無線射頻識別技術（Radio Frequency Idenfication，RFID）是一種非接觸的自動識別技術，其基本原理是利用射頻信號和空間耦合（電感或電磁耦合）或雷達反射的傳輸特性，實現對被識別物體的自動識別。
RFID系統至少包含電子標簽和閱讀器兩部分。電子標簽是射頻識別系統的數據載體，電子標簽由標簽天線和標簽專用芯片組成。依據電子標簽供電方式的不同，電子標簽可以分為有源電子標簽(Active tag)、無源電子標簽(Passive tag)和半無源電子標簽(Semi—passive tag)。有源電子標簽內裝有電池，無源射頻標簽沒有內裝電池，半無源電子標簽(Semi—passive tag)部分依靠電池工作。
電子標簽依據頻率的不同可分為低頻電子標簽、高頻電子標簽、超高頻電子標簽和微波電子標簽。依據封裝形式的不同可分為信用卡標簽、線形標簽、紙狀標簽、玻璃管標簽、圓形標簽及特殊用途的異形標簽等。
RFID閱讀器（讀寫器）通過天線與RFID電子標簽進行無線通信，可以實現對標簽識別碼和內存數據的讀出或?qū)懭氩僮鳌５湫偷拈喿x器包含有高頻模塊(發送器和接收器)、控制單元以及閱讀器天線。
三、RFID選型及基本電路框架
RFID 作為一項專業度較高的技術，在一些公司，可能還會專門招聘專業的 RFID 工程師。本篇闡述的涉及到的只是基本選型設計、電路框架，關于 RFID 天線調試、低功耗檢卡調試等。
NFC(Near Field Communication)芯片選型：
主要考量點：
芯片支持的協議、是否支持低功耗檢卡、是否能過金融認證、芯片價格
芯片支持協議：
ISO14443A/B、ISO15693、 ISO18092 和 ISO21481 等。
ISO14443A 卡：Mifare 系列、 Ultralight 系列、 Plus 系列、 CPU 卡系列等。
ISO14443B 卡：身份證、 SR176、 SRI512 等。
ISO15693：NXP 的 ICODE 系列、 TI 的 Tag_it HF-I、 ST LRI 等。
ISO18092：包括讀卡模式、卡模式、點對點通信模式。
ISO21481：在 ISO18092 基礎上兼容 ISO15693 協議。
LPCD 功能：芯片低功耗檢測卡片功能。沒有卡片靠近時，芯片處于低功耗狀態， 僅需 10uA 電流，就能完成卡片偵測， 當卡片靠近時，芯片偵測到卡片，喚醒單片機讀卡。
金融認證：PBOC2.0/3.0 標準、 EMV 標準
電路架構：
NFC 芯片外部電路通常由以下幾個部分組成：供電電路、通信接口電路、天線電路、振蕩電路；
供電電路：主要包括模擬電源 AVDD、數字電源 DVDD、發射器電源 TVDD、引腳電源 PVDD、測試引腳電源 PVDD2；
a. 如果需要提高發射功率可提高 TVDD 的電壓，例如 5V 供電的 TVDD 形成的發射功率會比 3V 的要強；
b. 芯片的供電電流通常在幾十到幾百 mA，主要的能量消耗在發射器的電路上。例如 FM175xx 的天線發射電流在 100mA，RC663 則可以達 250mA，因此選擇供電芯片、電感器件時，需要注意留足余量；
c. 讀卡芯片天線 13.56MHz 的正弦波信號會干擾電源，為減少傳導干擾，可以在電源端加π型濾波器，但為減少電路設計冗余度，一般情況下不添加。
通信接口：
通常都支持 SPI/I2C/UART，一般通過外部引腳配置選擇，為方便升級，可做兼容設計；
天線設計：

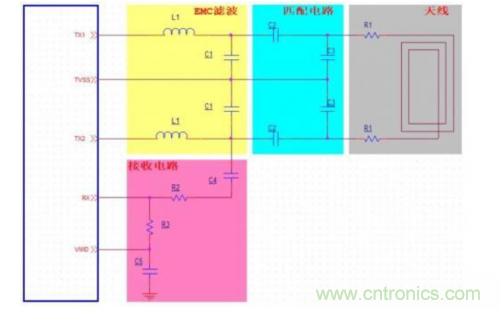

天線電路主要由 4 部分組成：EMC 濾波、匹配電路、天線、接收電路。以 FM17550 為例，如下：
濾波電路：
由 L1、C1 組成的低通濾波器用于濾除 13.56MHz 的衍生諧波，該濾波器截止頻率應設計在 14MHz 以上。L1 電感不可靠近擺放，以免互相干擾(互感效應)。濾波電路元件匹配公式：f=1/(2π√LC)
匹配電路：
用于調節發射負載和諧振頻率。射頻電路功率受芯片內阻和外阻抗影響，當芯片內阻和外阻抗一致時，發射功率效率最高。C2 是負載電容，天線感量越大，C2 取值越小。C3 是諧振電容，取值和天線電感量直接相關，使得諧振頻率在 13.56MHz。
接收電路：
C4 濾除直流信號，R2 和 R3 組成分壓電路，使得 RX 接收端正弦波信號幅度在 1.5-3V 之間。
天線：
由 R1 電阻(通常是 1ohm 或 0ohm)和印制 PCB 組成。
天線越大，讀卡距離越遠，當天線面積達到 5cm x 5cm 以后，再增大天線，讀卡距離沒有明顯提升。
天線線寬建議選擇 0.5mm - 1mm。天線大于 5cm x 5cm 不能多于 3 圈，小于 3cm x 3cm 不能小于 4 圈
為減小 EMC 輻射干擾，需要將 PCB 走線轉角處畫成圓弧。
天線區域內和天線邊緣禁止將信號、電源、地線畫成圈或者半圓，天線圈內不可有大面積金屬物體、金屬鍍膜，避免引起磁場渦流效應造成能力嚴重損耗。
天線 PCB 繞線方式是相對的，不是同向。
天線電路設計元件的精度應控制在 2%以內，否則容易導致天線諧振頻點偏差，導致讀卡性能嚴重下降，產品一致性難以保證

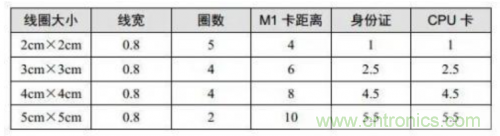

天線大小和讀卡距離關系
