【導讀】所有作為開關模式電源的電源轉換器都會引起干擾。這種干擾主要是由開關頻率和開關轉換的高頻率引起的。在開關穩壓器環境中，有三條干擾傳輸路徑：輻射發射、以及開關穩壓器輸出側和輸入側上的傳導發射。
所有作為開關模式電源的電源轉換器都會引起干擾。這種干擾主要是由開關頻率和開關轉換的高頻率引起的。在開關穩壓器環境中，有三條干擾傳輸路徑：輻射發射、以及開關穩壓器輸出側和輸入側上的傳導發射。
輻射發射在很大程度上取決于寄生元件，并可通過優化的電路板布局降低。有種高度創新的方法是采用 Analog Devices 的開關穩壓器，可使輻射發射降低達 40 dB (即 10,000 倍)，此類穩壓器的運行依據是“silent switcher”原理。這里，脈沖輸入電流是非常對稱的，因此產生的電場在很大程度上相互抵消。
傳導發射可借助濾波器來降低。然而，有幾件事情是必需考慮的。不僅濾波器需要進行優化以降低特定頻率范圍內的噪聲，而且它還影響著整個電源的穩定性。開關穩壓器具有一定的輸入阻抗 ZIN。它必須高于輸入濾波器的輸出阻抗 ZOF。圖 1 的框圖顯示了這兩種阻抗。

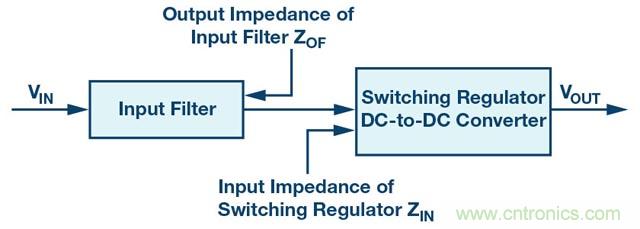

圖 1.使用一個輸入濾波器來降低傳導發射。
在濾波器設計中必須考慮這兩種阻抗。為了簡化設計工作，LTpowerCAD® 增加了一項新功能，LTpowerCAD 是 Analog Devices 提供的一款開關穩壓器計算工具。LTpowerCAD 可從 Analog Devices 網站免費下載，近十年來一直被認為是一款實用的開關穩壓器設計工具。該工具最新增添的功能是“濾波器設計”。與線路電壓密切相關的關鍵共模噪聲并不是非常依賴寄生效應，因此能夠可靠地計算，并且計算結果可很好地反映實際情況。

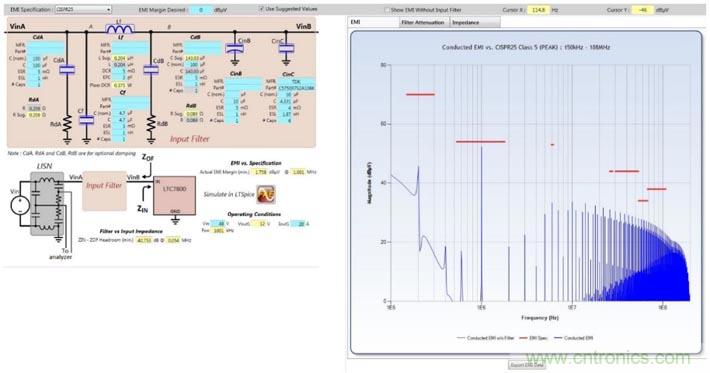

圖 2 顯示了采用 LTpowerCAD 完成的開關穩壓器計算 (在輸入側上布設一個優化濾波器的情況下)。
如前文所述，不僅需要實現低于特定 EMI 規格等級的發射水平，而且，構成開關穩壓器和濾波器的整體電路穩定性也很重要。為此，必須使圖 1 所示的阻抗匹配。濾波器的輸出阻抗 ZOF (阻抗輸出濾波器) 必須低于濾波器的輸入阻抗 ZIN (阻抗輸入電源)。為確保這一點，LTpowerCAD 在圖 3 所示的簡圖中提供了這種計算和表示。
圖 3.檢查各自的阻抗 ZIN 和 ZOF 以避免發生振蕩。
以前，有可用于開關穩壓器設計的計算工具和仿真工具。還可以使用 LTpowerCAD 等計算工具來計算適當的濾波器，這種新方式非常適合最大限度降低開關模式電源中的傳導發射。
（來源：Analog Devices 公司，作者：Frederik Dostal ）
