【導讀】隨著以4G和5G為代表的蜂窩無線通信技術的在全球的普及和推進，以及各種專業領域的通信技術的蓬勃發展，彌漫在空間中的各種制式各種頻段的無線信號越來越多，例如衛星通信系統，微波中繼通信，公共安全對講通訊系統，鐵路控制和通訊系統，廣播電視，智能電網，無線局域網，以及軍用的雷達和電子戰系統。
各種各樣的無線通信，在同一個空間同時部署，雖然可以通過頻段劃分，時間劃分，甚至編碼劃分的方式相互阻隔，但還是會由于器件損壞，設計的瑕疵等原因造成相互干擾。
實際干擾的例子1
不同的通信應用之間干擾

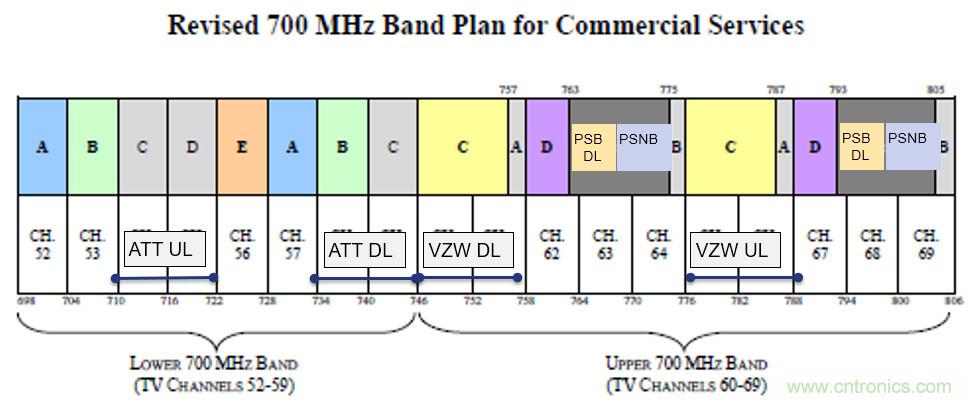

上圖所示的是用于美國的695 ~ 806 MHz的頻率分配情況，可以看到頻段的劃分非常擁擠。在110MHz的頻率范圍內，劃分了18個頻段，用于多個通信應用。
“ATT UL”，“ATT DL ”，“VZW UP”，”VZW DL“ 分別指美國電信運營商AT&T的LTE上行和下行信道，以及Verizon的上行和下行信道。可以看到ATT DL 和VZW DL的使用頻段非常接近，很容易造成相互干擾。PSB（公共安全寬帶）和PSNB（窄帶）的頻段也是相鄰使用，容易干擾。同時美國有線電視的頻道52到69也工作在這個頻率范圍，雖然是有線電視線路，在出現線路損壞的情況下，輻射出來的信號也會干擾到對應頻段的LTE信道。
實際案例

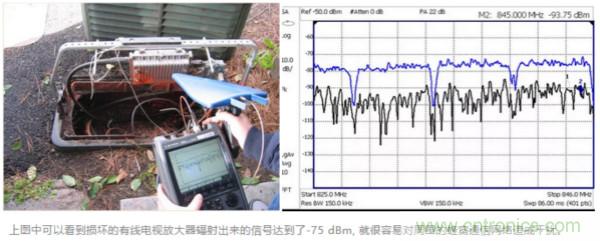

上圖中可以看到損壞的有線電視放大器輻射出來的信號達到了-75 dBm, 就很容易對周圍的蜂窩通信網絡造成干擾。
實際干擾的例子2
同一通信系統內部干擾

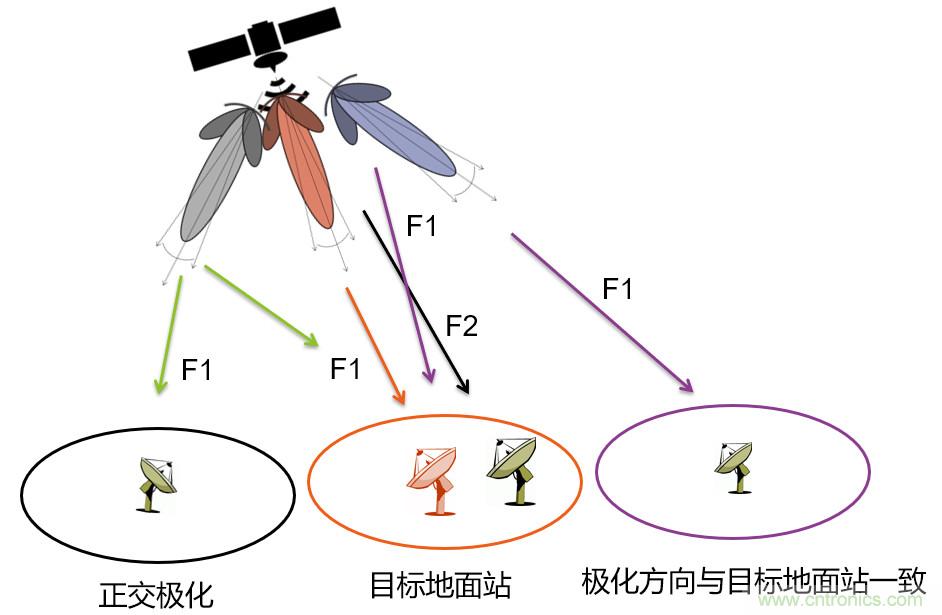

在同樣一衛星通信系統中，紫色的F1信號，對于極化方向一致的非目標地面站會構成同頻干擾。黑色的F2信號會對目標地面站，構成鄰道干擾。綠色的F1會構成交叉極化干擾。
干擾類型分析
干擾類型---同頻干擾
>>> 同頻干擾
● 摸擬信號：信號在同一頻點
● 數字信號：在同一頻點，時隙相對同步
>>> 對系統的影響：信噪比惡化
>>> 解決方案：
● 網絡內部方案：重新調整頻率復用，基站頻率重新配置，天線傾斜角調整。
● 外部干擾：關閉發射機，或降低發射功率以便干擾源定位
干擾類型---鄰道干擾
>>> 鄰道干擾
● 摸擬信號：射頻信道太靠近，濾波器無法鄰道信號的雜散能量
● 數字信號：鄰頻， 時域相對同步
>>> 對系統的影響：信噪比下降
>>> 解決方案：
● 網絡內部方案：重新調整頻率復用，基站頻率重新配置，天線傾斜角調整。
● 外部干擾：使用頻譜分析儀對干擾源定位，加濾波器，以及頻率協調
基于FieldFox的高達50GHz的實時頻譜分析儀（RTSA）
應用實時頻譜分析儀來應對新的干擾測試的挑戰，可以用于辨別一些傳統頻譜儀難以測試的信號：
● 間歇射頻信號
● 低功率間歇信號
● 多個信號隱蔽在同頻寬帶大信號內
● 脈沖信號
● 無線網絡優化
實時頻譜分析應用
對4G LTE下行信道干擾：藏在寬帶信號里的窄帶信號

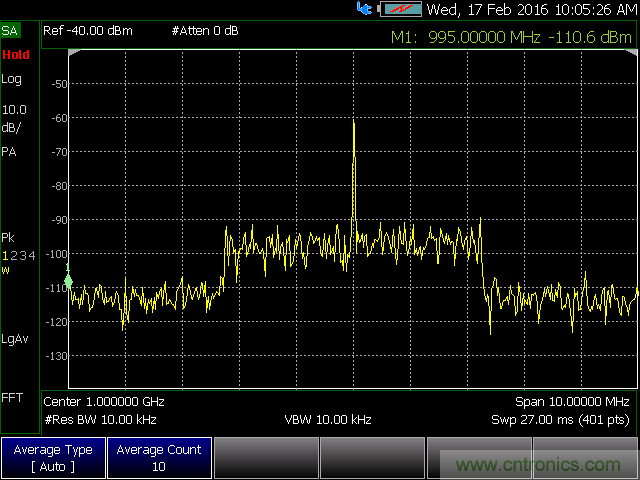

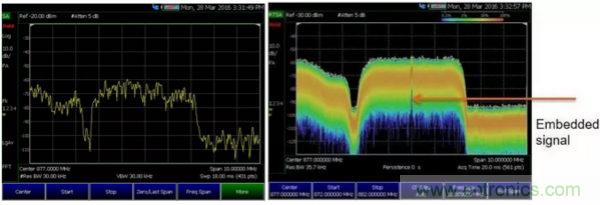

對于一個隱藏在LTE寬帶信號的干擾信號，左圖是用傳統頻譜分析儀的測試結果，而右圖是用RTSA的測試結果。對比就可以發現窄帶信號處于寬帶信號的頻段內，傳統頻譜儀很難把它分辨出來，而RTSA的信號密度顯示可以很容易地觀察到它。

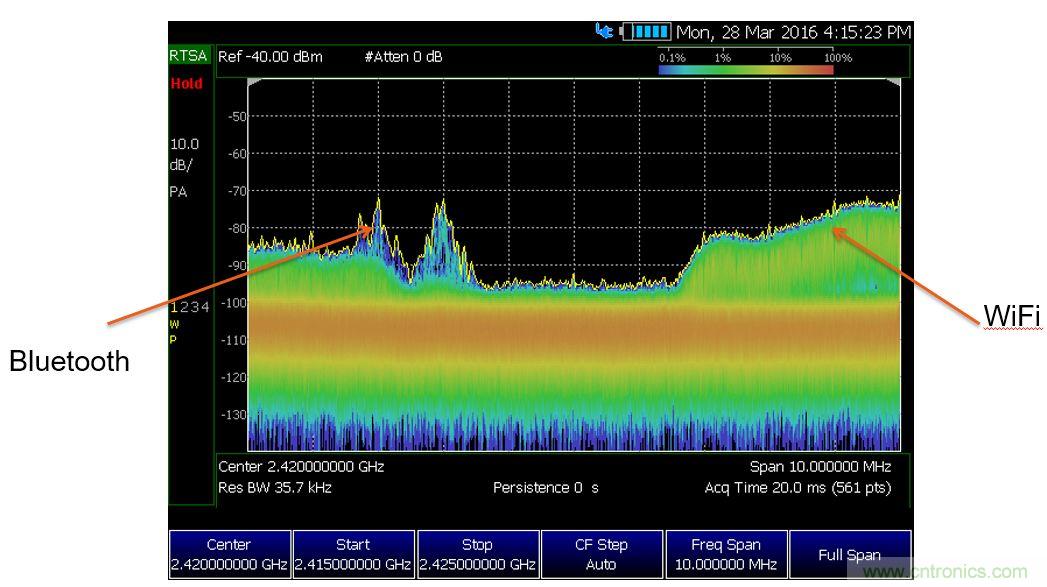

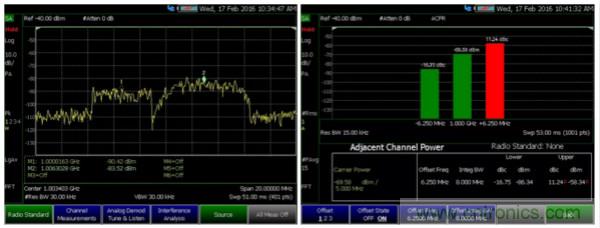

識別同一頻段內的不同信號

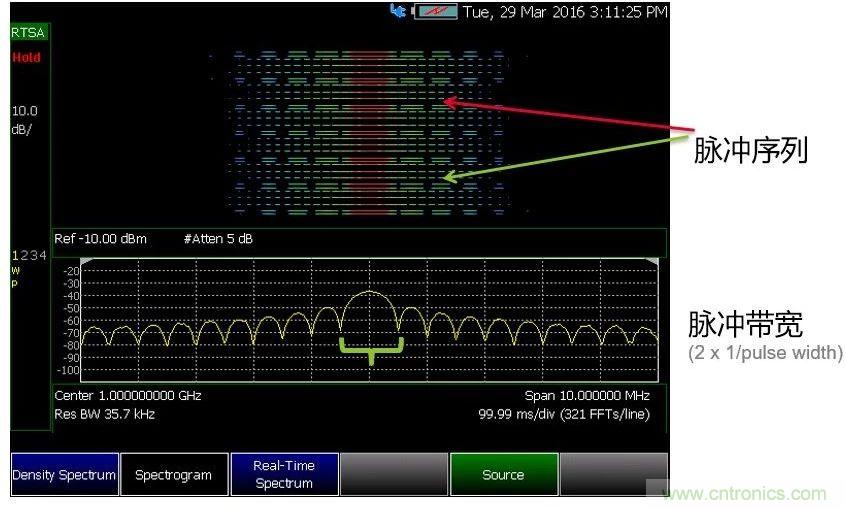

雷達信號特性分析
實時頻譜分析的突出優點
● 提供100% POI 對信號進行撲捉
● 唯一可對瞬態和動態信號進行實時分析
● IQ傳輸流
● 對射頻脈沖信號分析的理想工具
實時頻譜分析的數據處理過程

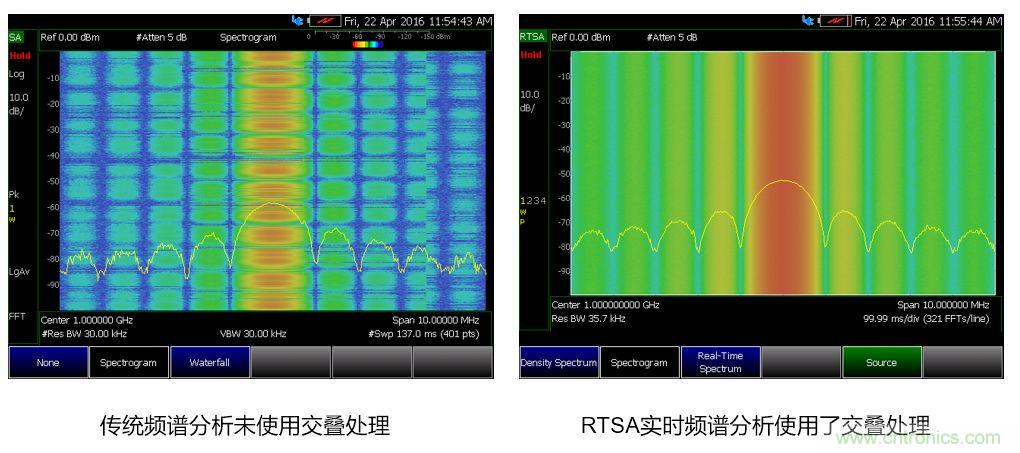

通過交疊FFT的方法來極大增加信號截獲的概率。

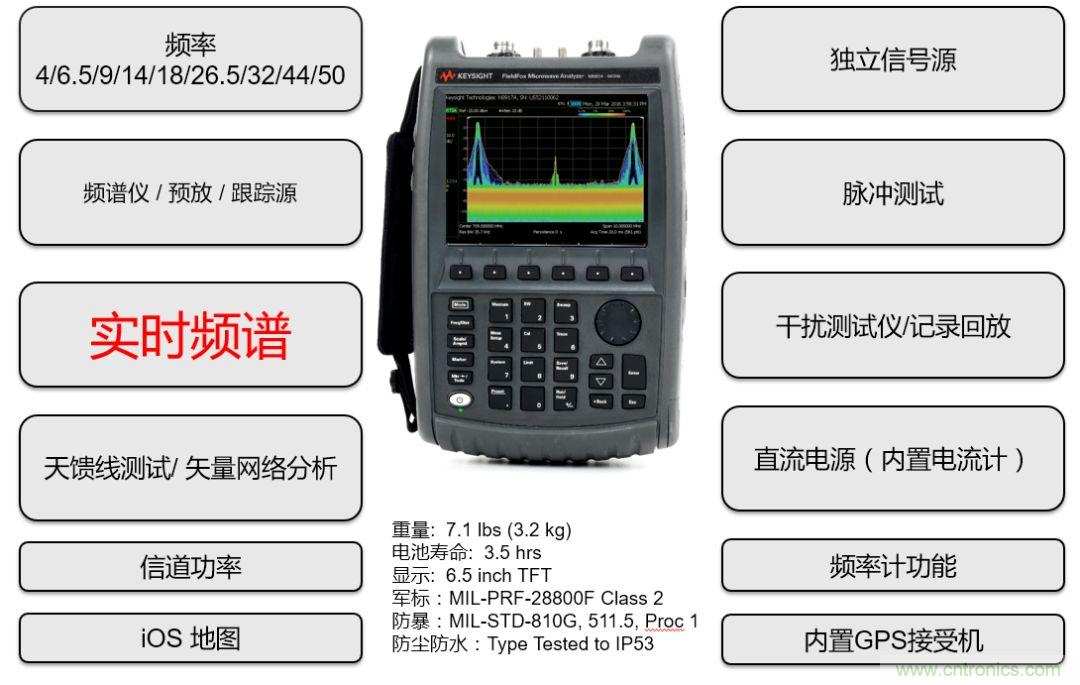

Keysight FieldFox手持射頻微波多用途分析儀
