【導讀】諧波濾波器，是一個用于濾除電力系統中某一次或多次諧波的裝置。關于諧波濾波器，根據工作原理也分為有原式濾波器和無源式濾波器兩種，兩者之間有著一定的區別。
諧波濾波器，是一個用于濾除電力系統中某一次或多次諧波的裝置。關于諧波濾波器，根據工作原理也分為有原式濾波器和無源式濾波器兩種，兩者之間有著一定的區別。

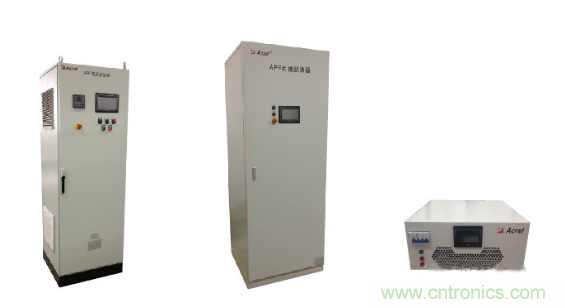

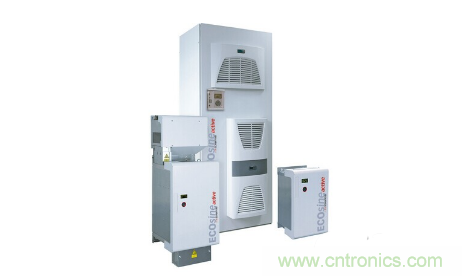

有源濾波器，又稱為主動式的濾波。他通過檢測我們系統中的諧波，然后主動生成一個與我們諧波大小相等，項序相反的用于抵消諧波的波。對我們系統的諧波進行抵消。采用的是一種補償方式。有源濾波器本質上相當于一個大功率的信號發生器，及硬件構造與變頻器類似，根據基波信號的諧波含量，產生頻率和幅度相等，但是相位相差180°的諧波以抵消該諧波。有源濾波器可以濾除各種的諧波，尤其是電網存在的低次諧波，并且可以同時實現無功補償。有源濾波器采用電力電子器件，成本較高，維護需經過培訓，占地面積小，可調節，濾波效果理想。隨著電力電子技術的發展，其成本下降空間較大，是必然的發展趨勢。
無源濾波器，也會被稱稱為被動式濾波器。其原理就是電容加電抗通過匹配，對某次諧波形成低阻抗，讓該次諧波全部流入濾波器，如果一個控制器同時控制兩個高次諧波濾波回路，必須先投入低次諧波的濾波回路，否則會放大諧波。控制器一般都是無功功率為采樣信號，實時采集，實時發送信號。現在的投切元件大多都用的是可控硅投切，響應速度快。主要濾除高次諧波，并且對基波有一定損耗，一般而言，濾波效果越好，對基波的損耗也越大。無源濾波器成本低，維護簡單，占地面積較大，可調節范圍小。
