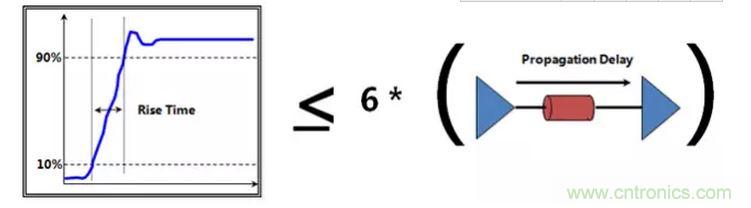

那我們所說的高速設計的邊界條件是什么呢？小陳認為是分布參數，傳輸線理論中的“長線”，是上升時間小于六分之一傳輸線延時。
讓我們來算一算多長才能算長線：
當前常規的時鐘芯片，上升沿通常在2nS左右，在這些信號眼中，2000mil以上叫做長線。一些新的時鐘芯片，雖然速率可能只有幾十兆，但是芯片工藝有較大的改進上升沿較快，可能會達到400ps，在這些信號眼中，400mil以上叫做長線。與其上升時間相當?shù)模€有大部分LVDS信號等。
當前DDR3，上升沿通常在100ps左右，在這些信號眼中，100mil以上叫做長線。對于10G信號來說，上升沿通常在25ps左右，這時候，25mil叫做長線。
大家可以對比一下，在我們的設計中，那些部分是在這個長度范圍內，那些部分不在。
可能會有一些朋友有疑問“上升時間小于六分之一傳輸線延時，不是判斷需不需要考慮反射的邊界嗎？高速設計還有串?dāng)_，EMC等問題，也能用這個邊界條件框定？”
答案是肯定的。傳輸線短到連一個上升時間都無法完整體現在上面時，串?dāng)_是達不到飽和的，也就是說我們通常所說3W間距時1%的串?dāng)_率將會變成0.2%甚至更小。而做天線的朋友很清楚，信號要完整的發射，天線長度需要能與波長相比擬，100MHz信號波長是多少？60inch！除此之外，還有我們通常所謂的電容濾波半徑。
