【導讀】近日，ADI推出新款業界領先的寬帶RF增益模塊ADL5544、ADL5545、ADL5610和ADL5611。全新的RF放大器增益模塊可提供頻率范圍30 MHz至6 GHz內的業界最佳線性度、功耗和噪聲系數性能組合，可簡化高動態范圍通信、防務和儀器儀表系統的設計。
ADI全新的RF放大器增益模塊ADL5544 、 ADL5545 、 ADL5610 和 ADL5611 RF放大器的工作頻率范圍為30 MHz至6 GHz，提供業界最佳的線性度、增益和噪聲系數性能組合，可在低功耗水平下實現高性能。這些器件具有額外的功耗與性能選項，擴充了ADI的現有高頻RF/IF放大器產品系列，將在即將舉行的國際微波技術研討會的ADI展臺展出。
ADL5544、ADL5545、ADL5610和ADL5611單端RF放大器產品在寬頻率范圍內具有出色的OIP3和P1dB噪聲系數規格，并且輸入和輸出端內部匹配50歐電阻。此外，這些器件只需用到耦合/去耦電容和直流偏置電感兩種外部元器件，從而節省了物料清單成本。全新增益模塊采用SOT-89封裝，可輕松集成到任何現有的設計中以便評估，具有集成式片內偏置電路，并且符合1C類(+1.5 kV ESD)額定值規范。
RF放大器ADL5544/ADL5545主要特性：
• 固定增益：17.4 dB (ADL5544)；24.1 dB (ADL5545)
• 輸入/輸出內部匹配50 歐
• 集成偏置控制電路
• 900 MHz時，OIP3分別為34.9 dBm (ADL5544)和36.4 dBm (ADL5545)
• 900 MHz時，P1dB分別為17.6 dBm (ADL5544)和18.1 dBm (ADL5545)
• 低靜態電流：56 mA (5 V)
RF放大器ADL5610/ADL5611主要特性：
• 900 MHz時，固定增益分別為18.4 dB (ADL5610)和22.1 dB (ADL5611)
• 900 MHz時，OIP3分別為38.4 dBm (ADL5610)和38.5 dBm (ADL5611)
• 900 MHz時，P1dB分別為20.6 dBm (ADL5610)和21.0 dBm (ADL5611)
• 噪聲系數：2.1 dB (900 MHz)
• 低靜態電流：90 mA (5 V)
全新的RF放大器可輕松使用各種ADI IC芯片進行設計，構成從天線到比特并返回天線的信號鏈。在發射機設計中，ADL5544和ADL5545非常適合與I/Q調制器一起使用，如ADL5385 、 AD8345 、 AD8346 和 AD8349 ，以及 ADL5801 RF混頻器。低噪聲放大器 ADL5521 、RF混頻器 ADL5801 和調制器 ADL5380 可作為ADL5610和ADL5611的補充器件。
RF放大器產品供貨及報價信息

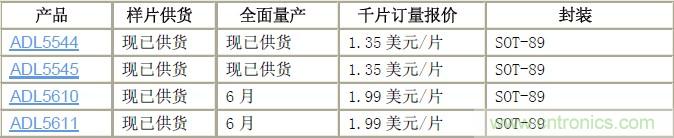

圖：RF放大器產品供貨及報價信息
