【導讀】編碼器作為運動控制系統的“感知神經”，其性能直接決定了伺服系統的控制精度、動態響應與運行穩定性。面對智能關節與靈巧手等核心部件對小型化、高精度及低延遲的嚴苛要求，傳統依賴專用DSP的“協議轉換”方案正逐漸顯露出成本高、靈活性差及算法固化的局限性。行業亟需一種能夠融合信號采集、算法解算、多圈計數與協議轉換于一體的高性價比新路徑。極海半導體推出的G32R430編碼器專用MCU及其模擬信號解碼方案應運而生，它標志著編碼器技術從“外掛式處理”向“單芯片高度集成”的重大跨越。
行業變革催生編碼器需求增長
編碼器在工業自動化和人形機器人等熱門領域中發揮至關重要的作用。特別是智能關節和靈巧手等人形機器人核心部件對編碼器的尺寸、精度、抗干擾能力提出了更高要求，這一需求趨勢，將加速編碼器技術向更低延遲、更高集成、更高效能、更高性價比方向演進。

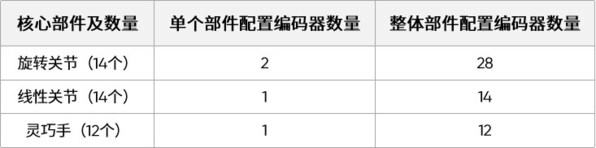

單臺人形機器人編碼器配置數量
編碼器技術路線演進從"協議轉換"到"模擬信號解碼"
編碼器按內部信號處理方式，主要分為協議轉換（集成式）和模擬信號解碼（分立式）兩大類。
協議轉換編碼器方案
傳統編碼器，通常在傳感器模組內部集成專用DSP調理芯片及算法。
工作模式：傳感器內部DSP處理完信號后，通過SPI/I2C/UART等通信接口讀取角度信息，但這些信息不能直接應用于驅動控制系統中，需通過MCU處理轉換為系統可識別的編碼器協議，如多摩川/BiSS-C/SSI等，另外可能還需要進行多圈計數或低功耗管理。
方案優勢：單圈功能和算法高度集成，開發難度低，產品可快速落地。
方案局限性：專用傳感器模組/DSP成本較高，無法實現多圈計數，且大部分不支持編碼器協議，需額外搭配MCU，成本優化空間有限；不同場景需更換不同的專用傳感器模組/DSP，不利于維護；信號校準和角度補償算法固化，無法通過優化算法提高角度精度。

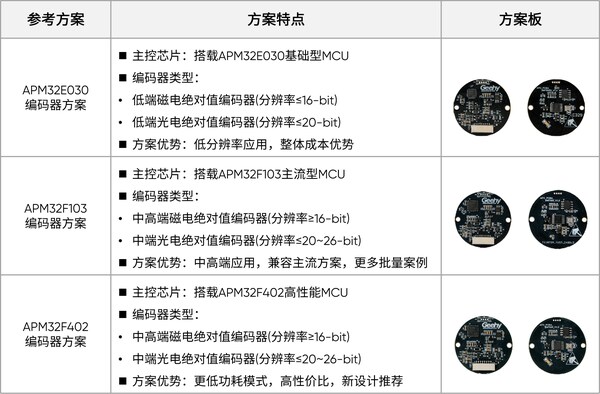

極海布局：已推出基于APM32E030/F402/F103工業級MCU的多款協議轉換型編碼器參考方案，并規模化量產應用于行業頭部客戶產品中。
模擬信號解碼編碼器方案
隨著絕對值編碼器技術的普及，越來越多編碼器應用傾向于模擬信號解碼方案。
工作模式：無需專用DSP調理芯片，直接將SIN/COS信號輸入到MCU中，其中MCU可兼顧"信號采集+算法解算+多圈計數+協議轉換"四大功能。
方案優勢：
節約成本：采用更低成本的傳感器和高性價比MCU，整體BOM成本可降低20%~30%；
精度可控：用戶可結合更適配的算法，對SIN/COS信號進行信號校準、角度補償和溫度補償；
靈活定制：可根據實際需求實現特殊格式輸出，例如ABZ信號、專用協議等。
極海布局：基于G32R430編碼器專用MCU，極海已正式推出在軸單圈/多圈多摩川協議磁電式絕對值編碼器參考方案。同時，針對不同應用需求，極海還將陸續推出在軸BiSS-C協議磁電式、離軸磁電式、電感式等絕對值編碼器方案。

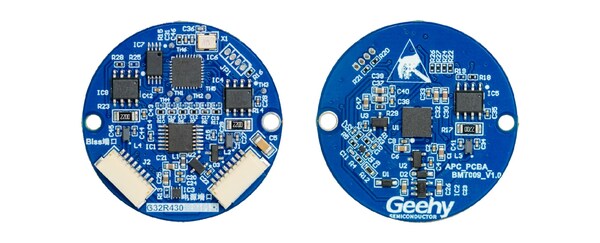

G32R430編碼器方案板
極海G32R430在軸多摩川協議磁電式絕對值編碼器方案
極海G32R430在軸多摩川協議磁電式編碼器方案，通過高精度編碼器專用MCU與客戶算法深度融合，可實現低延時電角度計算、高精度信號處理及多協議兼容性，為人形機器人及工業自動化設備提供實時精準的位置反饋。另外，通過超低功耗與小尺寸設計，有助于提升設備續航能力與結構緊湊性，實現高動態響應與穩定的運動性能。

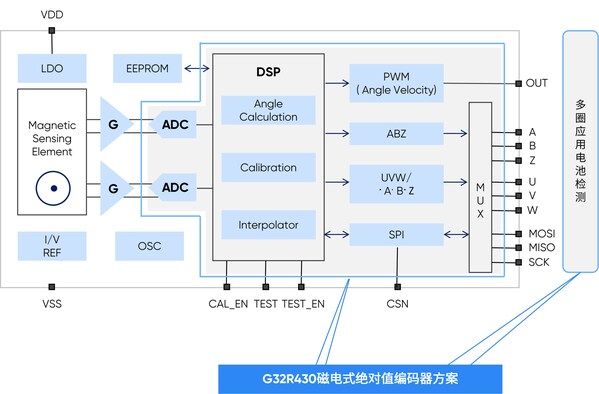

G32R430編碼器方案框圖
高效運算性能：搭載極海G32R430編碼器專用MCU，協同自研ATAN電角度計算擴展指令（運算精度＜0.0001°），可實現＜1μs的編碼器電角度計算時間，滿足人形機器人及工業自動化等應用的實時性要求；
高精度、高分辨率
N對極磁鋼/磁環，真實分辨率高達16+N位，單對極磁鋼/磁環理論角度精度優于0.0155°（56角秒）；17位真實分辨率，滿足大部分伺服應用場景需求；
內置2個16位高精度ADC，差分輸入有效位≥13.5-bit，可快速計算當前角度，高效運行用戶調理算法、補償算法、校正算法；
核心鏈路非算法執行時間（信號采樣+電角度計算）＜3μs，約8μs時間可執行信號校準、角度補償、溫度補償等算法，有助于進一步提升編碼器精度；
采用多維TMR磁頭，具備較高靈敏度與信號抗干擾能力。

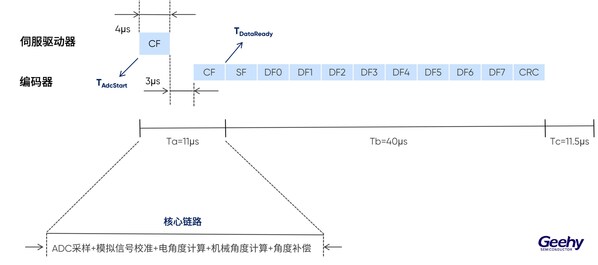

G32R430核心鏈路非算法執行時間圖
高通信速率：采用多摩川協議，通訊速率可靈活設置，最高可達8Mpbs。
超低功耗設計：
G32R430芯片：Stop功耗＜15μA，喚醒時間＜20μs；Standby功耗＜2μA，喚醒時間＜50μs；
編碼器方案：靜態平均功耗約14μA，1100mAh電池使用壽命7年以上。
高安全系數：支持超速報警、EEPROM讀寫錯誤、單圈跳變、圈數溢出、過溫報警、多圈錯誤、電池低壓錯誤、電池欠壓等報警功能，可及時反饋系統異常情況，實時監測系統異常狀態；
分立式方案：性價比高，功能和性能自主可控，有助于降低編碼器BOM成本；支持二次開發，單平臺可滿足不同應用需求；
小型化設計：電路板直徑35mm，可應用于最小40mm法蘭的伺服電機中，有助于大幅縮減編碼器PCBA體積，完美適配緊湊型設計。

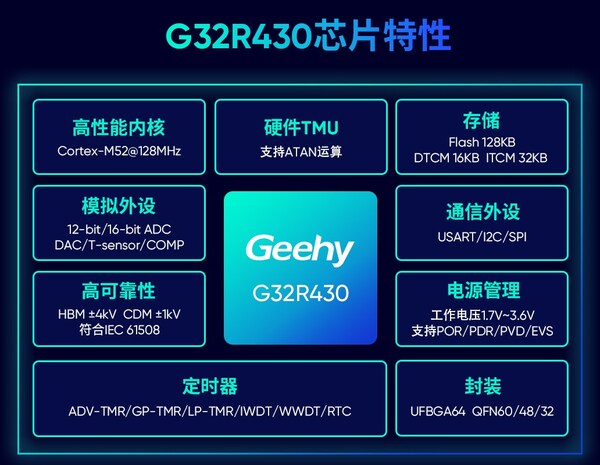

極海G32R430編碼器專用MCU芯片介紹為高精度運動控制和位置反饋設計
極海G32R430具備低功耗、高集成、低延遲、高精度等特性，既能發揮信號采集調理功能，也能實現協議轉換功能；支持定制化處理的同時，還能實現降本增效。G32R430可為廣大專業編碼器廠商和終端客戶的在軸/離軸磁編碼器、離軸霍爾傳感編碼器、離軸感應編碼器等，提供低成本、高精度、高效率、極具競爭力的國產化編碼器專用MCU芯片選擇。
總結極海G32R430編碼器專用MCU及方案可助力行業解決哪些問題？
極海G32R430編碼器專用MCU及在軸多摩川協議磁電式絕對值編碼器方案，致力于解決人形機器人及工業自動化等領域的高精度運動控制與系統集成難題。
1.降低運算時延：G32R430作為業界首款支持終端編碼器自主算法的國產化編碼器專用MCU，通過內置自研ATAN電角度計算擴展指令，有效解決傳統SIN/COS電角度運算耗時較長的問題，顯著降低檢測延時，提升系統實時響應能力；
2.提升準確性：內置16位高精度ADC，從信號源頭保障位置檢測準確性，大幅提升運動控制的可靠性與精度；
3.緊湊性設計：集成豐富外設資源，內置主電電壓檢測模塊EVS，有助于節省外部電路，適配小型化產品設計需求；
4.自主可控：G32R430單芯片平臺，支持光電與磁電編碼器應用，可協助客戶實現高效特俗算法，為多場景提供靈活、高效的國產化編碼器解決方案。
極海G32R430編碼器專用MCU憑借自研ATAN電角度計算指令、超低功耗設計及高集成度架構，成功打破了傳統方案在運算時延、成本結構與算法自主性上的瓶頸。該方案不僅將核心鏈路非算法執行時間壓縮至微秒級，實現了＜1μs的電角度計算速度，更通過單芯片平臺支持多維傳感器適配與二次開發，大幅降低了系統BOM成本并提升了設計的緊湊性。
