【導讀】作為國內領先的高端PCIe SSD主控芯片和方案提供商，憶芯科技一直走在技術創新的前沿，為了滿足各行業對于數據處理和存儲的需求，其推出多款極具出色性能和穩定性的產品，包括支持PCIe 3.0的STAR1000P、PCIe 4.0的STAR2000、以及最新的PCIe 5.0高性能芯片STAR1500。未來隨著數據傳輸速率和接口帶寬的迅猛提升，電源完整性（Power Integrity）成為了保障產品穩定運行的重中之重。
作為國內領先的高端PCIe SSD主控芯片和方案提供商，憶芯科技一直走在技術創新的前沿，為了滿足各行業對于數據處理和存儲的需求，其推出多款極具出色性能和穩定性的產品，包括支持PCIe 3.0的STAR1000P、PCIe 4.0的STAR2000、以及最新的PCIe 5.0高性能芯片STAR1500。未來隨著數據傳輸速率和接口帶寬的迅猛提升，電源完整性（Power Integrity）成為了保障產品穩定運行的重中之重。
電源完整性的挑戰 從低頻到高頻
在現代高速數字系統中，電源完整性指的是電源分配網絡（Power Distribution Network, PDN）為負載（如CPU、FPGA或SSD主控芯片）提供干凈、穩定電源的能力。隨著芯片頻率的提升，電源噪聲、瞬態電流需求和信號完整性之間的相互影響愈發復雜，例如憶芯科技最新主控芯片STAR1500集成了高密度的晶體管和復雜的信號處理模塊，這使得電源分配網絡（PDN）的設計非常復雜，不僅需要在低頻段穩定提供直流電壓，還需要在中高頻段有效抑制噪聲，最終保證在die側電壓的波動滿足power domain的SPEC要求，如圖1。

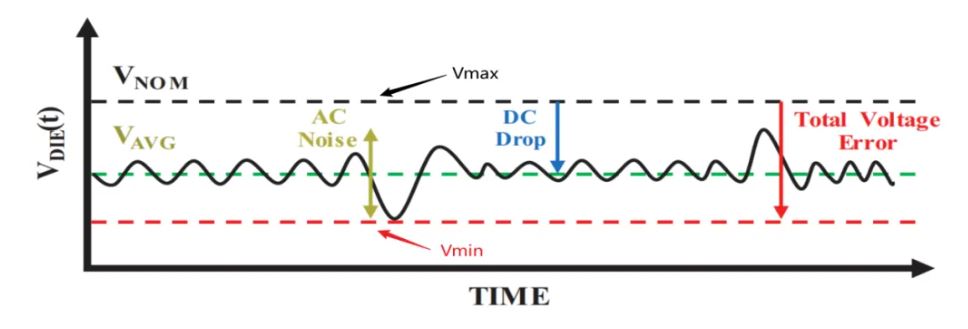

圖1 die側電壓波動
電源分配網絡（Power Distribution Network）
如圖2所示，典型的PDN系統由VRM、解耦電容器、平面和集成電路組成。從圖中可以看出各個部件與die的臨近程度，VRM和Bulk電容離die最遠,封裝平面和封裝電容器離die則較近。各個部件自身的頻率響應、它們與die的距離以及各部件和die之間寄生效應決定了各部件對來自die側電流需求的反應能力。

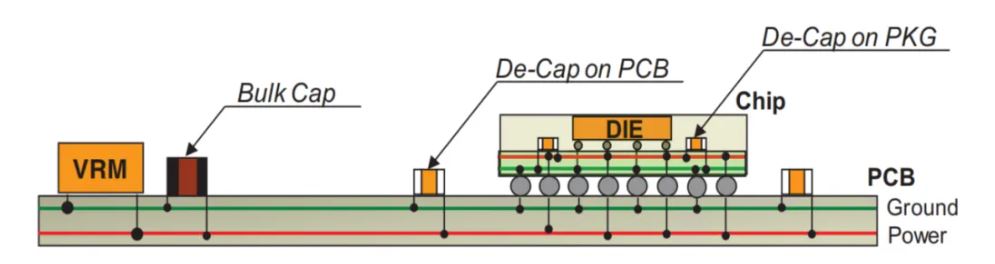

圖2 電源分配網絡（PDN）模型
圖3是全通路PDN的電路示意圖，由電壓調節模塊（VRM）、電源/地平面對、各種電容組成，這些組件在控制電源分配系統阻抗時，分別作用在不同的頻段。VRM響應的頻率范圍為DC~1KHz；電解電容在1kHz~1MHz內保持較低阻抗；高頻陶瓷電容在1MHz~百MHz內保持較低阻抗；電源/地平面對則可以在100MHz以上發揮作用；片上電容則可以在GHz都提供較低的阻抗特性。
圖3 全通路PDN電路示意圖
造成PDN中電源不穩定的原因
PCIe 5.0高帶寬帶來的一個顯著挑戰是瞬態電流的快速變化。當芯片從空閑狀態切換到滿負載時，內部邏輯電路在高速開關狀態下產生的瞬態交變電流過大，使得電源無法實時響應負載對電源需求的快速變化，導致電源電壓出現快速壓降。即
，電源響應速度慢、瞬態電流大、或者電容儲能不夠，造成了為提供電荷而引起的電壓波動。

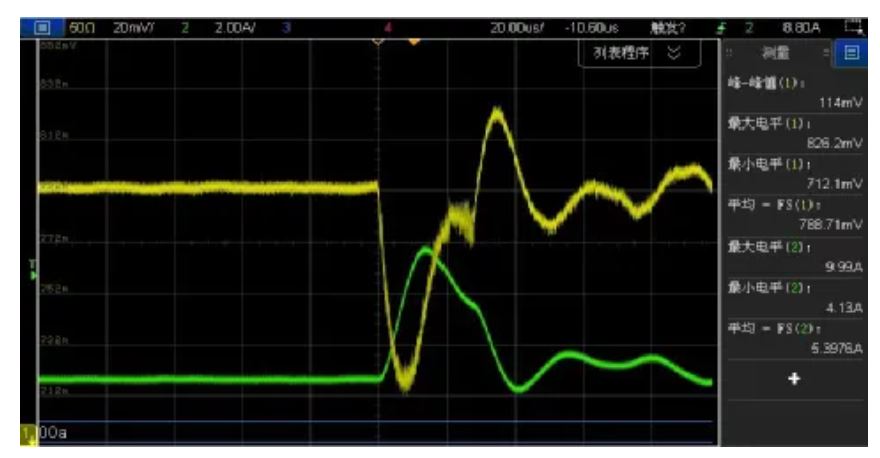

圖4 瞬態電流突變導致電壓跌落（黃色：電壓，綠色：電流）
由于整個PDN通路上存在各種寄生電感，無論鍵合線、PTH、管腳、走線的寄生電感還是去耦電容的寄生電感（自感和安裝電感），甚至包括縫隙電感和過孔電感，使得高頻處的阻抗增加進而導致電壓出現大的波動，即
。

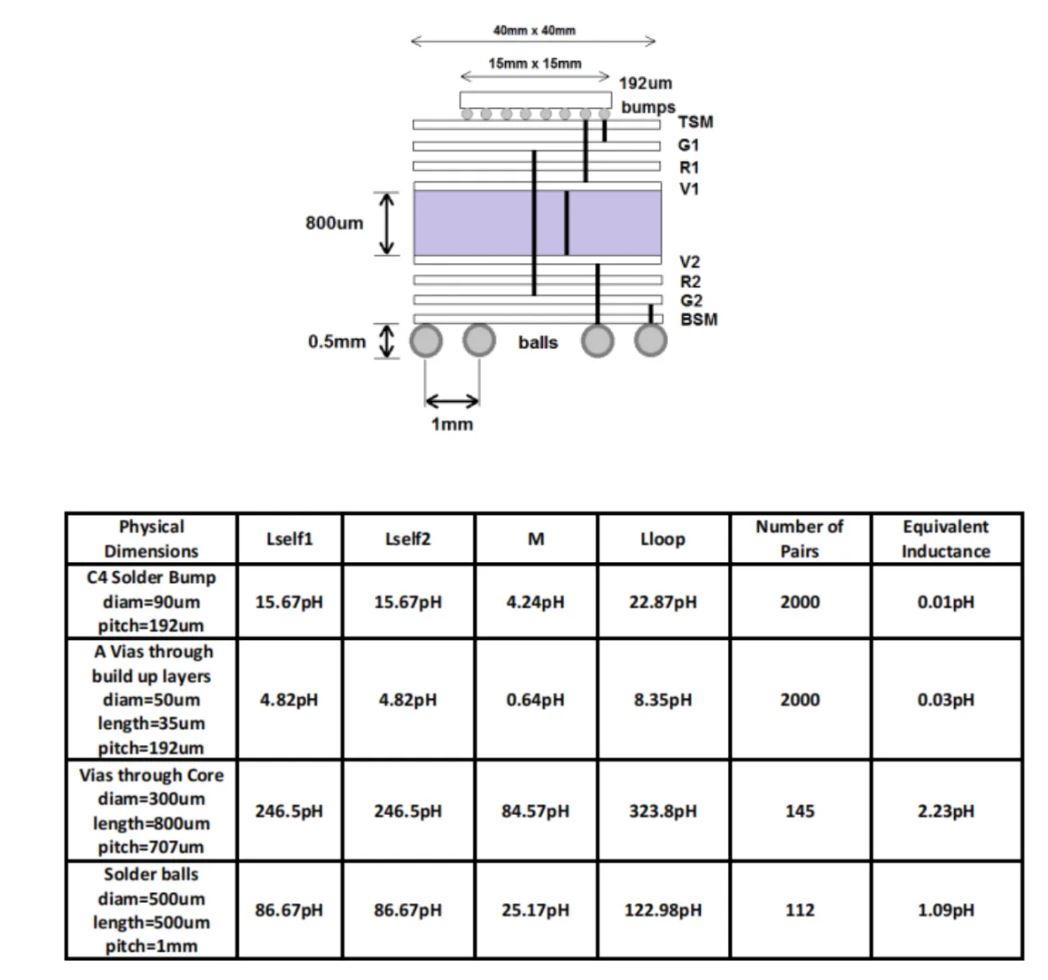

圖5 Flip Chip Package圖示及電感
噪聲電流或返回電流路徑突變均會導致共振現象。如下圖信號穿過電源平面和地平面時返回路徑在平面間轉換,雖然電源、地平面之間存在去耦電容,但是電容只能讓返回電流的低頻部分通過,而高頻部分需由平面間的耦合(即通過換層所在區域)提供回流路徑,這個區域會引起局部電源噪聲,該噪聲會在電源和地平面之間構成的腔體中傳播進而影響系統穩定性。

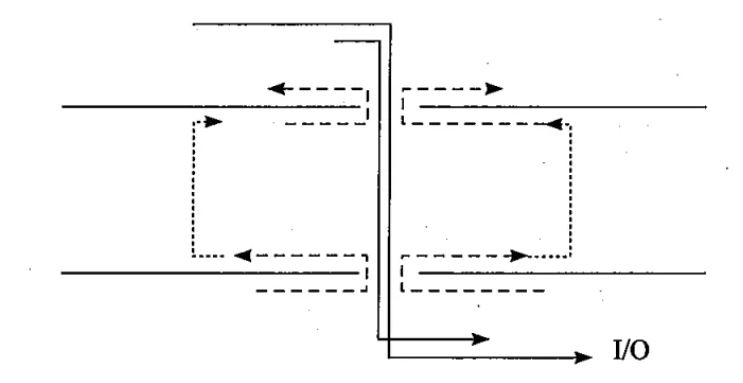

圖6 信號換層引起的噪聲
電源分配網絡（PDN）的優化策略
為了應對PCIe 5.0高性能芯片中的電源完整性挑戰，憶芯科技采用了多層次的電源設計優化策略，最終使整個系統的信號完整性和穩定性達到最佳狀態。
中頻電容諧振峰的優化
中頻陶瓷電容在板級去耦中起到非常大的作用。在系統中一般采用并聯多種不同容值電容的方式，在這種情況下必須注意不同容值電容器中的并聯諧振（稱為反諧振），為了使整個PDN系統的阻抗小于目標阻抗,在設計時需要根據電容阻抗特性選擇合適的電容組合、擺放位置，并且最小化電容的安裝電感來盡量控制諧振峰的大小。
如果去耦網絡設計不理想，并聯諧振峰使PDN系統阻抗在諧振點附近的一段頻率范圍內超過目標阻抗，最終會產生潛在的設計風險。如果負載芯片的電流需求又剛好集中在這個頻段內，則電壓波動就可能超標。

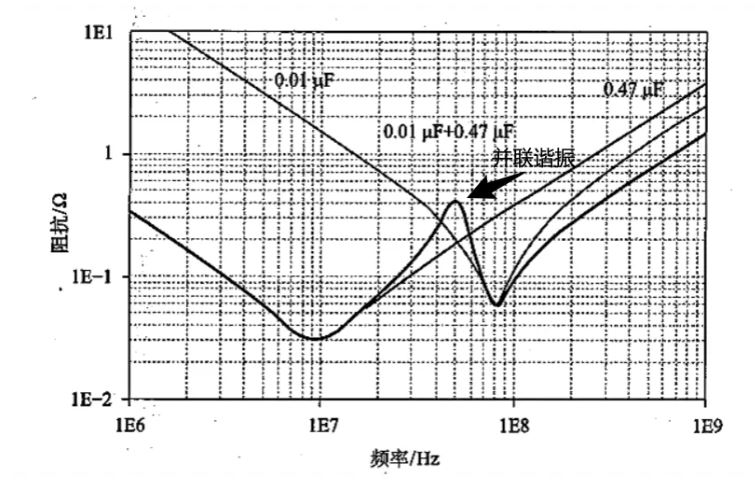

圖7 電容器并聯諧振峰
平面電容與層疊設計的優化
電源平面和地平面能形成一個平板電容（假設電源平面和接地平面相鄰），當頻率遠超過PCB去耦電容作用頻段的情況下，平板電容能發揮積極的作用，但唯一的缺點是平板電容很小，因為平面面積很?。ǖ湫碗娐钒宓牡湫推矫骐娙?= 322pf/每平方英寸電源平面電容面積），而且連接平面和封裝球的電源和接地通孔的環路電感會限制其高頻去耦效果，設計時需要注意采用多過孔并聯結構以及盡量縮短電源回路。PCB 電源平面電容的計算公式如下：
其中
是平面之間介質的相對介電常數，A是平面的面積（平方米），d是平面之間的距離（米）。使電容最大化的幾種方法：保持較小的電源平面和接地平面之間的距離d（使用較薄的電介質），在電源平面和接地平面之間使用較高的
電介質材料，以及增大平面面積。其中最大化平面面積的方法之一是在相鄰布線層上的未使用平面區域填充電源和地平面，并用縫合通孔連接起來。

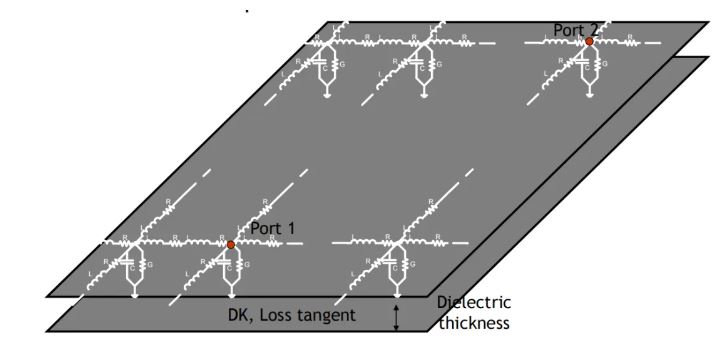

圖8 電源、地平面電容示意圖
芯片封裝諧振點
芯片封裝電感將產生一個截止頻率，超過這個頻率PCB安裝的電容器的影響可以忽略不計。可以根據電源的目標阻抗來確定截止頻率（Fco）：
除此之外，還需要考慮封裝電感和片上去耦電容的并聯諧振，這個諧振尖峰會有比較高的阻抗，在很多情況下，需要通過封裝中的去耦電容盡量去抑制這個諧振峰。
圖9 芯片封裝上去耦電容對諧振峰的改善
高頻片上電容優化
隨著集成電路工藝的進步，高頻片上去耦電容（On-Chip Decoupling Capacitors）成為了電源完整性設計的關鍵，片上去耦電容決定了最高頻率時的PDN的阻抗。片上電容的成因有：（1）電源和地軌道金屬層之間的電容；（2）所有的P管和N管的柵極電容；（3）各種寄生電容。片上去耦電容直接集成在芯片內部，離負載非常近且寄生電感和電阻極小，因此它可以在極短的時間內為負載提供充足的電流，快速響應瞬態電流需求，降低電源電壓的波動，極大地提高電源系統的瞬態響應能力。
雖然片上去耦電容在高頻下效果顯著，但其容量通常較小，難以應對中低頻段的大容量需求，且片上去耦電容是以犧牲芯片面積為代價的。因此在整個PDN設計中，片上去耦電容的設計要進行全方位的評估，確保die上可以提供的最小電容，并且仍然能夠滿足系統的目標阻抗。
全通路PDN的頻域分析優化
除了上述各點細節的優化，最終需要對全通路PDN進行頻域分析，評估不同頻率下的電源阻抗特性，提前識別出電源系統中可能出現的共振點和高阻抗點來進行優化。
圖10 PDN的阻抗特性曲線
Coner case的CPM時域分析優化
芯片在實際工作中會有很多種場景，在不同場景切換過程中，可能會激發各種抽電狀態，包括激活階段、上升階段和負載釋放階段。其中重載到ideal或ideal到重載狀態的快速切換中，會激發陡峭的上升沿或者下降沿，對PDN造成極大的沖擊。這種coner case可以從芯片后仿VCD波形中獲取，再進行CPM(chip power model)的提取，以進行全通路的時域分析，聯合驗證優化全通路PDN的設計。

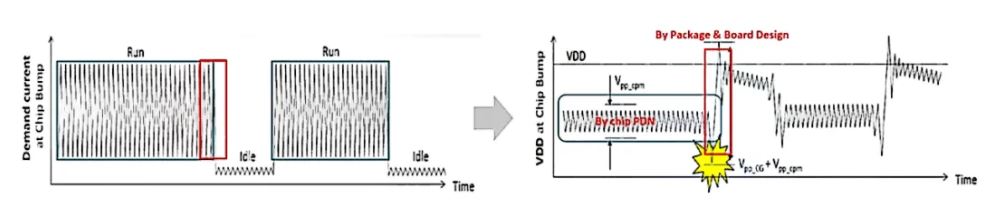

圖11 Coner case的電源變化圖示
多通道噪聲電流的共振分析
SSD的主控芯片會有較多的ONFI通道，常見的為8CH/16CH，不同的容量會涉及到掛載的NAND顆粒數量不同。在產品設計過程中，會將SSD主控的IO 電源和NAND顆粒的IO電源合并設計，這樣可以節省器件成本，且整個電源的平面也會更加完整，但是各個CH間的噪聲電流會在整個腔體中形成共振，需要在設計的時候考慮這種共振情況。
共振情況的分析需要考慮整個PDN的頻域特性，如前文提到的一些比較高的諧振峰，對于ONFI多CH的接口設計中，如果系統在工作中正好激發前文所提到的諧振峰相應頻點的噪聲電流，多通道的噪聲電流共振會對整個PDN帶來嚴重的沖擊。在分析過程中需要創建一個盡可能接近該阻抗諧振峰的激勵造成worst case以測試PDN的魯棒性。
電源完整性對系統性能的影響
對于憶芯科技PCIe 5.0 SSD主控芯片STAR1500來說，傳輸速率相比PCIe 4.0翻倍達到32GT/s，數據的吞吐量更大，面臨的場景也更復雜，內核電源、IO電源對其PDN性能的要求也更高，保證電源完整性對系統整體性能和穩定性起到至關重要的作用：
更低的誤碼率
由于噪聲和電壓波動的抑制，芯片能夠以更低的誤碼率傳輸數據，確保了數據傳輸的完整性。
更高的能效比
優化后的低阻抗電源分配網絡減少了不必要的電能損耗，提升了系統的整體能效，降低了功耗。
更高的穩定性
在極端工作條件下，優化電源完整性的設計保障了系統的穩定性，避免因電源不穩定導致的系統崩潰和性能下降。
參考文檔：
【1】 A Novel System-Level Power Integrity Transient Analysis Methodology using Simplified CPM Model, Physics-based Equivalent Circuit PDN Model and Small Signal VRM Model
【2】Power Integrity Modeling and Design for Semiconductors and Systems
【3】信號完整性與電源完整性分析
