【導讀】你的空間是不是局促有限？相對于之前的設計，你的下一個設計是不是印刷電路板 (PCB) 的面積更小？你是不是已經厭倦了只在一個電源中就要管理10個，甚至20多個組件？如果你對所有這些問題回答都是肯定的，那么就請用MicroSiP模塊來實現更小的空間占用，并且簡化你的生活吧！
將3A的輸出電流塞入到一個2mm x 2mm封裝內，而效率超過90%，曾經是我們?cè)O(shè)計團隊的一個“偉大壯舉”。不過，對于同樣的集成電路 (IC)，如何只增加額外4.4mm2 的PCB面積就將能功率電感器包含在內（通常占用5和15mm2的PCB面積）呢？目前，這是一項突破性進展。事實上，3A轉換器的最近發展可以被以下內容所概括：
● 2010: TPS54319: 總共13個組件，占板面積 > 200 mm2
● 2012: TPS62090: 總共8個組件，占板面積100 mm2
● 2013: TPS62085: 總共6個組件，占板面積64 mm2
● 2015: TPS82085: 總共5個組件，占板面積35 mm2

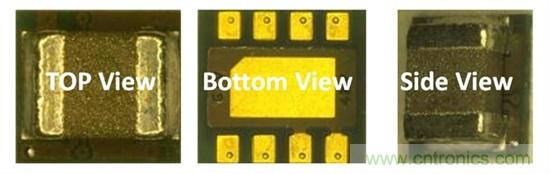

在使用全新的TPS82085 MicroSiP模塊時，設計人員能夠?qū)⑺璧目侾CB面積減至35mm2以下，并且將物料清單 (BOM) 減少到總共只有5個組件。這個模塊是光網絡互聯系統、固態硬盤 (SSD) 和其它需要3A輸出電流的空間受限應用的理想選擇。
TPS82085模塊包含一個DC/DC降壓轉換器，加上功率電感器；這個電感器需要傳送3A的連續輸出電流。要設定輸出電壓，你只需提供輸入電容器、輸出電容器和2個反饋電阻器。如果你不使用PG引腳的話，也就不需要電源正常 (power-good) 輸出上拉電阻器了。借助數據表中的建議組件值，哪些內容可以被進一步簡化？

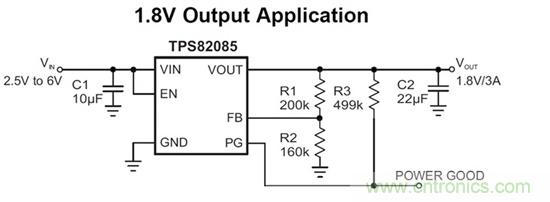

圖1顯示的是針對1.8V輸出電壓（提供3A電流）的典型應用電路。在你的諸多應用中，哪些應用最能從如此小的尺寸和高輸出電流中受益？
圖1：TPS82085 MicroSiP模塊的典型電路原理圖
