【導讀】超聲波電源通常稱為超聲波發生源，超聲波發生器。它的作用是把電能轉換成與超聲波換能器相匹配的高頻交流電信號。從放大電路形式，可以采用線性放大電路和開關電源電路，大功率超聲波電源從轉換效率方面考慮一般采用開關電源的電路形式。

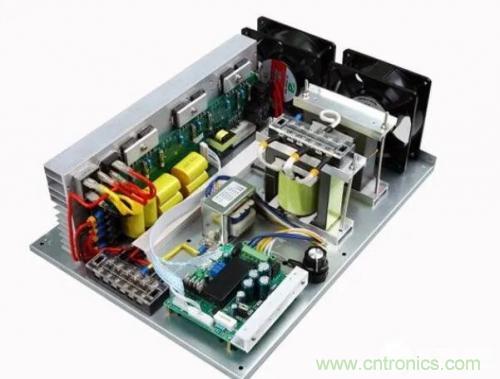

什么是超聲波電源
超聲波電源通常稱為超聲波發生源，超聲波發生器。它的作用是把電能轉換成與超聲波換能器相匹配的高頻交流電信號。從放大電路形式，可以采用線性放大電路和開關電源電路，大功率超聲波電源從轉換效率方面考慮一般采用開關電源的電路形式。線性電源也有它特有的應用范圍，它的優點是可以不嚴格要求電路匹配，允許工作頻率連續快速變化。
超聲波電源的工作原理
超聲波電源又叫超聲波發生器，是一種用于產生并向超聲換能器提供超聲能量的裝置。其目的是把我們的市電（220V 或 380V，50Hz 或 60Hz）轉換成可以與超聲波換能器相匹配的高頻交流電信號，這個信號可以是正弦信號，也可以是脈沖信號。
超聲波篩分系統由超聲波振動篩電源、連接電纜、換能器、共振器組成。超聲波振動篩電源產生的高頻電通過換能器轉換成高頻正弦形式的縱向振蕩波，這些振蕩波傳到共振器上使共振器產生共振，然后由共振器將振動均勻傳輸至篩面。篩網上的物料在做低頻三次元振動的同時，疊加上超聲波振動，既可防止網孔堵塞，又可提高篩分產量和精度。
超聲波電源分類
超聲波電源按設計分自激方式電源和他激方式電源。
自激電路沒有信號源，是把振蕩、功放、輸出變壓器及換能器集為一體，形成一閉環回路，回路在滿足幅度、相位反饋條件，組成一個有功率放大的振蕩器。并諧振于換能器的機械共振頻率上。一般應用于超聲波換能器數量少的小型設備；但是對于超聲波換能器數量多的情況下，無法調試達到共振效果。所以工業用超聲波洗凈設備的超聲波電源大都采用他激方式。
他激式電源結構上主要包括兩部分，前級是振蕩器，后級是放大器。一般通過輸出變壓器耦合，把超聲能量加到換能器上。他激方式的電路由兩部分組成，既信號源部分和信號放大部分。
信號源部分采用 CPU 為核心的信號發生和控制部分，一般都采用 12-15V 電壓驅動，產生方波信號供給信號放大電路；超聲波電源的定時控制、調節等外加功能都可以通過控制信號源的信號輸出方式完成，采用低電壓控制，安全可靠性會肯定高。
信號放大部分是將信號源產生的信號放大后輸出給超聲波換能器。不同電路的超聲波電源，其輸出電路、電壓的不同是導致傳播效率高低的重要原因。輸出電壓低，發生器消耗電能自然就大，同時振子還容易發熱，產生的感應電場強。適當的調整電路，增大輸出給超聲波換能器的電壓可能會取得很好的效果。
此外，如果按末級功放管所采用的器件類型分，又可分四種：電子管式超聲波電源；可控硅逆變式超聲波電源；晶體管式超聲波電源及功率模塊超聲波電源。電子管式與可控硅逆變式基本已淘汰，當前廣泛使用的是晶體管式電源。
