【導讀】線繞電阻器是用電阻絲繞在絕緣骨架上再經過絕緣封裝處理而成的一類電阻器，如圖所示，電阻絲一般采用一定電阻率的鎳鉻、錳銅等合金制成，絕緣骨架一般采用陶瓷、塑料、涂覆絕緣層的金屬骨架。具有溫度系數小，精度較高的特點。
線繞電阻器工作原理

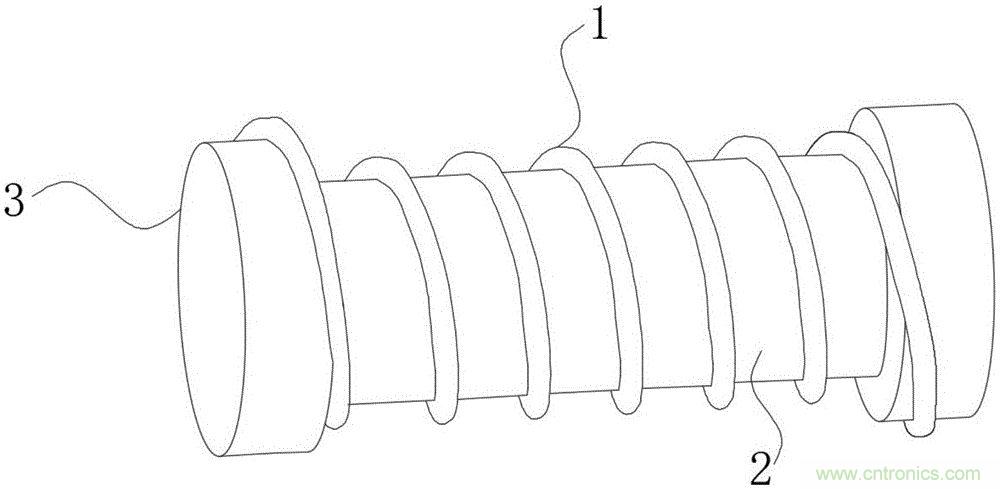

線繞電阻器是用電阻絲繞在絕緣骨架上再經過絕緣封裝處理而成的一類電阻器，如圖所示，電阻絲一般采用一定電阻率的鎳鉻、錳銅等合金制成，絕緣骨架一般采用陶瓷、塑料、涂覆絕緣層的金屬骨架。具有溫度系數小，精度較高的特點。在線繞電阻器中，有一種用陶瓷做骨架，在電阻器的外層涂釉或其他耐熱并且散熱良好的絕緣材料的大功率線繞電阻器，線繞電阻器的特點是耗散功率大，可達數百瓦，主要用作大功率負載，能工作在150℃~300℃溫度的環境中。
國產很老的RXJ繞是用電阻絲在瓷骨架上繞制的，體積較大，后來為繞在電木片骨架上的小型。

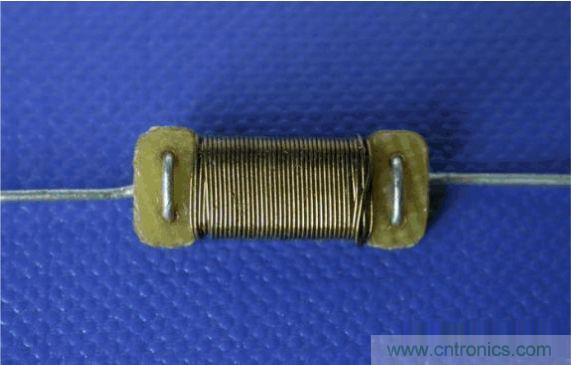

非密封的線繞，電阻絲直接暴露在空氣中，盡管生產成本低，但容易受氣候影響。在國產的早期儀器和萬用表中常見。
以下電阻，也屬于非密封線繞。外圈是紙，起標識、美觀作用，不密封。這樣的電阻常見于老式儀器中。

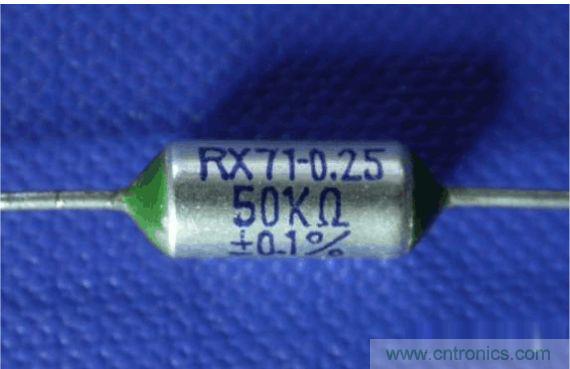

小型密封線繞常見用薄鋁外殼，兩端用環氧密封。國內的常見的型號為RXJX（老型號）和RX71（新），也有RX12立式的。電阻小，勢必在相同阻值下要采用細線，這樣耐受功率和特性都會受到一定的影響，但線繞畢竟是線繞，要強于金屬膜，更因為體積小，因此用途廣泛。
偏差一般是0.05%到0.5%。

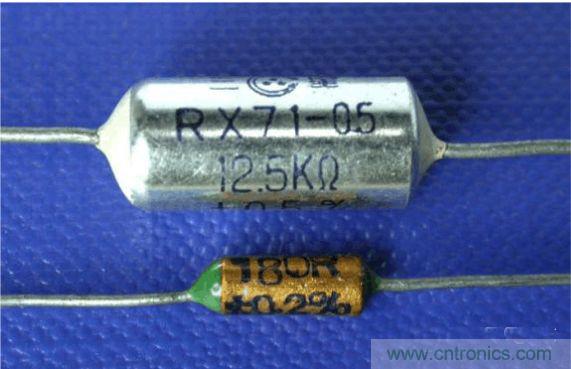

即便都是RX71，體積也可能相差很大。RJ71有1W、0.5W、0.25W和0.125W之分。

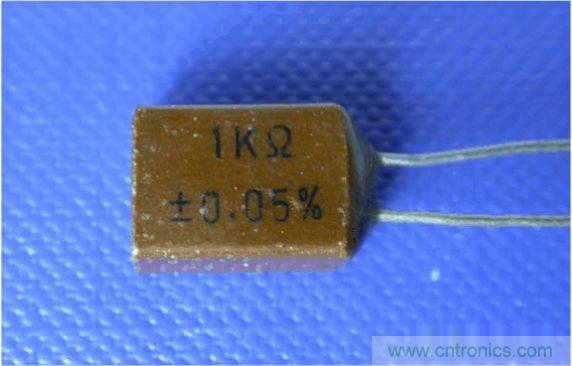

這種立式的，占地面積小，適合較高密度封裝

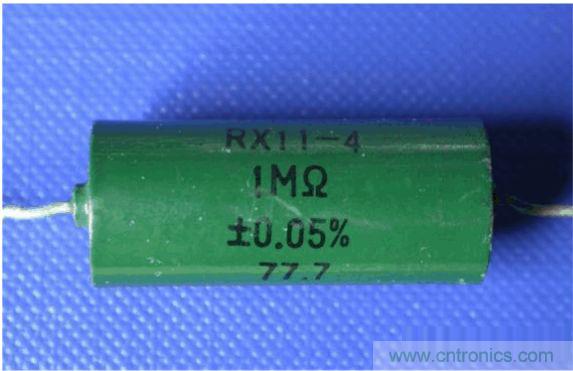

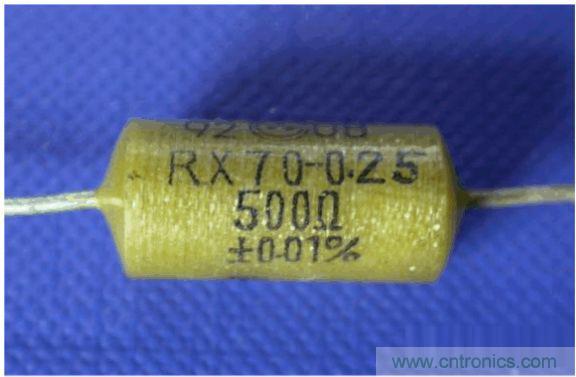

環氧封裝線繞，圓柱外殼和端部一般采用玻璃絲環氧材料制作，再采用環氧膠進行密封。國內常見RX11（老型號）和RX70（新）精密電阻，功率有0.25W（常見）、0.5W（較常見）、1W（偶見）、2W、3W。這是國產最好的量產電阻了，最高能到0.01%（定做的可以到0.005%）老化沒有指標但一般能在25ppm/a典型值，溫度系數好的可以《15ppm/C。主要用途是各種高精密儀器。盡管上面那種立式的也是環氧封裝的，但體積太小性能不如，因此沒放到這里。

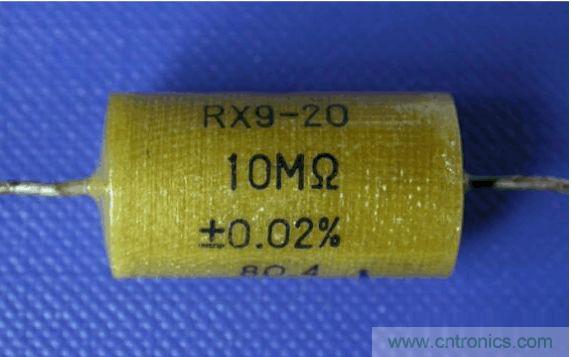

RX9-20是高阻線繞電阻，有0.5W、1W、2W三種規格，新型號是RX-78。以下電阻能在10M上做到0.02%，也是相當不容易了。但由于高阻的線非常細，要繞很多圈，因此生產成本高、廢品率高。
繞線電阻(Wire Wound Resistor)
繞線電阻是將鎳鉻合金導線繞在氧化鋁陶瓷基底上，一圈一圈控制電阻大小。繞線電阻可以制作為精密電阻，容差可以到0.005%，同時溫度系數非常低，缺點是繞線電阻的寄生電感比較大，不能用于高頻。繞線電阻的體積可以做的很大，然后加外部散熱器，可以用作大功率電阻。
在很小阻值的情況下，有人提到是否可以用銅絲、漆包線、電線來替代？
結論是不可以的，因為銅的電阻溫度系數非常大，達到約4000ppm/℃。因此銅電阻常用來測溫或補償。事實上，純金屬的電阻溫度系數都非常大，只有幾款電阻合金溫度系數才小，同時電阻率大，才適合做線繞電阻。
有關線繞電阻線，大多是用精密錳銅漆包線。錳銅線的電阻溫度系數很小，電阻率比較高，是比較理想的材料。以前有用康銅的，但康銅的熱電動勢很大，不適合用在精密的場合。現在還有一種叫做新康銅的，成本低、但也不很適合精密場合。
電阻的溫度系數，是指當溫度每升高一度時，電阻增大的百分數。
例如，鉑的溫度系數是0.00374/℃。它是一個百分數。在20℃時，一個1000歐的鉑電阻，當溫度升高到21℃時，它的電阻將變為1003.74歐。
實際上，很多對電阻的描述使用的參數是“電阻率溫度系數”，一段電阻線的電阻由四個因素決定：
1、電阻線的長度；
2、電阻線的橫截面積；
3、材料；
4、溫度。

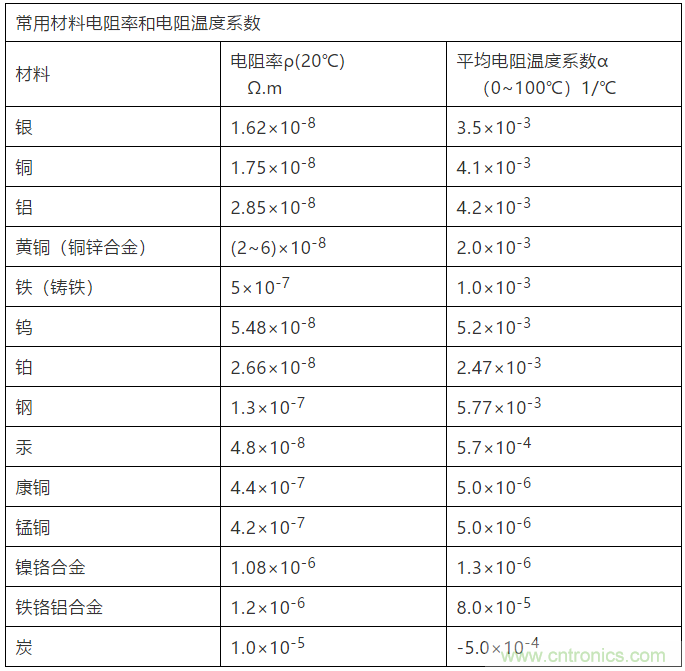

前三個因素是自身因素，第四個因素是外界因素。電阻率溫度系數就是這第四個因素的作用大小。實驗證明，絕大多數金屬材料的電阻率溫度系數都約等于千分之4左右，少數金屬材料的電阻率溫度系數極小，就成為制造精密電阻的選材，例如：康銅、錳銅等。
本文轉載自硬件十萬個為什么。
