【導讀】高效率、低EMI降壓型穩壓器廣泛見諸于汽車、工業、醫療和電信環境，用于依靠多種輸入源為各式各樣的應用供電。特別是在電池供電型應用中，大量時間處于待用模式，因而要求所有的電氣電路以低靜態電流工作，旨在延長電池運行時間。
LT8606/LT8607/LT8608 是一個單片式降壓型穩壓器系列，專為具有寬輸入電壓范圍、低EMI水平和小解決方案尺寸的應用而優化。該系列的所有器件均采用耐熱性能增強型10引腳MSE封裝和8引腳2 mm x 2 mm DFN封裝，因而可安放在狹小的空間里。如表1所示，它們的不同之處在于輸出電流能力。
在必須保持低空載電流的電池供電型應用中，LT8606/LT8607/LT8608的低IQ是不可或缺的。這些器件具有突發模式 (Burst Mode®) 特性，即使在調節輸出電壓的情況下，其從輸入源消耗的靜態電流也僅為2.5 μA，從而盡可能長地保持電池待用時間。3 V～42 V的寬輸入電壓范圍可滿足工業和汽車應用的苛刻要求，此類應用的顯著特征是缺少穩定的高質量電壓源。這三款器件采用10引腳MSE封裝，而且還擁有擴展頻譜操作能力，以滿足超低EMI輻射要求。

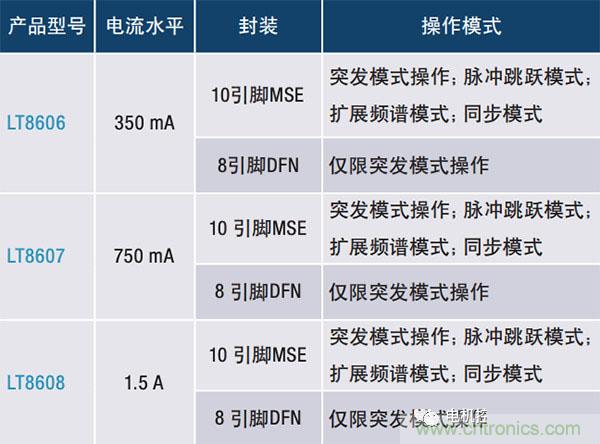

表1. LT860x系列特性對比

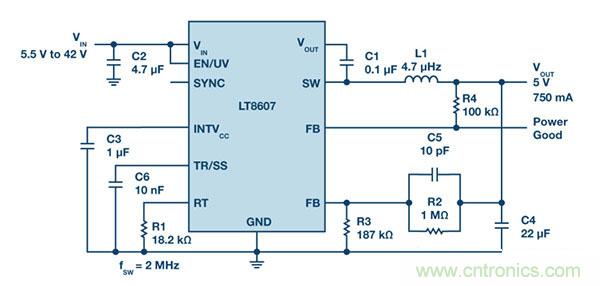

圖1. 高效率LT8607 12 V至5 V同步降壓型轉換器。
電路說明和功能
圖1示出了一款基于10引腳LT8607穩壓器的5 V輸出電源。輸入電壓擴展至高達42 V，輸出被設定為5 V（在750 mA），并具有2 MHz的開關頻率。構成這款完整的解決方案僅需少量的額外組件，包括電感器L1和幾個無源組件。如圖2所示，此電路能實現92.5%的峰值效率。

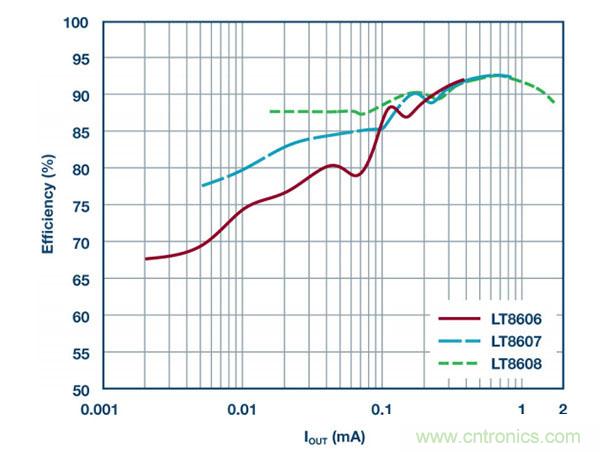

圖2. 基于LT8606/LT8607/LT8608的12 VIN至5 VOUT降壓型轉換器的效率與負載電流關系曲線。
突發模式操作可改善輕負載效率
對于電池供電型應用來說，在輕負載運行和無負載待用模式期間，高效率和低閑置電流是非常重要的特性。LT8606/LT8607/LT8608的2.5 μA靜態電流和突發模式操作選項是這些要求的理想解決方案。在輕負載和無負載情況下，基于LT8606/LT8607/LT8608的轉換器逐漸地降低開關頻率，從而降低開關功耗，并保持低輸出電壓紋波。圖3給出了圖1所示解決方案的輕負載效率。

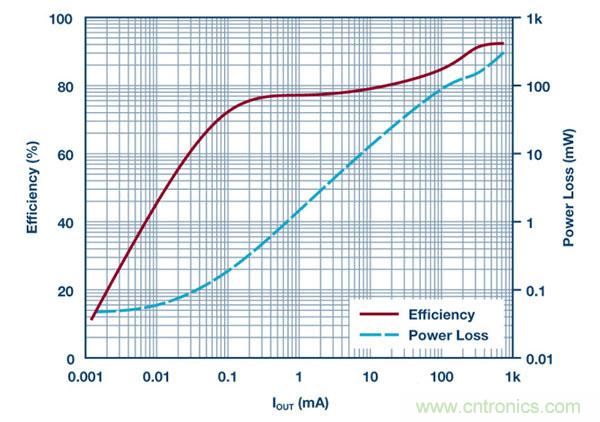

圖3. 圖1所示電路的效率和功耗與負載電流的關系曲線
高開關頻率和超低EMI輻射
在汽車、工業、計算和電信環境中，除了效率之外，還要求具備EMI/EMC合規性。使用較高的開關頻率雖可減小解決方案尺寸，但代價則往往是增加EMI輻射。LT8606/LT8607/LT8608的集成型MOSFET、內置補償電路和2.2 MHz工作頻率最大限度縮減了解決方案尺寸，但是它們也實現了卓越的EMI性能，這是因?yàn)椴捎昧讼冗M(jìn)的工藝技術。開關頻率的擴展頻譜模式操作能夠進一步降低EMI輻射。圖4給出了圖1所示解決方案的CISPR 25 EMI測試結果。

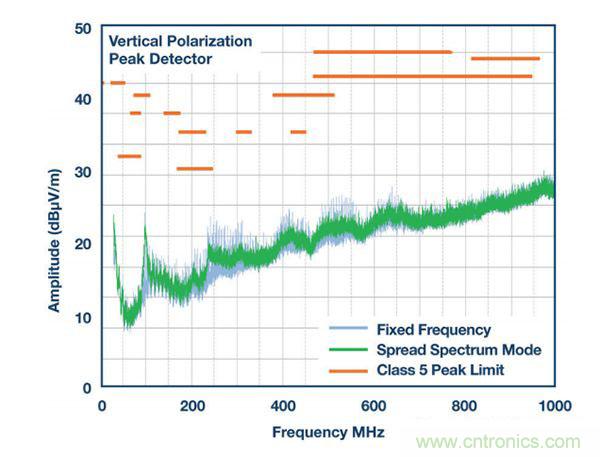

圖4. 圖1所示電路的CISPR 25輻射EMI性能。
結論
LT8606/LT8607/LT8608是簡單易用的單片式降壓型穩壓器，具有集成化功率MOSFET和內置補償電路。這些器件專門針對那些要求寬輸入電壓范圍和低EMI噪聲的應用而優化。這些器件的2.5 μA靜態電流和突發模式操作選項使其成為電池供電型降壓轉換器的理想解決方案，可顯著延長電池待用時間。200 kHz至2.2 MHz的開關頻率范圍使得它們適合大多數低功率至微功率應用。集成型MOSFET連同高達2.2 MHz的開關頻率能力極大地縮小了解決方案總尺寸。CISPR 25掃描結果顯示了它們出色的輻射EMI性能，因而符合最嚴格的EMI標準。
