【導讀】以下介紹電源管理系統的3種模型的優缺點對比分析，這3種模型分別是：分立電源管理系統，充電IC充當部分管理的方式，PMU管理方式。

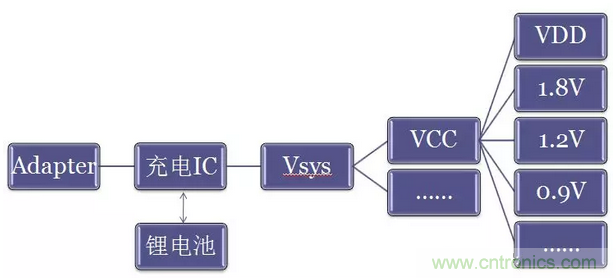

下圖為一般電源管理系統，原始分立電源管理系統，模型一：

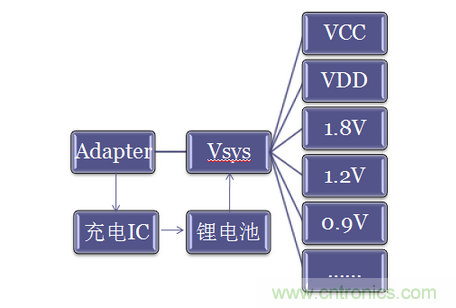

或者，

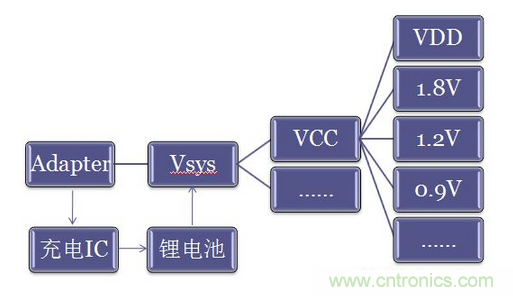

充電IC充當部分管理的方式（模型二）
PMU管理方式（模型三）
1）分立電源方案：缺點，器件數量多，占PCB面積多。優點，器件替代較多，容易尋找貨源，輸出電源容易設計，比較靈活。
2）PMU方案：缺點，PMU轉換效率差，散熱較差，輸出電壓的帶載能力差，供貨資源少。優點，集成度高，器件數量少，占PCB面積少，多電源輸出。
3）未來電源管理為智能的管理方案，可通過I2C等通訊方式實現整個電源的設置及監控，使電源更加準確的輸出和健康狀態的監控，效率更高。
充電IC的介紹
•鋰電池現在是移動終端中必備模組。
•有單節、雙節、多節設計
•不同的充電IC適用不同的要求
•常用的充電IC：例如，MPS的MP6215、MP6225等，為基礎的充電方案。
•在電源系統中，如模型一，只能供電池充電，電源管理、控制，只能通過外搭電路控制。
•缺點：器件多，占用CPU的I/O端口多，智能化低。
•優化的充電IC，例如：TI的BQ24725A等。
•為模型二，可提供充電功能、監控、設置、路徑管理等。
•基本實現充電和供電、供電路徑控制管理，實現初步智能化
•有的PMU中帶鋰電池充電功能，一般為單節鋰電池，采用DC-DC BUCK方式，可實現一般電流的充電。
•有PMU可實現輸出電流的控制監控，部分電源路徑管理。
•缺點，充電電流有限，充電電壓固定，電池相關健康參數無法獲得。
DC-DC、LDO
•Vsys轉換為我們所需要的通用電源5V、3.3V、1.8V、1.2V、0.9V等，一般小系統的電源有3.3V、1.8V、1.2V、0.9V，有的也有1V等，不同的平臺不同，根據具體需求設計。
•稍大電流的電源采用DC-DC。•DC-DC中有boost和buck方式，即：升壓、降壓方式。
•電流要求不大的電源，采用LDO。
•DC-DC，設計電流較大，輸出電壓靈活，效率較高，器件較多，一般需要外部電感和電容，有的需要上下MOS使用PWM。
•LDO器件小、少，輸出電壓固定，電流較小。
