【導讀】對于高電壓輸入 / 輸出應用，無電感型開關電容器轉換器 (充電泵)相比基于電感器的傳統降壓或升壓拓?fù)淇娠@著地改善效率和縮減解決方案尺寸。通過采用充電泵取代電感器，一個“跨接電容器”可用于存儲能量和把能量從輸入傳遞至輸出。電容器的能量密度遠高于電感器，因而采用充電泵可使功率密度提高 10 倍。
但是，由于在啟動、保護、柵極驅動和穩壓方面面臨挑戰，所以充電泵傳統上一直局限于低功率應用。
LTC7820 克服了上述問題，可實現高功率密度、高效率 (達 99%) 的解決方案。這款固定比例、高電壓、高功率開關電容器控制器內置 4 個 N 溝道 MOSFET 柵極驅動器，用于驅動外部功率 MOSFET，以產生一個分壓器、倍壓器或負輸出轉換器：具體地說就是從高達 72V 輸入實現 2 : 1 的降壓比、從高達 36V 輸入實現 1 : 2 的升壓比、或從高至 36V 輸入實現一個1 : 1 的負輸出轉換。每個功率 MOSFET 在一個恒定的預設置開關頻率以 50% 的占空比執行開關操作。
圖 1 示出了一款采用 LTC7820 的 170W 輸出電壓倍增器電路。輸入電壓為 12V，輸出在高達 7A 負載電流條件下為 24V，開關頻率為 500kHz。16 個 10μF陶瓷電容器 (X7R 型，1210 尺寸) 起一個跨接電容器的作用，以傳送輸出功率。

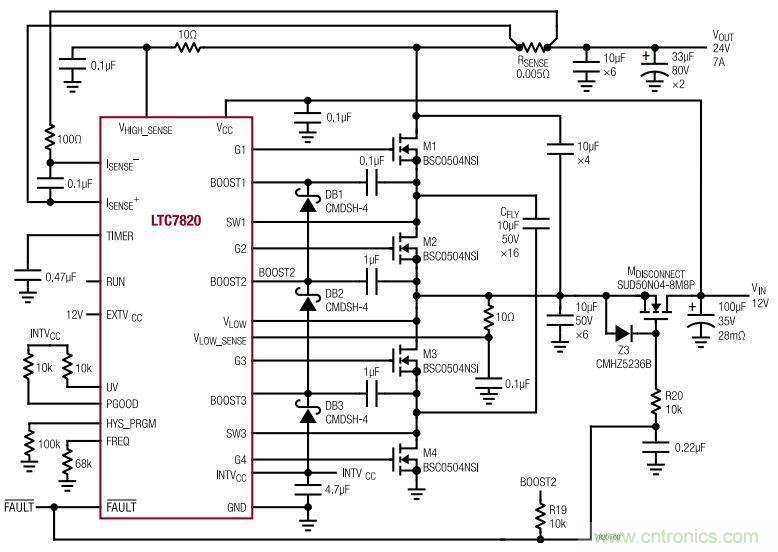

圖 1：一款采用 LTC7820 的高效率、高功率密度 12V VIN 至 24V/7A 倍壓器
如圖 2 所示，該解決方案的大致尺寸為 23mm x 16.5mm x 5mm，而功率密度高達 1500W/in3。

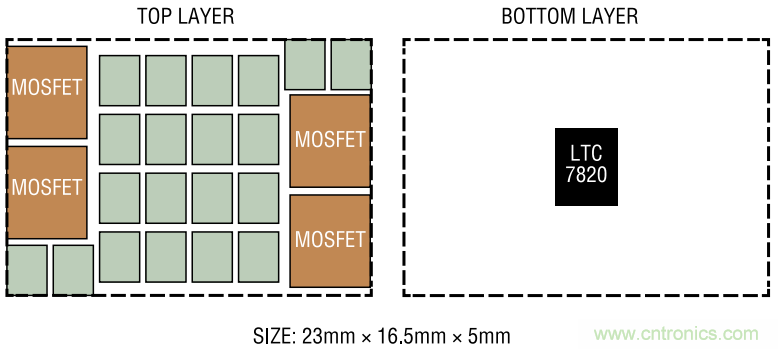

圖 2：估計的解決方案尺寸
高效率
由于在該電路中未使用電感器，因此對所有 4 個MOSFET 均執行軟開關，從而極大地降低了因開關切換引起的損耗。此外，在開關電容器倍壓器中可以使用低額定電壓 MOSFET，這顯著地降低了傳導損耗。如圖 3 所示，該轉換器能實現 98.8% 的峰值效率，而滿負載效率則為 98%。

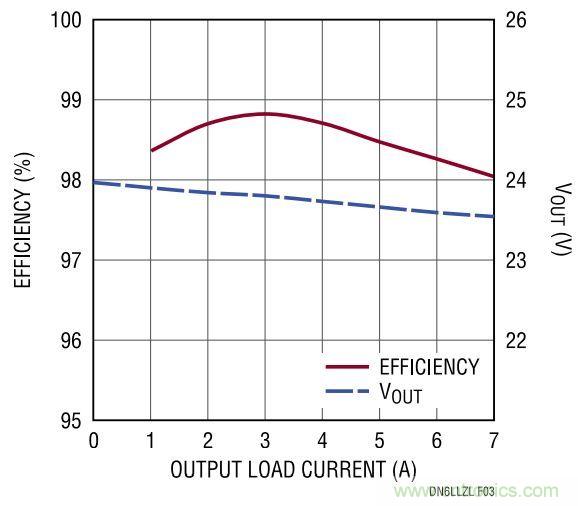

圖 3：12V VIN 至 24V/7A 倍壓器在 500kHz fSW 時的效率和負載調整率
在 4 個開關之間實現功耗平衡，傳播熱耗散，并使智能布局中減少發熱的工作得以簡化。圖 4 中的溫度記錄儀顯示，在 23°C 的環境溫度和自由空氣流動的情況下，熱點的溫升僅為 35°C。

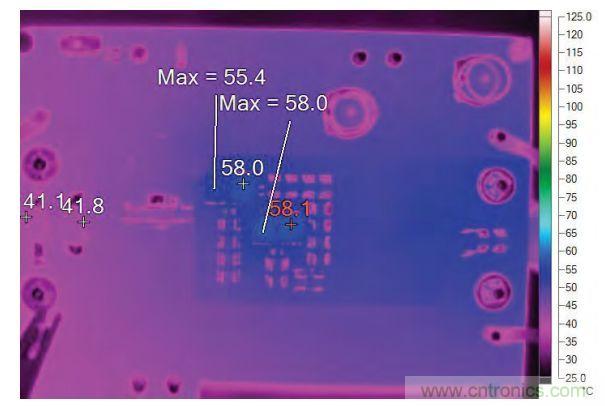

圖 4：在 12V VIN、24V VOUT、7A 負載、TA = 23°C、自由空氣條件下進行的熱測試
嚴緊的負載調節
盡管基于 LTC7820 的倍壓器是開環轉換器，但是LTC7820 的高效率保持了嚴緊的負載調節。如圖 3所示，在滿負載時的輸出電壓僅下降 0.43V (1.8%)。
啟動
在倍壓器應用中，如果輸入電壓從零緩慢地斜坡上升，則 LTC7820 能夠在不經受電容器浪涌充電電流的情況下啟動。只要輸入電壓以緩慢的速度斜坡上升(持續時間為幾 ms)，則輸出電壓能跟蹤輸入電壓，而且電容器之間的電壓差保持很小，因此沒有大的浪涌電流。
輸入的轉換速率控制可通過在輸入端上采用一個斷接FET 或使用熱插拔控制器來實現，如 LTC7820 產品手冊中的典型應用部分所示。在圖 1 中，輸入端上采用了一個斷接 FET。與分壓器解決方案不同，倍壓器每次都必須從零輸入電壓啟動，但是它能在具有重負載時直接啟動。圖 5 示出了在 7A 負載條件下的啟動波形。

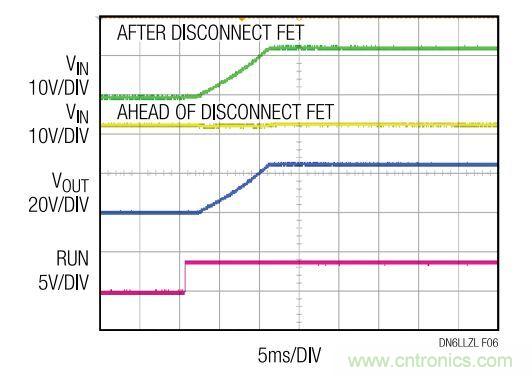

圖5：7A 負載條件下的啟動波形
結論
LTC7820 是一款固定比例高電壓高功率開關電容器控制器，具有內置柵極驅動器以驅動外部 MOSFET，可實現非常高的效率 (達 99%) 和高功率密度。堅固的保護功能使得 LTC7820 開關電容器控制器能適合高電壓、高功率應用，例如：總線轉換器、高功率分布式電源系統、通信系統和工業應用。
