【導讀】如果你需要多路電源給系統供電，多路輸出的開關電源是一種有效降低系統電源成本和簡化電源結構的方案，使用多路輸出電源時，需根據電源和負載的特性做合適的選擇或調整，正確使用多路輸出的開關電源。
在搭建系統時，不同的功能單元可能需要不同的工作電壓（例如繼電器需要24V，而MCU需要5V或3.3V），不同的功能單元間也需要電氣隔離（例如傳感器模塊和處理器單元需要隔離）。你是否會給每個單元單獨配一個隔離電源？如果選擇一個多路輸出的開關電源給系統供電，電路結構會簡化，成本會更低。電子系統中常用到的輸出電壓有：3.3V、5V、12V、24V、-5V、-12V和-24V等，市面上已有很多這些電壓組合的產品，就算沒有您也可以定制您需要的產品。
一.多路輸出的開關電源特點
1.一般只有一路輸出電壓是穩壓的，其他各路的電壓是非穩壓的。
2.非穩壓輸出的電壓會隨自己這一路的負載變化而變化（負載調整率），也會受其他各路負載大小影響（交叉調整率）。非穩壓輸出一般規律變化是：自己負載電流增大時，輸出電壓下降；其他路的負載電流增大時，輸出電壓升高。
3.電源產品的功率是指整機的額定功率，具體每一路的輸出要詳細看手冊，請?jiān)谑謨?cè)標示范圍之內使用。
4.電源多路輸出之間有的是隔離和非隔離，有的是共地和非共地，要根據實際需求進行選擇。
5.多路輸出的電源使用時可能需要加假負載以便調整非穩壓這一路輸出的輸出電壓。
二.多路輸出的開關電源應用注意點
1.仔細評估系統每一路需要的電壓和功率范圍，不僅僅是評估最大功率，還要評估最小功率。這樣你在選用多路輸出的開關電源時才能準確評估每路輸出電壓的波動范圍，避免輸出過低或過高，導致系統工作不正常。
2.充分評估系統每路的用電情況，拿到電源樣品后也一定要上機實際測試驗證。
3.每路負載一般不要小于10%Io，如果系統實際最小功率低于10%Io時建議外加假負載。
三.典型產品應用說明

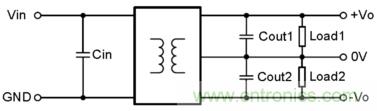

E2405URAD-6W
該電源產品：18~36V輸入，+5V/600mA（穩壓），-5V/600mA（非穩壓），雙路總功率為6W，±5V共地。每路最小負載建議>10%Io使用，正負雙路在平衡負載使用，-5V輸出電壓偏差會比較小。

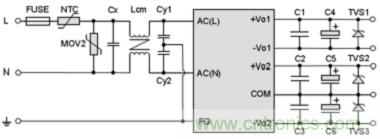

ZY0JGD0512CDI1-5W
該電源產品：85~265VAC輸入，+5V/600mA、+12V/80mA、-12V/80mA三路輸出，三路總功率為5W。+12V(+Vo2）和-12V(-Vo2)共地，+5V與±12V之間是隔離的。
