【導讀】要想設計出節省成本、穩定可靠的系統電源，必須隔離電源模塊加上開關芯片強強聯合。兩者互取所需就可以建立起一個良性系統供電。本文就詳細介紹了電源模塊加上MPS芯片，從而輕松解決系統電源的解決方案。

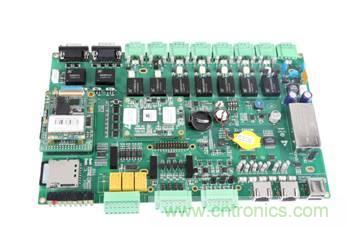

圖1整套電源解決方案
一、隔離電源模塊及接口模塊解決接口干擾問題：
在電子技術高度發達的時代，各種產品及設備不斷出現，設備與設備之間的互聯也是必不可少的。由于不同設備之前存在著地電勢差異，直接將設備互聯會在地線之間存在地環流，從而影響接口的正常通訊。以CAN-bus為例，現在CAN-bus網絡越來越多，CAN-bus遠距離應用面臨的大的地電勢差、高共模電壓、強電磁輻射的可能性大大增加。我們推出微功率電源及接口模塊解決了此問題。
圖2隔離電源模塊及接口模塊
推薦型號:CTM1051KT
隔離耐壓：3500VDC
工作溫度范圍：-40℃～+105℃
傳輸波特率：40k~1M
單網絡至少可連接110個節點
高EMS抗擾性能
二、解決各種系統板的供電電壓需求：
如何設計一個合適的系統電源？首先我們需要確定系統輸入電源電壓及類型，其次要確定系統中有哪幾種類型的電壓，同時確定各部分電路的電流需求。再根據實際需求選擇合適的電源芯片設計電路。
MPS可以提供從220VAC輸入到MCU使用的3.3V、1.8V電壓的整套供電方案。下面就介紹一下，MPS的AC-DC電源、開關降壓電源、雙路LDO的基本應用于特性：
圖3隔離AC-DC應用
型號及特點：
推薦型號：MP020-5
集成700VMOSFET
原邊反饋，無需光耦反饋
電路簡單，成本低
超低待機功耗至30mW
適用功率等級(5W~10W)
[page]

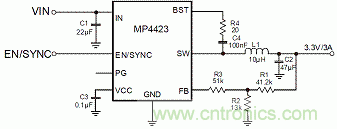

圖4非隔離DC-DC應用
型號及特點：
推薦型號：MP4423
4-30V輸入電壓范圍
內部集成雙MOSFET，節省續流二極管
電路簡單，體積小

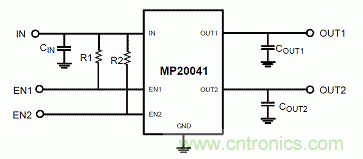

圖5雙路LDO應用
型號及特點：
推薦型號：MP20041
雙路LDO，省體積省成本
多種電壓選擇（1.2V、1.8V、2.5V、2.8V、3.0V、3.3V）
單獨使能控制
三、MPS模塊產品保證緊湊的產品設計：
非隔離DC-DC電源除了需要高效率易設計外，目前微型化的產品設計也對空間體積提出了很大要求。為了給客戶節省更大體積空間，MPS推出了帶電感、二極管的模塊類產品。僅需要3*5mm的PCB空間就可以實現3A的電流輸出能力，外圍僅需要兩個分壓電阻，加輸入輸出電容即可。

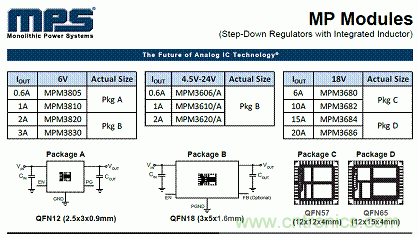

圖6模塊式非隔離電源芯片
從上面的介紹可以看出，ZLG微功率電源模塊可以彌補芯片設計微功率電源的成本及體積問題，同時接口模塊的設計更能節省空間，并大大提高產品的可靠性。而MPS的開關電源芯片可以靈活設計輸出電源電壓的，同時提供高效率小體積的非隔離應用。ZLG電源模塊和MPS電源芯片共同攜手為你系統提供高質量的電能供應，讓你的產品飛起來。
相關閱讀：
如何完成大功率電源模塊的并聯均流？
周立功“懸絲診脈”專業打造電源模塊熱設計
直通車：直擊直流電源模塊的設計“壁壘”
