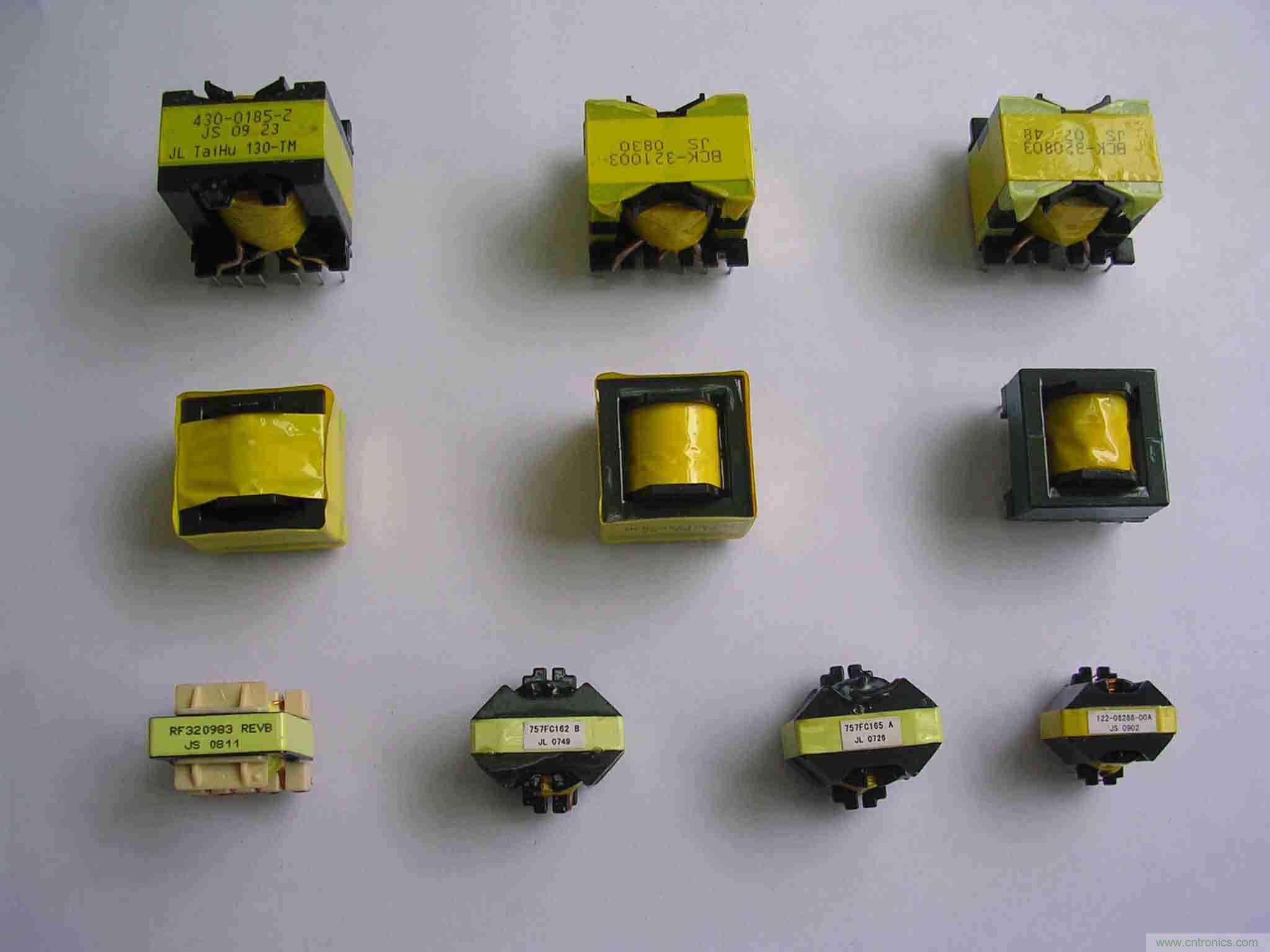

【導讀】開關電源變壓器用了較長時間會長生發熱現象，這種現象是什么原因?qū)е碌模看鸢妇褪?mdash;—加入了開關管的電源變壓器。電路中除了普通變壓器的電壓變換，還有絕緣隔離與功率傳送功能。
由此看來，開關電源變壓器發熱是因?yàn)殚_關管發熱，而開關管的發熱量是由損耗引起的，開關管的損耗由開關過程損耗和通態損耗兩部分組成，因此，降低發熱量可以有以下幾種方法。
1、減小通態損耗可以通過選用低通態電阻的開關管來減小通態損耗。
2、開關過程損耗是由于柵電荷大小及開關時間引起的，減小開關過程損耗可以選擇開關速度更快、恢復時間更短的器件來減少。
3、更為重要的是通過設計更優的控制方式和緩沖技術來減小損耗，如采用軟開關技術，可以大大減小這種損耗。
4、減小功率二極管的發熱量，對交流整流及緩沖二極管，一般情況下不會有更好的控制技術來減小損耗，可以通過選擇高質量的二極管來減小損耗。
5、對于變壓器二次側的整流可以選擇效率更高的同步整流技術來減小損耗。
6、對于高頻磁性材料引起的損耗，要盡量避免趨膚效應，對于趨膚效應造成的影響，可采用多股細漆包線并繞的辦法來解決。
