【導讀】電動汽車的電源管理在多個領域都有涉及，例如車輛行駛速度、電動機、行駛阻力、蓄電池的工作狀況、發動機等。電動汽車的電源管理的關鍵在于利用CAN總線技術連接測控裝置。在蓄電池混合動力系統和全電動力系統中，電源管理系統的設計是車輛性能中的關鍵點。
基于CAN 總線的能源管控系統拓撲結構
電動汽車底盤部分耗能與節能系統連接起來形成的基于CAN 總線的能源管控網絡拓撲結構如圖1 所示，共包括制動能量轉換裝置、動力總成、電池管理、電機控制器、行駛阻力測試幾個下位關鍵監測節點和一個由車載計算機系統構成的上位主控節點。
圖1：基于CAN 總線的能源管控網絡拓撲結構
制動能量轉換裝置與駕駛員的操控監測系統、電池電機控制器共同工作。當駕駛員踩踏制動踏板時，首先制動電機靠近待制動的旋轉器件，如傳動軸，消耗車輛慣性能量，并轉換為電能，同時操控監測系統監測到制動踏板動作時，對電池充電電路進行調整，實現制動電機傳遞過來的電能的存儲。
動力總成系統主要用于實現發動機工況的優化運行。在正常行使的情況下，發動機的能量分為兩路，一路傳遞給車輛傳動與推進系統，驅動車輛正常行使，另一路則帶動電機工作，向蓄電池供電。此時，電機與電池構成的輔助動力系統相當于一個能量調節裝置，通過電池電機控制器和行駛阻力測試裝置，根據外界路況的變化，實現發動機兩路輸出能量的調整和分配。
通過CAN總線，車載計算機系統構成的上位主控節點把整個能源管控網絡連接起來，通過專門的軟件系統，進行數據采集、數據分析和控制策略的輸出，實現外界行駛阻力與發動機能量調整之間的優化匹配，實現車輛內部的能量轉換利用，實現電機、電池系統的節能、蓄能和補充能量的調節作用。
電源管理系統的通信需求與CAN 總線技術
電動汽車的電源管理，需要隨時監控發動機、電動機、蓄電池的工作狀況、車輛行駛速度、行駛阻力數據以及駕駛員的操作情況，并且能夠根據上述數據經過智能化處理后自動控制節能裝置或者電路工作，所以需要首先解決與能量消耗和能量轉換相關的部件運行狀態傳感器的連接方式。
目前，汽車內部測量與執行部件之間的數據通信主要采用CAN 總線技術，該總線技術最早由德國BOSCH 公司推出，主要用于解決現代汽車中眾多的控制與測試儀器之間的數據交換問題。利用CAN 總線開發的電動汽車電源管理系統，不僅通信速率高、準確、可靠性高，而且易于與整車控制網絡相兼容，為傳感器信號、各個控制單元的計算信息和運行狀態的共享以及隨車或離車故障診斷等提供了基礎平臺，所以本課題中，采用CAN 總線作為電源管理的基本通信技術。
基于CAN 總線的各監控節點結構和通信流程

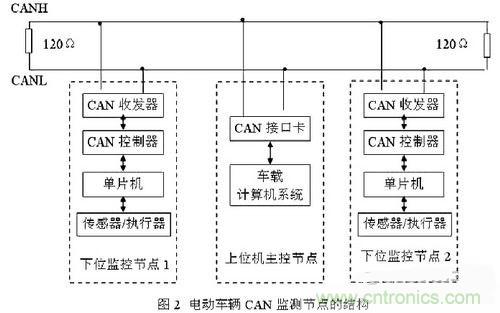

CAN 總線節點結構一般分為兩類：一類采用CAN適配卡與PC機相連，實現上位機與CAN總線的通訊；另一類則是由單片機、CAN控制器及CAN驅動器構成，作為一類節點與CAN總線進行數據傳輸，在本文設計的能源管控系統中，上位主控節點采用了第一類CAN總線節點結構，各個關鍵監測/控制系統采用了第二類 CAN 總線節點結構。各個節點的結構和系統的連接方式如圖2 所示。在總線的兩端配置了兩個120Ω的電阻，其作用是總線匹配阻抗，可以增加總線傳輸的穩定性和抗干擾能力，減少數據傳輸中的出錯率。
[page]

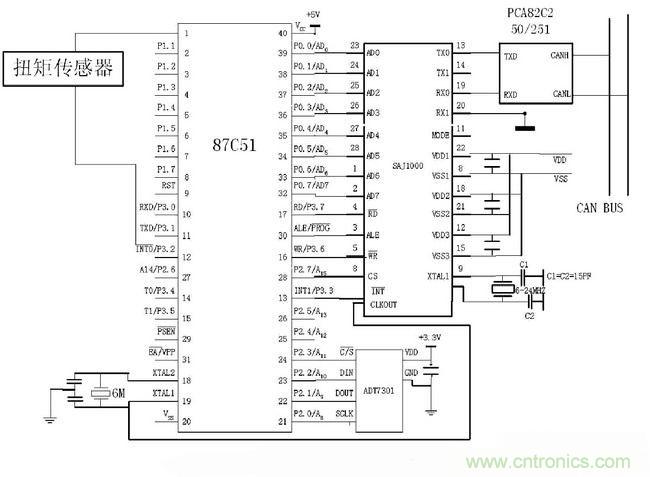

對于各個下位監控節點而言，通常可采用51 系列單片機作為該節點的監測信號初級處理中心裝置，而用SJA1000 來做C A N 控制器，PCA82C250 則是一種常用的CAN 收發器和物理總線的接口，主要可以提供對總線的差動發送能力和對CAN 控制器的差動接受能力。采用上述三種元器件構成的一個下位監控節點的電路圖形如圖3 所示。
圖3：節點電路圖
CAN總線結構

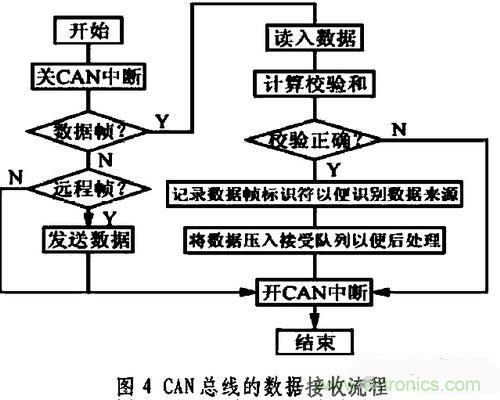

CAN 總線的三層結構模型為：物理層、數據鏈路層和應用層。其中物理層和數據鏈路層的功能由SJA1000 完成。SJA1000 在上電硬件復位之后，必須對其進行軟件初始化之后才可以進行數據通訊，其主要作用是實現對總線的速率、驗收屏蔽碼、輸出引腳驅動方式、總線模式及時鐘分頻進行定義。整個能源管控系統通信過程中，各控制器按規定格式和周期發送數據(車速、蓄電池電壓、電流和行駛阻力和發動機轉速等)到總線上,同時也要接收其它控制器的信息。總線上其它控制器根據需要各取所需的報文。對于接收數據,系統采用中斷的方式實現,一旦中斷發生,即將接收的數據自動裝載到相應的報文寄存器中。此時還可采用屏蔽濾波方式,利用屏蔽濾波寄存器對接收報文的標識符和預先在接收緩沖器初始化時設定的標識符進行有選擇地逐位比較,只有標識符匹配的報文才能進入接收緩沖器,那些不符合要求的報文將被屏蔽于接收緩沖器外, 從而減輕CPU 處理報文的負擔。上位機利用中斷方式接收相關數據的流程如圖4 所示。
電動汽車能源管理的重要性
電動汽車的電源管理，主要作用在于充分發揮燃料的燃燒效能，使發動機在最佳工況點附近工作，并通過電動機和蓄電池的能量儲備與輸出，及時調節車輛運行工況和外界路面條件之間的匹配關系。經過十多年的發展，電動汽車的動力系統設計方面，目前最有實用性價值并已有商業化運轉的模式，只有混合動力汽車。混合動力系統總成已從原來發動機與電機離散結構向發動機電機和變速箱一體化結構發展，即集成化混合動力總成系統。所以，這里只考慮混合動力系統的電源管理情況。混合動力系統的電源管理，從功能上而言，需要實現如下兩個目標：
（1）保證發動機的最佳工況，避免出現發動機的低效工作。通常可將發動機調整在最佳工況點附近穩定運轉，通過調整電池和電動機的輸出來適應各種外界路況變化。例如，當車輛處于低速、滑行、怠速的工況時，則由電池組驅動電動機，當車輛處啟動、加速、爬坡工況時，發動機- 電動機組和電池組共同向電動機提供電能。這樣，由于發動機避免了怠速和低速運轉從而提高了發動機的效率，不僅減少了廢氣排放，而且節約了電源。
（2 ）充分利用車輛的慣性能量。當車輛減速、制動或者下坡路行駛時，則由車輪的慣性力驅動電動機。這時電動機變成了發電機，可以反向蓄電池充電，節約了燃料。
