【導讀】目前太陽能產業正面臨重大轉折點。太陽能模組價格快速下滑，不僅有助于產業拜托對于購買電價補貼政策的依賴，也將刺激一般家庭，工商辦公室轉載太陽能面板的意愿，引爆新一波小型太陽能逆變器系統安裝潮。這里向大家介紹幾款關于太陽能微型逆變器方案設計。
致力于亞太地區市場的領先電子元器件分銷商-大聯大控股宣布，其旗下世平為契合市場對于光伏產業的期望，特別推出分別以ADI ADSP-CM408和TI C2000為主芯片的微型逆變器方案。在大聯大世平集團的太陽能微型逆變器方案中，除ADI、TI之外，還將Vishay、Toshiba、Avago、Fairchild、Kemet、Atmel、NXP、ONSemi、ST等其他著名廠商的器件整合入系統中，以實現更高的性能和可靠性。
目前太陽能產業正面臨重大轉折點。隨著太陽能模組價格快速下滑，德國、意大利等國家已經紛紛達成市電同價，而美國、日本也將在今年年內達到。這樣不僅有助于產業拜托對于購買電價（FiT）補貼政策的依賴，也將刺激一般家庭，工商辦公室轉載太陽能面板的意愿，引爆新一波小型太陽能逆變器系統安裝潮。
中國的光伏行業處于世界領先地位，而且中國政府還在持續的支持光伏行業的發展。2014 年 1 月 14 日召開的 2014 年全國能源工作會上，國家能源局已經敲定2014年國內新增裝機14GW，其中分布式比例占60%左右，地面電站比例占40%左右。加上國家的補貼性政策，分布式電站將會成為未來主流。而且，伴隨光伏逆變器價格競爭的紅海，以及家用型太陽能系統的安裝量激增，微型逆變器的需求也將水漲船高。
太陽能微型逆變器方案：
圖示1-大聯大世平集團太陽能微型逆變器方案架構圖
基于 ADI ADSP-CM408 250W 微型逆變器的方案
圖示2-基于ADI ADSP-CM408的微型逆變器架構圖
[page]
方案特點
" 為光伏而生的處理器：ADSP-CM408是ADI公司專門為光伏市場開發的一款DSP，它不僅具有傳統DSP的高處理性能，同時有更高的采樣精度，內部固化的電能計量芯片，更是為開發者省去了不少編寫軟件的工作。同時，它內部的諧波分析引擎能方便的進行有功，無功功率的計算。
" 磁隔離技術的應用：替代了光伏行業傳統的光耦隔離，在電流檢測、MOSFET驅動、通信、系統電源方面都有合適的產品。為光伏逆變器的設計提供的更可靠的穩定性和更長的使用壽命。同時，可多功能集成的磁隔離產品的為系統節省了更多的PCB 面積。
" 安規認證：伴隨著光伏市場的規范化與成熟化，安規認證也越來越成為了產品出口的必要條件。ADI 磁隔離產品均通過了UL、VDE、SAA、TUV等認證，ADI 可為客戶提供有安規保證的產品。

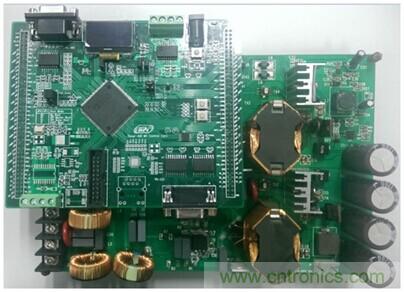

方案照片
基于 TI C2000 200W 的微型逆變器方案
方案框圖
圖示3-基于TI C2000的微型逆變器架構圖
方案特點
" 輸入22V ~ 45V直流
" 輸出220V 50Hz交流
" 輸出功率200W
" 數字控制
" 交錯反激拓撲結構
" 轉換效率高
" 快速執行MPPT算法
" 輸出電壓可調
方案照片
