【導讀】由ST公司生產的離線轉換器VIPER26LD，是一個具有800V雪崩耐用電源和一個PWM控制器的優秀產品。通過用戶的定義，可以完成過流限制，反饋網絡斷線保護，遲滯熱保護，以及軟啟動和安全自動啟動功能。由其設計的AD/DC電源更是有優秀的性能。
該器件提前頻率抖動降低了EMI濾波器的成本。突發模式操作和非常低電耗，有助于滿足節能法規所定標準。
方案設計的系統框圖及原理圖

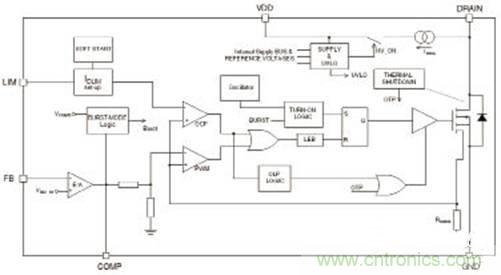

圖1 VIPER26LD內部方框圖

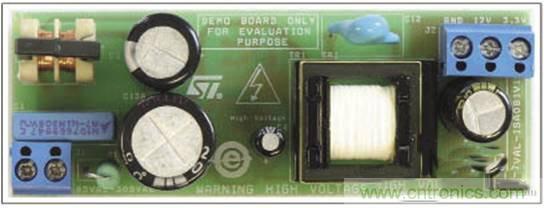

圖2 VIPER26LD方案原理圖
VIPER26LD主要特性
• 800V雪崩耐用電源
• PWM操作，頻率抖動，用于低EMI
• 工作頻率
- 60kHz的L型
- 115kHz H型
• 待機功耗《50mW在265VAC
• 限制電流設定點可調
• 板載軟啟動
• 故障狀態后安全自動重啟
• 遲滯熱關斷
VIPER26LD的應用
• 輔助電源電器
• 電能計量
• LED驅動器
[page]
• SMPS機頂盒，DVD播放機和錄像機
VIPER26LD方案總述
STEVAL-ISA081V1是一個隔離式的SMPS，能夠在很寬的輸入電壓范圍內，提供12W輸出。它是專為電源而設計的，是低成本的和節省空間的解決方案。
STEVAL-ISA081V1 SMPS采用初級調節，產生12V額定輸出電壓。此板基于VIPER 26LD單片轉換器在一個封裝中，集成了高電壓MOSFET和PWM控制器。

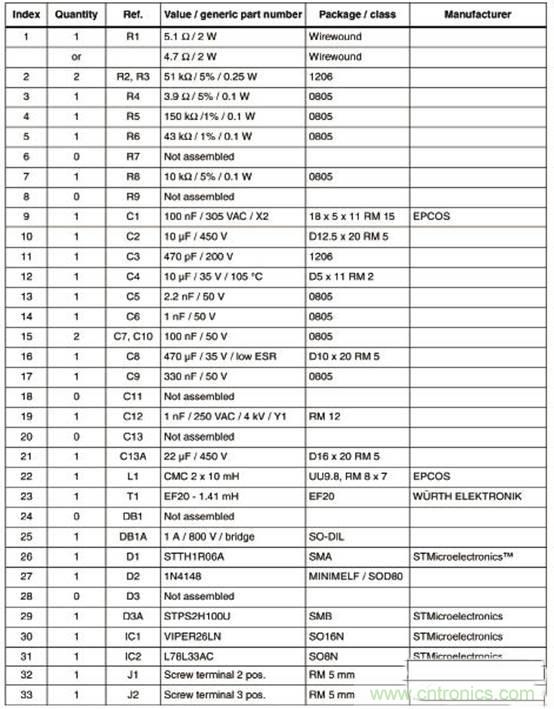

文件包含一個基本的技術說明演示板(原理圖，PCB細節和材料清單)，以及基本的測量(負載調節，效率，待機行為，EMI和熱性能數據)。文件的最后部分包含了如何設置不同的輸出電壓(10V~18V)，以及如何提高工作效率(最高86%)的建議。
