【導讀】本文是一位工程師給出的一款DC/DC隔離式反激開關電源設計原理圖以及電磁參數的計算，設計并不難，甚至于連變壓器磁芯都不用去選擇，僅僅是最基礎的反激開關電源的設計考慮步驟。小編認為對于剛開始學做電源的新手們將會是一個很好的幫助，同時也能給資深的工程師們作一個參考。

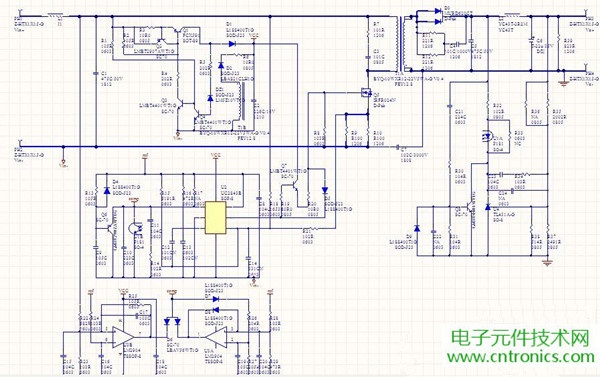

這是前兩年做電源的時候，做的一塊電源的設計。先上原理圖和電磁參數計算，希望能給需要的人以幫助。

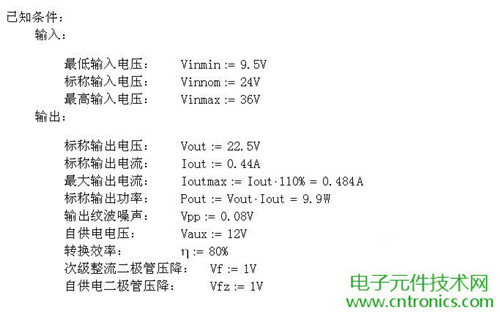

具體計算如下：
[page]

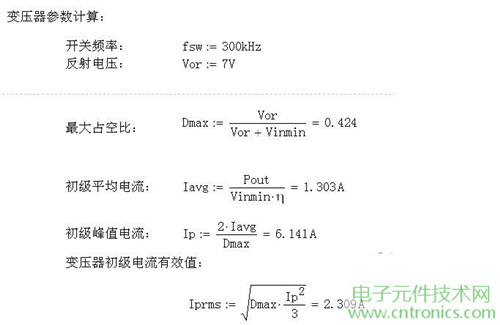

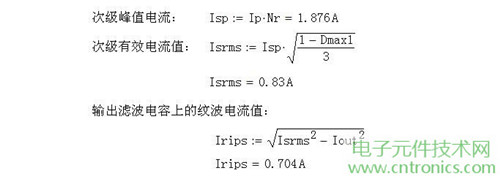

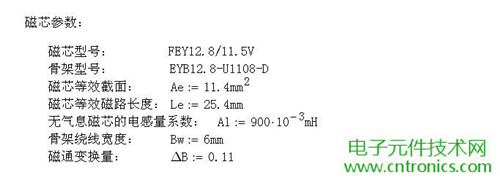

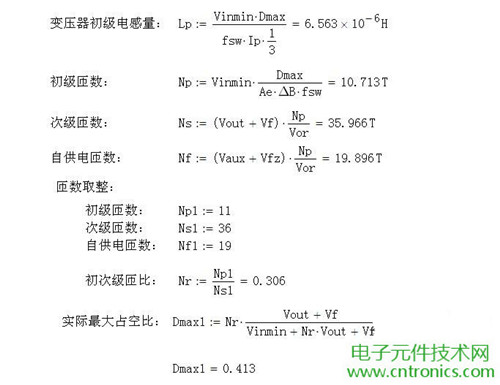

變壓器參數計算：
[page]

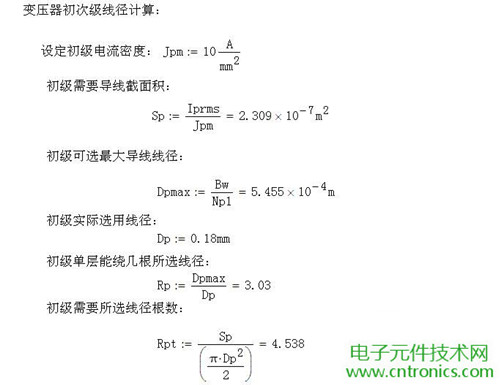

變壓器線徑計算：

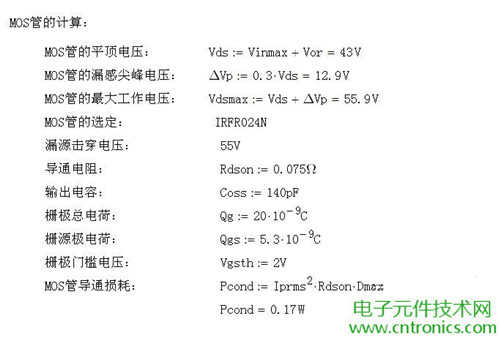

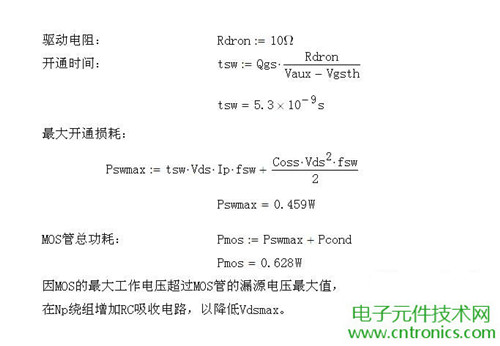

MOS管計算：
[page]

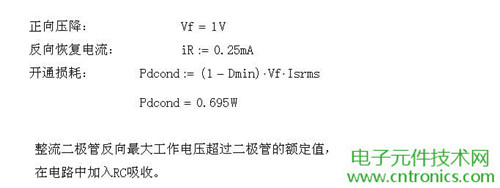

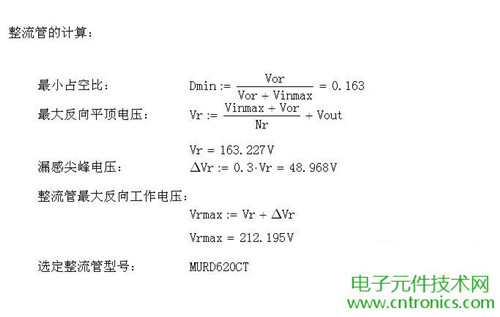

整流管計算：

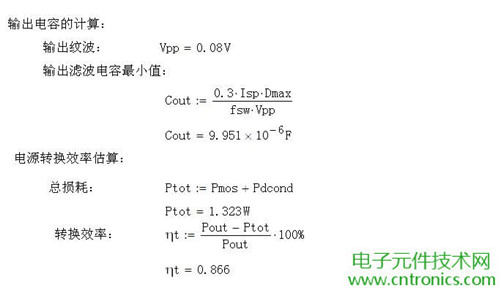

輸出電容和效率估算：
以上僅供參考。
純計算類的比較乏味，發點測試波形來給大家。
[page]

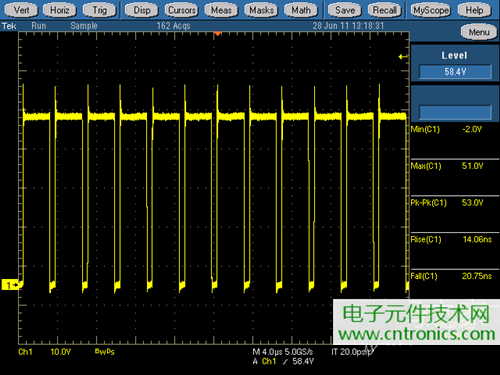

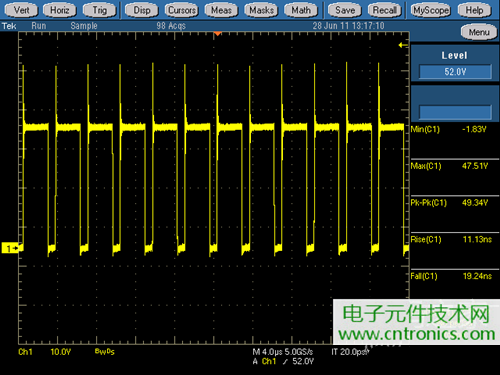

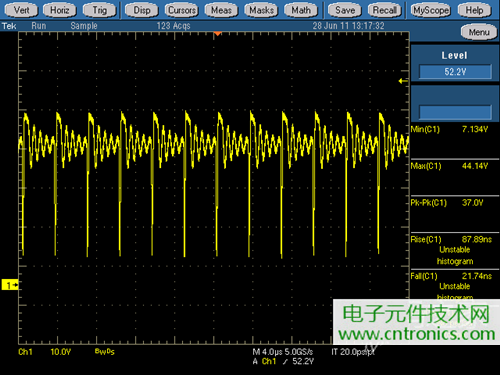

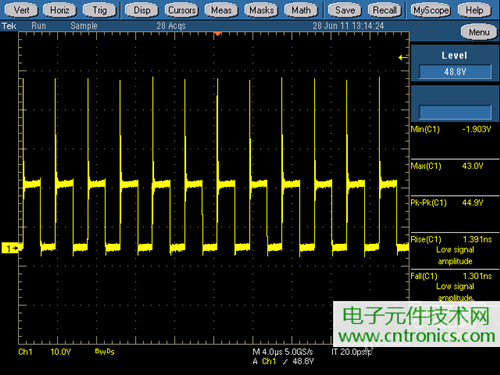

以下是MOS管的波形圖。
9V空載：
24V滿載：
36V空載：
36V滿載：

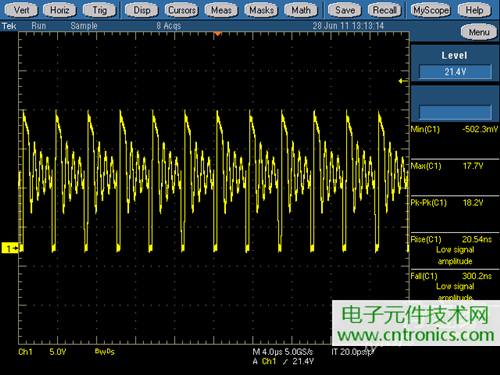

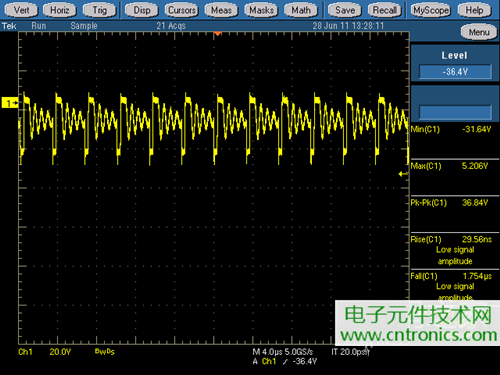

再來看看整流管的波形。
9V空載：
9V滿載：
24V空載：
24V滿載：
36V空載：
36V滿載：

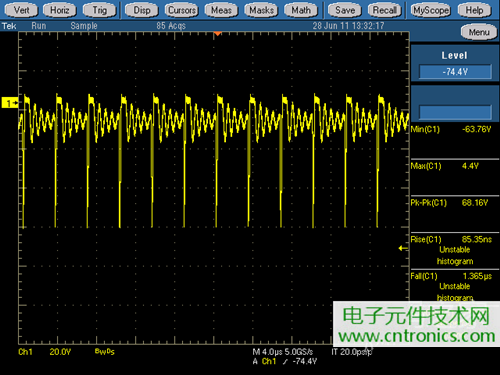

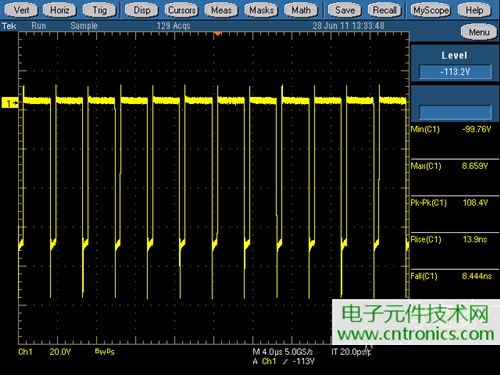

這是輸出的整流管的反向電壓值，從圖中可以看出，其反向電壓值，已經快要達到100V了。原理圖中給出的二極管時100V的反向耐壓值。很多人修改電壓時，只考慮到調整電壓采樣部分的電阻，而忽略了整流管的反向耐壓，希望能提醒大家在修改電壓時，莫要忘記修稿整流二極管。
其實，這個并不難！該設計并沒有引入連續模式斷續模式、僅僅是硬開關，沒有準諧振、沒有軟開關、沒有同步整流、沒有有源鉗位、沒有跳頻、沒有抖頻等等等等，僅僅是最基礎的反激開關電源的設計考慮步驟。甚至于連變壓器磁芯都不用去選擇，直接給出了。這已經簡化了非常多了。也沒有引入環路的計算。至于難或者不難，其實全看自己的！誰也不是一開始就會的。
