本文為大家介紹了鐵粉心在PFC中的應用。根據有源PFC電感的特點，指出使用磁粉心作為有源PFC電感鐵心優于使用功率鐵氧體開氣隙磁心，并介紹了FeSiAl材料的系列磁粉心，旨在增加廣大電源工作者選擇余地，制造出體積更小、溫升更低、價格更廉的功率因數校正器。
1、無源PFC中的電感材料選擇
無源PFC是一個由電感、電容組成的低通濾波器，如圖2所示是一種低通濾波器的電路原理圖，其中L1是共模電感，L2，L3是差模電感。
共模電感是完全對稱、線圈匝數相同的兩個電感線圈，繞在同一個鐵心上，電流同方向流經兩組線圈后，根據右手螺旋法則，在電感鐵心內產生兩個方向相反的磁場，由于流經電流大小，線圈匝數完全相同，磁場強度強弱相當，因而完全抵消，不存在磁飽和問題，主要是要考慮電感鐵心材料的初始磁導率μo，對于這類材料的μo越高越好，通常有高μo系列的鐵氧體磁心，μo=4×103，6×103，8×103，1×104等類型，鐵基超微晶材料μo≥5×104，坡莫合金系列如1J79，1J851系列，μo≥5×104。在選擇金屬磁性材料時必須注意頻響問題(見圖3)1J79或1J851系列的磁心μo隨頻率上升而下降的幅度比較大，越薄的材料，μo隨頻率下降的幅度比較小，設計時應注意這一點。
圖1 低通濾波器電路原理圖
差模電感主要要解決磁飽和問題，在實際使用過程中，廣大電路工作者已經逐步認識到了磁粉心的優越性，使用鐵心加氣隙的作法(鐵氧體磁心加氣隙，非晶磁心加氣隙，硅鋼磁心加氣隙)已越來越少。現在用于濾波器中差模電感鐵心大多為有效磁導率為60～75的磁粉心，B500=1.34T，即在39788.5A/m(即500Oe)的磁場強度下，磁感應強度達1.34T。

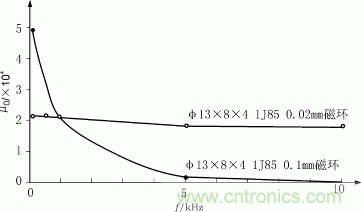

圖2 磁芯u0隨頻率f的變化關系
[page]
圖3是有效磁導率為75的鐵粉心的靜態磁滯回線，和鐵氧體材料相比，有高的Bs值，不易飽和，因此體積至少可減小一半，采用廉價的鐵粉作原料，并且不需要開口，沒有噪聲，成本可大大降低，價格可以和鐵氧體比擬，以27×14×11的規格為例，它可以承受400安匝而不飽和，優點突出。

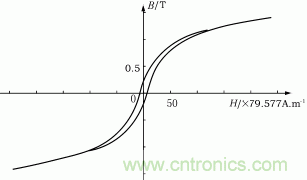

圖3 μe=75鐵粉心得B-H曲線
但是值得商榷的是，可選擇作為濾波器的差模電感的磁粉心不僅僅是μe=75鐵粉心一種，圖5是鐵粉心系列μe=75，μe=55，μe=35磁導率隨頻率變化的曲線，可見它們磁導率隨頻率上升而下降的趨勢不同。圖6是MICROMETARS公司-8(μe=35)和上海鋼研精密合金器材研究所SF-33(μe=37.5)鐵粉心材料的插入損耗曲線，可見吸收峰出現在不同的頻率范圍內，因此除了考慮電感量大小，磁飽和問題，價格等因素外，還應該考慮抑制噪聲的頻率范圍，來選擇不同型號的鐵粉心。

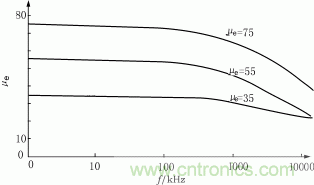

圖4 有效磁導率與頻率的關系曲線

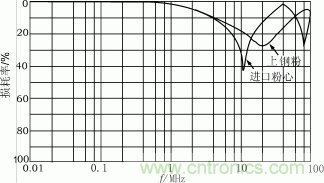

圖5 兩種鐵粉心的插入損耗曲線
[page]
2、有源PFC中的電感材料選擇
在功率放大的功率因數校正中基本上是采用升壓式變換電路，而升壓電感是串在輸入回路中，電感電流等于輸入電流，只要控制電感電流就可以達到控制輸入電流。功率開關器件的切換速率ωS遠大于工頻ωo(ωS=Kωo，K 1);L值大得足以使電感中的電流連續，當功率器件開關切換脈沖占空比的變化遵循正弦規律時，即所謂正弦波脈寬調制(SPWM)時電感中流過的電流為：
當K=1時，
iL=Ipsinωot(3)
即iL與輸入電壓一樣，都是正弦波，相位又相同，從而實現了DF=1，cosφ=1，達到功率因數校正的目的。從圖7中可見，S的控制信號實際上受控于輸入電壓，開通時由全波整流電路為L充電，關斷后L上的電壓與輸入電壓疊加為電容C和負載提供能量，因此PFC中的電感是一個儲能電感而且電感量又必須足夠的大，在50Hz基波電流上又疊加了高頻成份，對于該電感鐵心材料提出了相當高的要求，即在強的基波電流作用下不飽和又在高頻下有低的損耗。

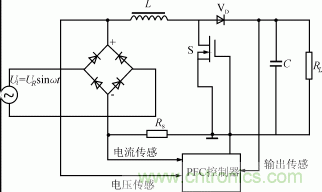

圖6 基本升壓型有源功率因數校正電路
目前扼流圈鐵心使用的材料主要有兩類，一類是功率鐵氧體磁心加開氣隙，另一類是磁粉心。表1是它們的飽和磁感應強度(Bs)的比較，其中錳鋅軟磁鐵氧體Bs值最低，為0.5T，約為鐵粉心的一半左右，因此在同樣安匝數下和鐵粉心相比截面將增加1倍左右，因而體積勢必增大。
表1不同材料的Bs值比較
另外由于加開氣隙，在鐵氧體開氣隙處表面，形成表面渦流，造成鐵氧體磁心局部升溫，使鐵氧體磁心發熱，當溫度超過鐵氧體居里點時，有效磁導率μe急劇下降為0，這也是功率鐵氧體磁心用作電感不利的一面，許多電源工作者對鐵氧體磁心在有源PFC線路中用作儲能電感鐵心持否定態度，可能主要就是這個原因吧。
關于磁粉心在PFC電感中的應用，已被很多電源工作者所認可。目前磁粉心材料大致有鐵粉心，Sendust粉心(FeSiAl)，坡莫合金粉心(P.P.M)，從損耗曲線上可以看出，P.P.M(μe=60)及Sendust(μe=60)和鐵粉心(μe=35)相比，前二者約為后者的1/10～1/6，因此，鐵粉心可以排除，無法用作PFC電感材料，除非大大增加體積，降低工作B值。
[page]
國外文獻對于PFC電感材料一般都介紹坡莫合金系列，筆者以為，2Mo80NiFe磁粉系列(μe=160，147，125，60等)有優良的性能，其頻率特性、電流特性，損耗特性均為目前最高水平，而且系列化，有可選擇余地，但是價格比較昂貴，在電源價格競爭激烈的今天，很多使用者無法接受，我們向廣大電源工作者推薦比較廉價的FeSiAl粉心。
圖7 FeSiAl系列μe-f曲線
圖8 FeSiAl粉心μ/μ0-I曲線

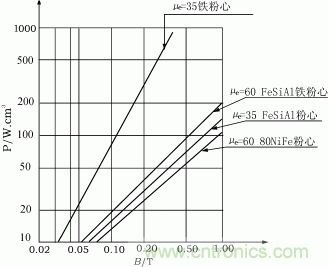

圖9 損耗曲線(f=20kHz)
FeSiAl 材料很早就被發現有優良的磁性能(可以和坡莫合金相比擬)，高μ值(μo=8×104～10×104)，低損耗，Bs=1.1T，但由于其脆性，加工困難，而沒有大量使用。我所經過幾年的研制開發，形成了系列的FeSiAl磁粉心產品，μe=90±5，55±5，35±5，目前進一步推向市場，圖7，8 是它們的μe-f曲線和電流特性曲線，可以和2Mo80NiFe相比擬，從圖9中所介紹的損耗曲線中可以發現，它的損耗高于坡莫合金磁粉心，但遠低于鐵粉心，可用在PFC中作電感材料。
