【導讀】Linear新推出一款線性穩壓器LT3055，該器件具有精準、可編程電流限制和診斷功能，可提供500mA的輸出電流和350mV 壓差電壓，噪聲僅為25µVRMS，在電壓、負載和溫度范圍內，輸出電壓容差是高度準確的±2%。
近日，凌力爾特公司（Linear） 推出高電壓、低噪聲、低壓差線性穩壓器 LT3055，可提供精準、可編程電流限制和診斷功能。該器件在滿負載時可提供高達500mA的輸出電流和一個 350mV 壓差電壓。LT3055 具有一個 2V 至 45V的寬輸入電壓范圍，可調輸出電壓在 0.6V 至 40V。通過 REF/BYP 引腳的一個電容器可實現可編程的低噪聲工作 （在 10Hz 至 100kHz 帶寬內只有 25µVRMS），并具有基準軟起動功能，從而防止在接通時出現輸出電壓過沖。在電壓、負載和溫度范圍內，輸出電壓容差是高度準確的 ±2%。
LT3055 提供了多種診斷和安全功能。IMAX 引腳的一個電阻器用于設置電流限制，在整個溫度范圍內實現了 ±10% 的準確度。而且，IMIN 引腳上的一個電阻器用于設置一個最小輸出電流檢測器，對于檢測開路情況是很有用。此外，電流監視器功能提供了一個等于 1/500 輸出電流的電流，從而允許用戶測量輸出電流或計算器件的功耗。如果 LT3055 處于電流限制 （FAULT2）、在低于其最小輸出電流 （FAULT1） 或處于熱限制 （FAULT1 和 FAULT2） 時，邏輯故障引腳將置為低電平。PWRGD 指示輸出穩壓。TEMP 引腳指示芯片溫度。而且，LT3055 的內部保護電路包括電池反接保護、反向輸出保護、反向電流保護、內部故障電流限制和熱限制。
LT3055 采用一個非常小和低成本的 3.3µF 陶瓷輸出電容，從而提高了穩定性和瞬態響應。采用該纖巧型外部電容器不需要像其他很多穩壓器那樣要增加串聯電阻（ESR）。LT3055 的寬輸入和輸出電壓范圍、快速瞬態響應、65µA （工作時） 以及 《1µA （停機時） 的低靜態電流等特點使其成為有源天線電源、工業電源、要求優化運行時間的電池供電型系統、以及需要具備診斷信息和保護功能的高可靠性供電電源之理想選擇。
LT3055采用熱增強型16 引線 3mm x 4mm DFN 和16 引線 MSOP 封裝，兩種封裝均有緊湊的引腳布局。E 和I 級版本在 -40°C 至 +125°C工作結溫范圍內工作，MP 級版本在 -55 至 +150°C范圍內工作 （僅 MSOP 封裝），而 H 級版本則在 -40°C 至 +150°C范圍內工作 （僅 MSOP 封裝）。所有器件皆有現貨供應。E 級版本的千片批購價為每片 2.20 美元。
LT3055線性穩壓器性能特點
●輸出電流：500mA
●壓差電壓：350mV
●輸入電壓范圍：2V 至 45V
●可編程精準電流限值：±10%
●輸出電流監視器：IOUT 的 1/500
●可編程最小 IOUT 監視器
●溫度監視器：10mV/°C
●故障 (FAULT) 指示器：電流限值、熱限值或最小 IOUT
●低噪聲：25μVRMS (10Hz 至 100kHz)
●可調輸出 (VREF = VOUT(MIN) = 0.6V)
●輸出容差：±2% (在整個負載、電壓和溫度范圍內)
●可在采用低 ESR 陶瓷輸出電容器 (最小電容值為 3.3μF) 時實現穩定
●停機電流：<1μA
●反向電池和熱限制保護
●16 引腳 4mm x 3mm DFN 封裝和 MSOP 封裝
LT3055線性穩壓器典型應用

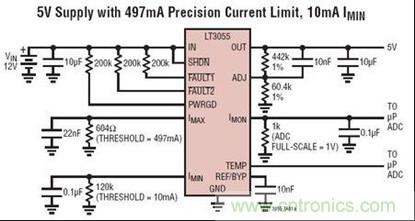

圖：LT3055線性穩壓器典型應用
LT3055線性穩壓器應用領域
●受保護的天線電源
●汽車智能信息服務系統
●工業應用 (貨車、叉式升降機等)
●高可靠性應用
●對噪聲敏感的 RF 或 DSP 電源
