【導讀】寬帶寬無線發射器常用模擬正交調制器（AQM）把復合（I + j*Q）基帶信號轉換為射頻。AQM內含一個本機振蕩器（LO）輸入、一個生成兩個LO 90度異相的分相器、兩個混頻器（每個混頻器將基帶信號混頻為射頻）以及一個組合兩個信號的加法器。

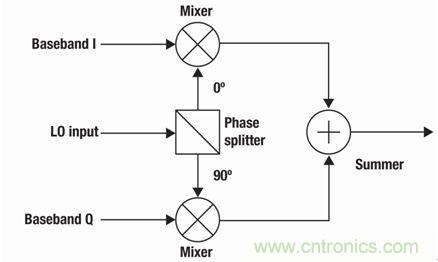

圖1：模擬正交調制器系統結構圖
就一個完美匹配I和Q通路的理想AQM而言，基帶信號的?BB頻率復頻為：
根據基帶Q的不同符號，得到?BB - ?RF或者?BB + ?RF RF輸出的單頻
但是，實際狀況不見得理想，有三種可能出現的誤差：
基帶DC偏差
I和Q分支之間的增益錯配
LO相位誤差

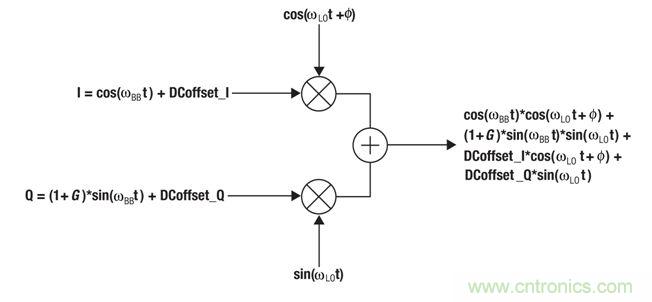

圖2數學方法表示。
圖2 ：有偏差、增益及相位誤差的AQM的數學表示
DC 偏移會與 LO 混頻，產生 LO 饋通，即?LO的頻率。I和Q分支的DC偏移加入正交，形成以下的LO饋通振幅：
[page]

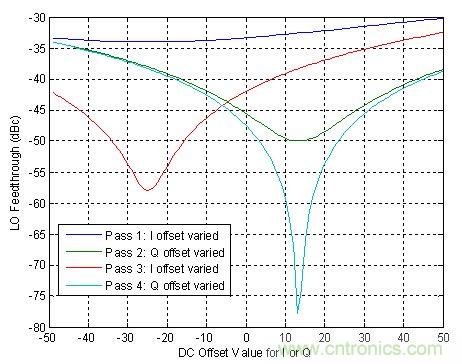

通過在基帶信號中添加一個反向偏差，可對LO饋通進行校正。許多雙高速DAC或集成發射器解決方案，例如：TI的AFE7071等，都包括生成校正用基帶偏差的數字電路。找到I和Q基帶信號最佳DC偏差值的一種簡單方法是，監測LO饋通振幅，并反復地改變首個I DC偏差，然后再改變Q DC偏差，最終找到最小LO饋通（圖3）。在pass 1期間，Q DC偏差保持不變，而對I DC偏差進行掃描，直到找到最小LO饋通為止。在pass 2期間，I DC偏差值維持在最低限度，而對Q DC偏差進行掃描，直到找到最小LO饋通為止。在理想情況下，每個I和Q僅需要一個pass，但首批2個pass期間LO饋通最小值所產生的測量誤差，通常亦意味需要3個或者4個pass。
圖3：本機振蕩器饋通校正過程
增益和相位誤差會導致無用混頻器抵銷不完全的結果—剩余量稱作邊帶抑制（SBS）。上下邊帶振幅以基帶Q輸入的增益誤差G和I分支混頻器LO的相位誤差?（弧度）作為開始，其為：
在這種情況下，低邊帶主導，而邊帶抑制為一個比率：
或者也可以用dBc表示：

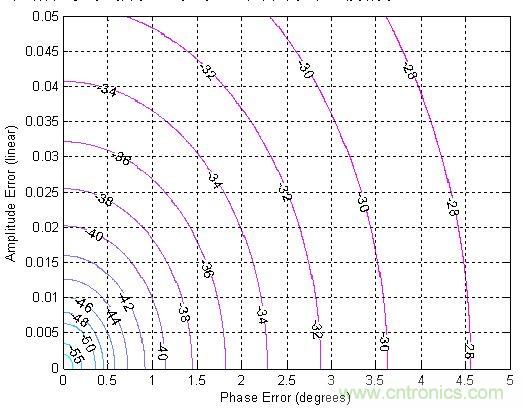

圖4顯示dBc和相位及振幅誤差表示邊帶抑制的比較情況。
圖4：邊帶抑制（dBc）對比相位及振幅誤差
使用上述類似方法求解LO饋通時，通過改變基帶信號的增益和相位來抵消AQM的增益和相位誤差，可以校正邊帶抑制（SBS）。如TI的DAC34SH84等高速插值數模轉換器（DAC），包含了一些生成DC偏差、基帶信號增益和相位變化的數字電路，從而可以輕松修正AQM的缺陷。
盡管LO饋通和SBS均可在任何狀態下獲得完美的校正，但最佳校正值會隨電源電壓、溫度、RF和基帶頻率、LO功率等而變化。通常，僅在制造期間進行一次校正，之后，在系統起動時，再對這些值進行存儲和編程。在一次性校正以后，LO饋通和SBS的溫度、電壓和LO功率差異通常會在AQM數據表曲線圖中標明（參見TI TRF3705數據表圖33-44）。LO饋通和SBS通常會好于–50 dBc（比未校正值好10-15 dB）。
