【導讀】通過端子的不同組合，可以輸出幾十伏以下多種電壓，以適應不同場合的需要。本文將介紹幾種常見線間變壓器妙作電源變壓器的實際接線圖。
我們知道，線間變壓器有定壓式、定阻式兩種。定壓式(SBV系列產品)的一次側有90V、120V；二次側有20V、30V、60V，繞組各有1～2組，完全可以用輸出較高電壓的場合。例如：依次有兩個120V繞組，則可以將這兩個繞組串聯起來接市電220V交流電源，那么在它的次級20V繞組輸出端的電壓，則可以計算出：[220/(2X120v)]×20≈18(v)。

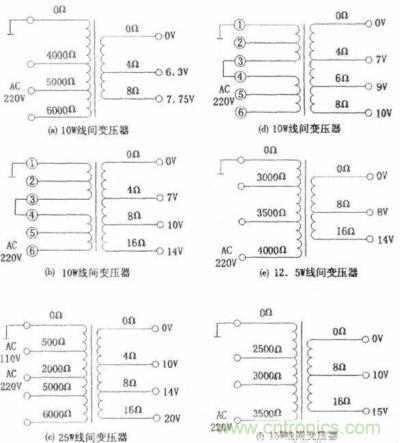

定阻式線間變壓器也有許多端子，高阻抗端子一般有：OΩ、500Ω、1250Ω、2500Ω、3750Ω、5000Ω;低阻抗端子一般有：0Ω、8Ω、16Ω，有些線間變壓器還有4Ω端子。高阻抗端接220V交流電源；低阻抗端作為輸出端。通過這些端子的不同組合，可以輸出幾十伏以下多種電壓，以適應不同場合的需要。下圖所示為幾種常見線間變壓器妙作電源變壓器的實際接線圖。
凡是線間變壓器①～⑥阻抗：0Ω、500Ω、2000Ω、5000Ω、OΩ、4Ω、6Ω、8Ω、16Ω等都是線間變壓器原有端子標記。在標記端標有220V、10～20V均為作電源變壓器時的電源輸入、輸出端電壓。由于定壓式線間變壓器的端子已標有額定電壓值，這里就不再多作介紹了。
另外，這里需要說明的有以下三點：
(1)線間變壓器為了保證頻響，防止磁通飽和引起失真，一般鐵芯截面積較大，繞組使用的漆包線線徑也較粗，所以也可用于比其標稱功率大的場合。例如：10W線間變壓器鐵芯截面積為2.5cmX2.0cm，因而可以用在25W以下的場合。
(2)由于線間變壓器是專用于廣播線路的輸出變壓器，制造時可能對耐壓指標要求不高，因此在使用之前，必須檢查一下初、次級間的絕緣強度，絕緣電阻必須在1.5MΩ以上。
(3)通電帶負荷試用，如果發熱嚴重，改為空載實驗。空載3h如果溫度超過40℃，手感到很燙，應降額使用，或把市電220V改接到初級阻抗更高一檔的端子上，必要時灌注絕緣漆進行處理，一般可解決實際問題，就可正常使用了。
圖題：電路圖
